Машины для резки стальных прутков серии GQ являются основным оборудованием на строительных площадках. Их лезвия должны строго соответствовать характеристикам модели машины; в противном случае вероятны такие неисправности, как слабый сдвиг, застревание материала и сколы лезвия. Разные модели соответствуют разным максимальным диаметрам резания, конструкциям держателей инструмента и положениям монтажных отверстий. Таким образом, существуют систематические различия в размерах лезвий (длина × ширина × толщина), твердости материала и количестве отверстий (одно отверстие / два отверстия / четыре отверстия). Пользователи часто вызывают неисправности оборудования из-за смешанного использования лезвий, поэтому выяснение соответствующих взаимосвязей имеет решающее значение.
Лезвие арматурного стержня Сравнение модели, размеров и материала
Модель | Типичный размер лезвия (мм) | Толщина (мм) | Конфигурация отверстий | Основные материалы | Ключевые параметры адаптируемой машины |
GQ40 | 83×83/90×90 | 16–20 | Одно отверстие, двойное отверстие | H13, 9CrSi | Режет круглую сталь диаметром 6–40 мм; Мощность двигателя 2,2кВт; Общий вес ≈485 кг. |
GQ50 | 90×90/100×100 | 20–28 | Двойное отверстие, Четыре отверстия | H13, CR12MOV | Режет круглую сталь диаметром 6–50 мм; Мощность двигателя 4кВт; Общий вес ≈640кг. |

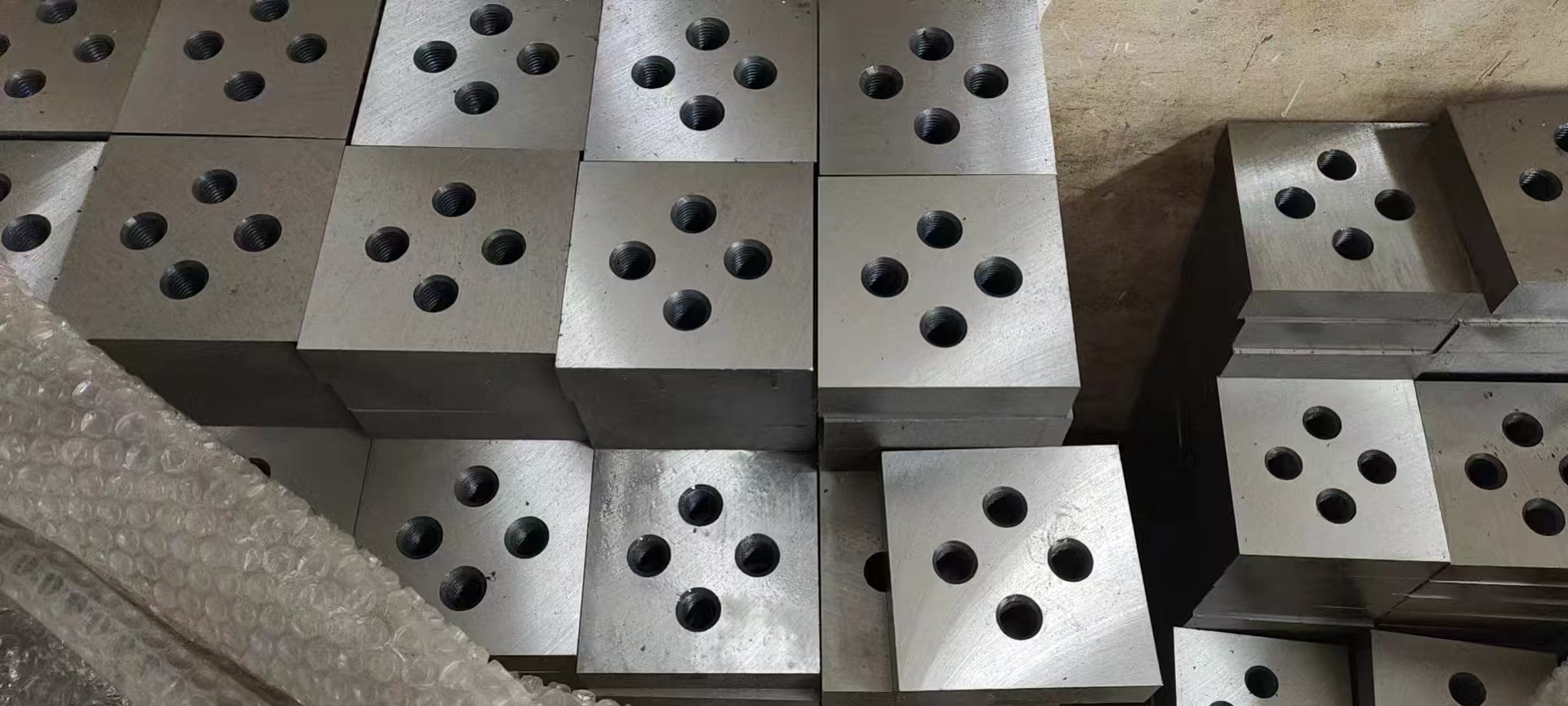

GQ60 | 100×100/130×130 | 28–30 | В основном с четырьмя отверстиями | Х13, Х13К | Режет круглую сталь диаметром 6–55 мм; Мощность двигателя 5,5–7,5кВт; Общий вес ≈1200кг. |
Примечания
• В маркировке размеров «90×90×20» означает длину 90 мм, ширину 90 мм, толщину 20 мм. Большие цифры указывают на более высокую несущую способность. Из-за необходимости резки более толстых стальных стержней в GQ60 обычно используется утолщенная конструкция с четырьмя отверстиями для повышения жесткости.
• Логика выбора материала: H13 сочетает в себе высокую твердость (HRC52–56) и ударную вязкость, подходит для высокочастотного ударного сдвига; 9crsi экономически эффективен и обладает превосходной износостойкостью, что делает его лучшим выбором для экономичного применения.
• При фактических закупках GQ40 обычно доступен как «83×83×16 с одним отверстием, 2 шт.», GQ50 как «90×90×26 с двумя отверстиями, 2 шт.» и GQ60 как «130×130×30 с четырьмя отверстиями, 2 шт.».
Точки установки и совместимости арматурного лезвия
• Не смешивайте разные модели: вставление лезвий GQ40 с силой в держатели инструментов GQ50 приведет к ослаблению фиксации и дисбалансу сдвига из-за отклонения расстояния между отверстиями, что ускорит износ подшипников.
• Требование к зазору между лезвиями: Горизонтальный зазор между верхним и нижним лезвиями должен составлять 0,2–0,5 мм (для GQ40/GQ50) или 0,2–0,8 мм (для GQ60). Чрезмерный зазор приводит к неполному резанию, а недостаточный зазор усиливает износ.
• Специальное расширение принадлежностей: GQ50/GQ60 поддерживает замену лезвий из угловой стали, но губчатую подкладку необходимо снимать одновременно и заказывать отдельно;
Заключение
Лезвия GQ40, GQ50 и GQ60 имеют четкую градацию размеров, толщины, количества отверстий и материала. Они невзаимозаменяемы и должны строго соответствовать модели машины. GQ40 ориентирован на портативность и гибкость, GQ50 сочетает производительность и стоимость, а GQ60 специализируется на тяжелых условиях работы: выбор неправильного отвала не только влияет на эффективность, но также может повредить всю систему трансмиссии машины.
Быстрая замена лезвия на станке для резки арматуры: 5 мер безопасности
Основные принципы: Отключение питания и полная остановка → Подтверждение отсутствия давления → Стандартная разборка и сборка → Точная регулировка → Проверка пробного запуска. Избегайте работы под напряжением и под напряжением на протяжении всего процесса, чтобы предотвратить травмы, защемленные лезвием, и риск случайного запуска оборудования.
Шаг 1. Выключите питание и заблокируйте, полностью остановите машину.
Отключите основное питание режущего станка, отсоедините шнур питания/выключите автоматический выключатель; вручную поверните маховик оборудования, чтобы убедиться, что держатель лезвия не имеет инерционного движения и полностью неподвижен, что предотвращает случайный запуск оборудования.
Шаг 2: Сбросьте давление, разберите защиту.
Ослабьте разгрузочный клапан гидросистемы оборудования (для гидравлических моделей), полностью сбросьте гидравлическое давление внутри держателя ножа, чтобы предотвратить резкий отскок держателя ножа; Снимите защитное ограждение и крепежные зажимы на лезвии, а также очистите остатки арматуры и мусор между держателем лезвия и лезвием, чтобы обеспечить беспрепятственное пространство для разборки и сборки.
Шаг 3: Стандартная разборка, бережное обращение.
Используйте специальный ключ для ослабления болтов крепления лезвия (разбирайте в диагональной последовательности, чтобы предотвратить деформацию держателя лезвия), строго избегайте прямых ударов молотком по лезвию/болтам; Во время разборки устойчиво поддерживайте лезвие рукой и правильно поместите старое лезвие в нескользящее и защищенное от ударов место.
Шаг 4: Точная установка, выравнивание и регулировка зазора.
Плавно установите новое лезвие на установочную поверхность держателя лезвия, убедитесь, что направление установки лезвия (режущая кромка обращена к режущей стороне) правильное, и постепенно затягивайте крепежные болты в диагональной последовательности (равномерный крутящий момент для предотвращения смещения лезвия); отрегулируйте зазор между движущимися и неподвижными лезвиями, обычный зазор для резки арматуры контролируется на уровне 0,1 ~ 0,3 мм, слишком большой зазор склонен к застреванию материала, а слишком маленький зазор склонен к износу лезвия.
Шаг 5. Сброс защиты, пробный запуск без нагрузки
Сбросьте и заблокируйте защитное ограждение; после включения питания 2-3 раза покачайте оборудование без нагрузки, убедитесь, что держатель лезвия работает плавно, а лезвие не имеет заеданий/ненормального шума, и, убедившись, что режущее действие в норме, выполните пробную резку арматуры. Если пробная резка прошла успешно, его можно использовать в обычном режиме.
