Инструменты для листогибочного пресса: руководство для цеха по выбору, материалам, техническому обслуживанию и отраслевым решениям

Ключевые выводы

Инструменты листогибочного пресса — пуансон сверху, V-образная матрица снизу — сгибают листовой металл, заставляя его пластически деформироваться под давлением. И вот в чем дело: большая часть головной боли в цехах связана с инструментами . Следы на поверхности, сколы на краях, короткий срок службы матрицы — это почти всегда проблемы с инструментом. Несоответствие угла на длинном изгибе? Обычно это отклонение плунжера, проблема машины.

Стандартная формула изгиба воздуха, которую вы услышите в каждом китайском магазине: P (кН) = 650 × t² × L/V . Это упрощенная константа из мягкой стали, и она полностью соответствует европейской системе/системе Amada. Независимо от того, используете ли вы унифицированную формулу для нескольких материалов или сокращенный вариант из мягкой стали (650), основная физика одинакова. Та же математика, но разные способы выразить силу материала.

Эмпирические правила V-отверстия: толщина 8× для мягкой стали, 10× для нержавеющей стали, 10–12× для алюминия и высокопрочной стали. На срок службы инструмента? Cr12MoV (D2) с вакуумной закалкой и крио работает при HRC 58–62 и служит примерно в 3 раза дольше, чем базовый 42CrMo.

ALAS предлагает полный модельный ряд — острые, 90°, тупые, «гусиная шея», немаркирующие — в стилях крепления Euro, Amada и Wila. Материалы: порошковая сталь от 42CrMo до PM23, с покрытием TiN и возможностью азотирования. Создан для автомобильной промышленности HSLA, столярные изделия из нержавеющей стали, навесные стены из алюминия, все работает.

1. Что на самом деле делает листогибочный пресс (и почему это важно)

Вопрос: Как вообще работает листогибочный пресс?

Довольно просто: у вас есть верхний инструмент (пуансон) и нижний инструмент (V-образная матрица). Толкатель толкает пуансон вниз, листовой металл вдавливается в V-образное отверстие, и стрела — вы изгибаетесь. Теоретически все просто, но важна каждая деталь.

Вопрос: Насколько качество моего изгиба на самом деле является проблемой инструмента?

Зависит от проблемы. Следы на поверхности, сколы на краях, короткий срок службы штампа, истирание — почти всегда это связано с инструментом. Несоответствие углов на длинном изгибе? В основном это пресс (отклонение плунжера, выпуклость, повторяемость). Но вот в чем загвоздка: даже самый точный листогибочный пресс на рынке не сможет обеспечить допуск при использовании неправильного инструмента. Выберите неправильный V-образный вырез, неправильную инструментальную сталь или изношенный пуансон, и вы будете преследовать проблемы всю смену.

Инструменты ALAS производятся в соответствии с производственными стандартами Северной Америки — от калибровки V-образного отверстия до термообработки. Перед отправкой каждая партия проходит проверку угловых допусков и выборочную проверку твердости. Он выбегает прямо из ящика.

2. Типы инструментов для листогибочного пресса (и для чего каждый из них предназначен)

Вопрос: Каковы различные углы удара и когда вы используете каждый из них?

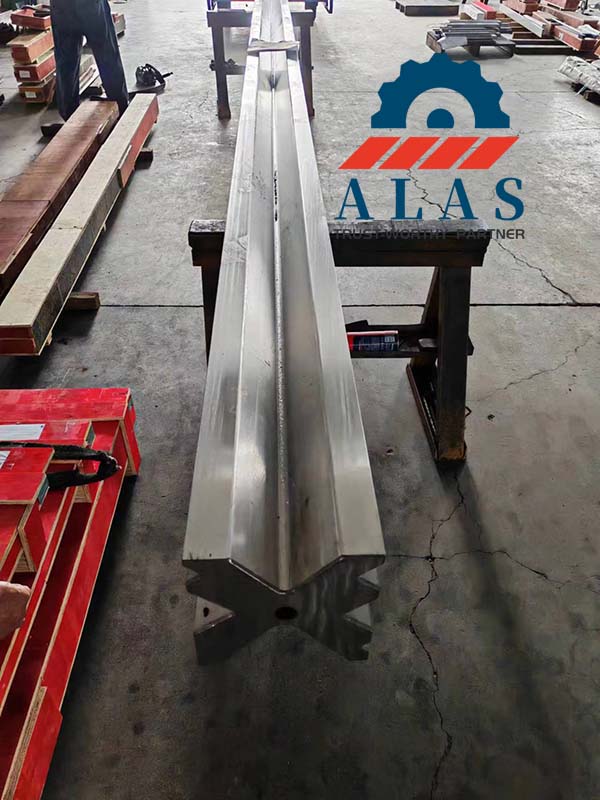

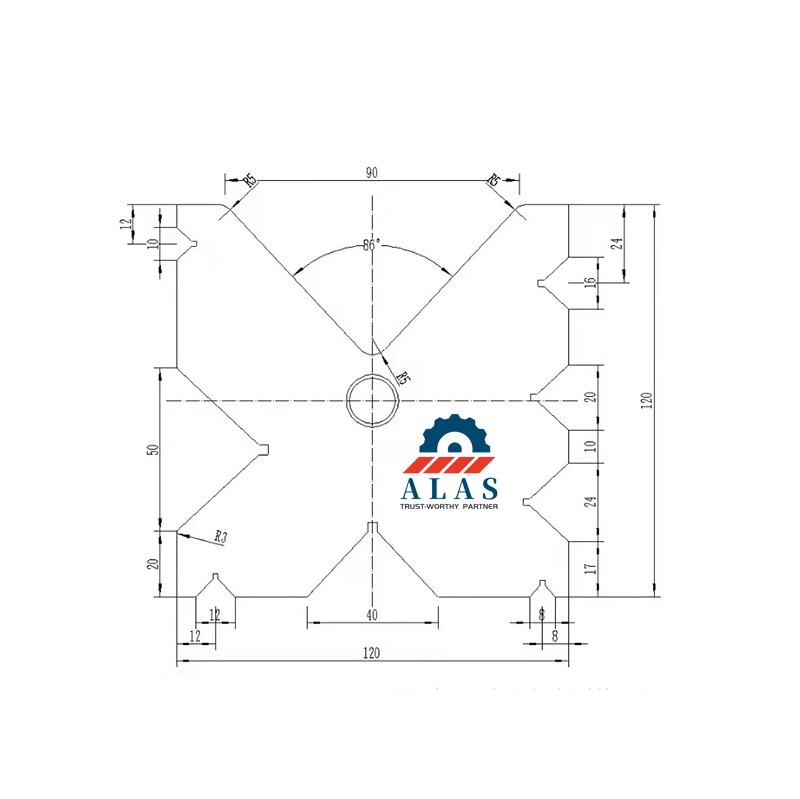

Вопрос: Сегментированные штампы или полноразмерные — когда какой?

Вопрос: А как насчет специальных инструментов — какие проблемы они решают?

3. Как выбрать инструмент для листогибочного пресса: 5-шаговый процесс

Вопрос: Расскажите мне шаг за шагом о процессе отбора.

Инженеры-технологи ALAS каждый раз используют эту пятиэтапную схему — от спецификации материалов до проверки тоннажа.

Шаг 1. Четко определите характеристики материала

Вопрос: Что мне нужно знать о материале, прежде чем выбирать инструменты?

Краткое правило ( Правило 70% ): Минимальная длина фланца ≥ V-образного отверстия × 0,7 . Чуть меньше — и лист соскользнет прямо в прорезь — получится плохой изгиб и можно повредить инструмент.

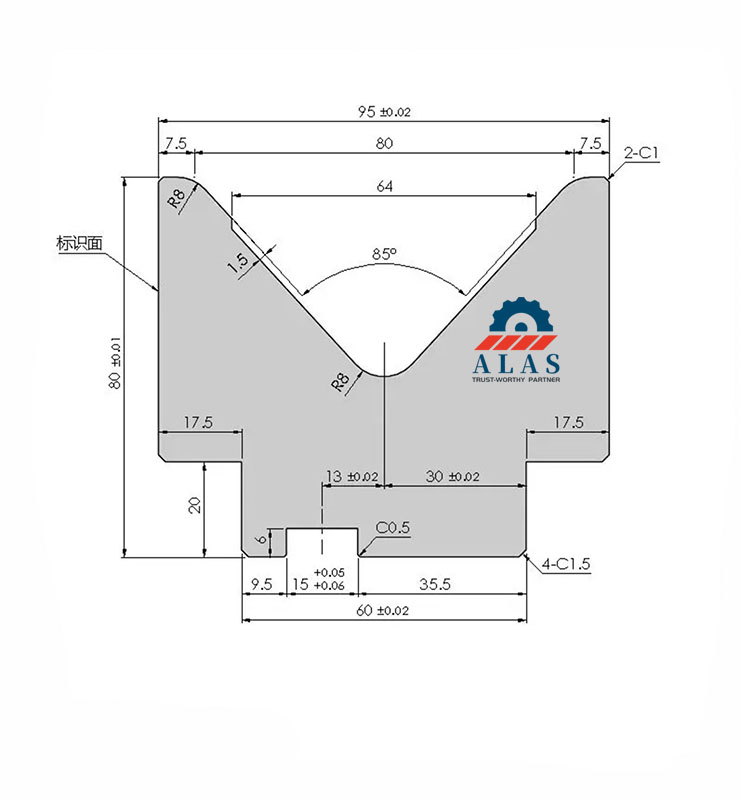

Шаг 2: Выберите V-образное отверстие

Вопрос: Как вы рассчитываете V-открытие? Что произойдет, если вы пойдете слишком узко или слишком широко?

• V слишком узкий → Давление в линии зашкаливает, вам нужен гораздо больший тоннаж, напряжение в штампе превышает предел, и вы рискуете получить трещину в штампе. Радиус изгиба становится слишком большим, и на поверхности появляются трещины.

• V слишком широкий → Большой внутренний радиус, пружинение повсюду, вы теряете точность. (Положительный момент: вы будете использовать меньше тоннажа.)

Стандартные V-образные матрицы ALAS работают от V4 до V200, допуск угла ±15 угловых минут. На каждом кубике нанесена лазерная маркировка V-образного размера и угла, чтобы вы могли взять нужный, не щурясь.

Шаг 3: Сопоставьте угол пуансона и радиус кончика

Вопрос: Как выбрать угол удара и радиус вершины, чтобы учесть пружинение?

⚠️ Жесткое правило, никаких исключений : никогда не сгибайте высокопрочную сталь снизу. Для опускания на дно требуется в 3–5 раз больше тоннажа изгиба воздуха. Приложите усилие, и вы перегрузите пресс, рискуете повредить плунжер и взорвать кубик . С нержавеющей сталью дела обстоят иначе: на тонком калибре с использованием подходящего инструмента D2 обычно используется нижняя часть для фиксации пружины.

Эмпирическое правило радиуса кончика пуансона: R_tip ≈ 0,5–1,0 × t для мягкой стали. Для алюминия и HSLA используйте R_tip ≥ 1,0×t — больший радиус означает меньшую концентрацию напряжений и меньшее количество трещин.

Шаг 4: Проверьте глубину горла и помехи

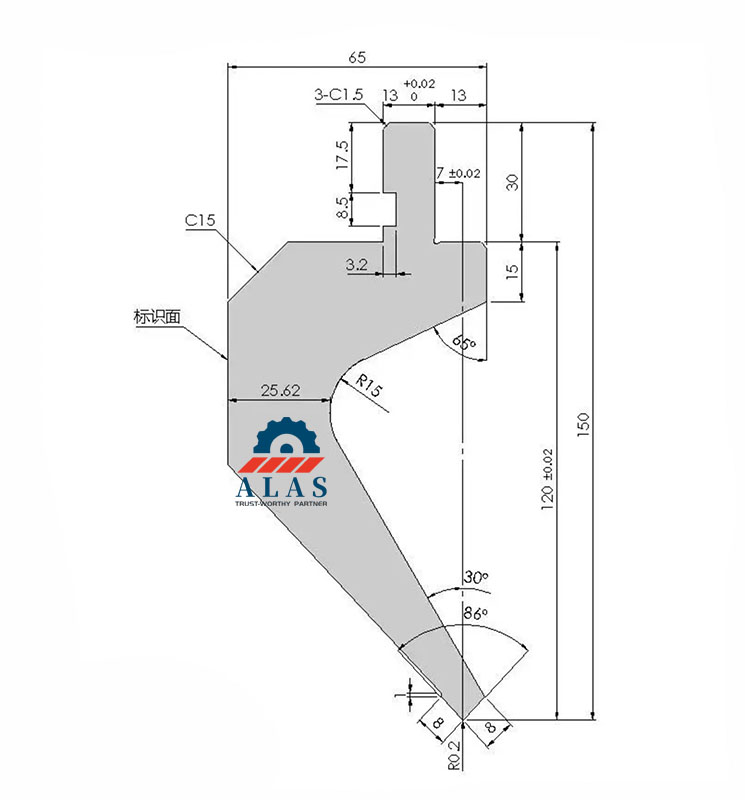

Вопрос: Когда вам действительно нужен удар «гусиной шеей»?

Простой тест: если фланец, который вы уже согнули, выше глубины горловины пуансона → вам понадобится гибкая шея. Никакого способа обойти это.

Пробойники ALAS на гибкой стойке поставляются в трех монтажных системах — евро (стиль Trumpf), Amada/Promecam и Wila/американский тип — со стандартной глубиной отверстия 85 мм/120 мм/170 мм. Они подходят Trumpf, Amada, Bystronic, LVD, основным брендам. Обратные фланцы U-образного канала изготавливаются за один прием — деталь не нужно переворачивать.

Шаг 5: Проверьте тоннаж

Вопрос: Как рассчитать силу изгиба? Какие смеси на самом деле используют магазины?

Формула, которую знает каждый китайский цех по производству листового металла, — гибка воздухом, базовая линия мягкой стали:

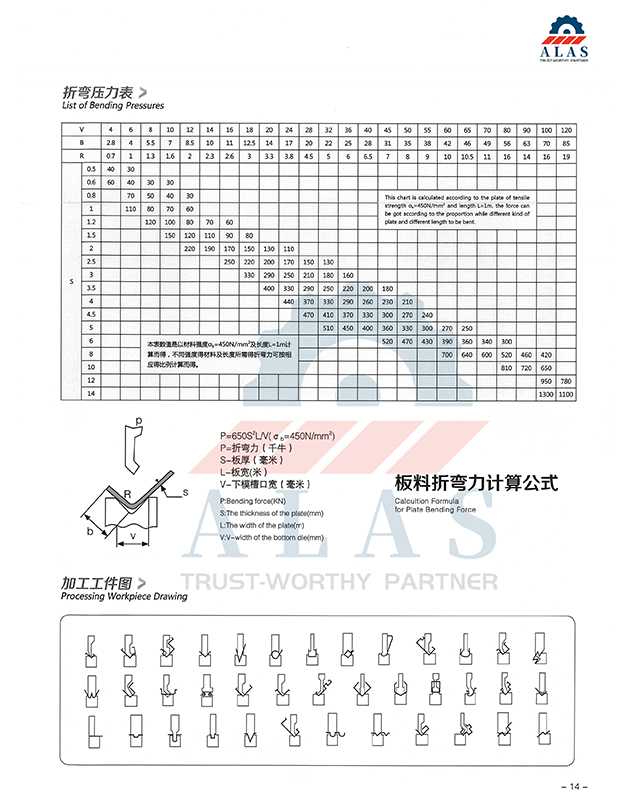

P (кН) = 650×t²×L/V

Вот что означает каждая буква:

• P — изгибающая сила в килоньютонах (кН)

• 650 — цеховая постоянная (упрощенное значение для мягкой стали)

• t — толщина листа в миллиметрах (мм)

• L — длина изгиба в метрах (м)

• V — V-образное отверстие матрицы в миллиметрах (мм)

Как это соотносится с остальным миром : Эта формула полностью совместима с европейской системой расчета / Amada. Независимо от того, используете ли вы единую формулу для нескольких материалов или константу мягкой стали (650), основная физика одинакова. Та же математика, но разные способы выразить силу материала.

Вопрос: Как вы адаптируетесь к различным материалам?

Множитель зависит только от материала — та же толщина, то же V-образное отверстие. Нержавеющая сталь толщиной 2 мм на V16 выдерживает в 1,5 раза большую силу, чем мягкая сталь толщиной 2 мм на V16. Яблоки к яблокам.

Вопрос: Как выглядит реальный тоннаж?

Первые два ряда имеют одинаковую толщину, одинаковое V-образное отверстие (2 мм, V16), поэтому вы можете напрямую сравнить, как материал влияет на тоннаж.

Рабочий пример (Q235, t=2мм, V=16, L=1м): P = 650 × 2² × 1/16 = 162,5 кН/м ≈ 16,6 тонны на метр. Добавьте 20% буфера: 16,6 × 1,2 ≈ 19,9 т/м.

⚠️ Всегда оставляйте запас по тоннажу 20%+. Работа тормоза на полную мощность в течение всего дня быстро снижает точность, а на AHSS с давлением 980 МПа с сильным нагревом при резком его отключении вы сработаете сигнализацию о перегрузке или повредите плунжер. ALAS бесплатно производит расчет силы изгиба и подбор инструмента — пришлите нам спецификации деталей, и мы подберем подходящие инструменты и размер пресса для вашей работы.

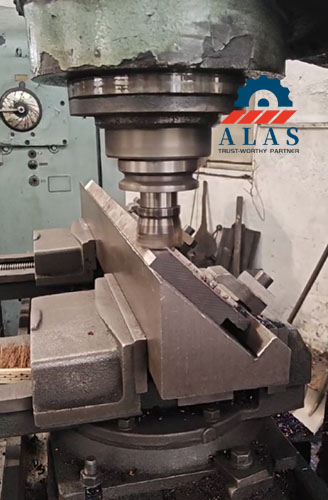

4. Инструментальная сталь и термообработка: за что на самом деле стоит платить

Вопрос: Какую инструментальную сталь мне следует использовать? Насколько велика разница в жизни между оценками?

Вопрос: Что на самом деле дает обработка поверхности? Когда каждый из них того стоит?

Данные реального цеха : Столярный цех перешёл с 42CrMo на ALAS Cr12MoV + азотированный инструмент. Интервал заточки увеличился с 2 недель до 8 недель . Годовая стоимость инструмента за комплект снизилась на 62%.

5. 4 дефекта изгиба, которые вы видите каждую неделю (и инструменты для их устранения, которые действительно работают)

Вопрос: На нижней части детали появляются следы от пресса. Что является причиной этого и как это исправить?

Вопрос: Длинные детали хорошо сгибаются на концах, но сгибаются посередине. Это проблема с инструментом?

Вопрос: Springback не исчезнет — угол всегда открыт. Что вы делаете на стороне инструмента?

Вопрос: Инструменты трескаются или скалываются. Почему и как это остановить?

6. Специализированные настройки инструментов

Вопрос: Какие инструменты вам нужны для автомобильной AHSS при давлении 980 МПа?

• Только воздушный изгиб. Дно недопустимо — это строго запрещено. Для затопления требуется в 3–5 раз больше тоннажа. Вы перегрузите пресс, рискуете повредить плунжер и можете разнести матрицу.

• V-образное отверстие ≥ 10–12×t для снижения давления в линии.

• Радиус кончика пуансона ≥ 1,0×t для снижения концентрации напряжений.

• Твердость инструмента HRC 58+ , подходит для стали Cr12MoV или LD.

• Компенсация пружинения за счет угла удара (84–86°) и контроля хода

• Коэффициент прочности материала составляет 2,0–2,3× от мягкой стали (такая же толщина, такое же V-образное отверстие) — размер пресса соответствует размеру с буфером 20%+.

• Магнитопорошковый контроль (MT) каждые 6 месяцев для выявления микротрещин до того, как они станут проблемами.

• Настройка ALAS: Серия ALAS Heavy-Duty (сталь LD), с отчетами о проверках MT и услугой расчета компенсации пружинистости.

Вопрос: Как сгибать большие радиусы (R > 20 мм) для архитектурной навесной стены?

• Нестандартные пуансоны большого радиуса или штампы для пошаговой гибки

• Предварительная настройка с помощью программного обеспечения для моделирования упругого возврата (AutoForm, JSTAMP).

• Многоступенчатая формовка с использованием сегментированных пуансонов с буквой R, постепенно продвигаясь вверх.

• Настройка ALAS: ALAS Custom Radius Die (доступны модели от R5 до R200) ​​с поддержкой моделирования упругого возврата.

Вопрос: Как добиться того, чтобы на шкафах из матовой нержавеющей стали изгибы не царапались?

• На нижней матрице происходит волшебство : используйте V-образные отверстия с большим входным радиусом или уретановые или роликовые матрицы, которые превращают линейный контакт в поверхностный или катящийся контакт.

• Верхний пуансон с покрытием TiN: это в основном предотвращает истирание и налипание материала на стороне пуансона — алюминиевой стружки, цинка, микрочастиц нержавеющей стали — поэтому вы не оставляете следов на поверхности пуансона.

• Нанесите на лист защитную пленку ПВХ.

• Установка ALAS: Пакет для гибки нержавеющей стали ALAS (пуансон с покрытием TiN + немаркирующий ролик с уретановой подушкой) — отсутствие следов на матовой нержавеющей стали.

7. Обслуживание инструмента: процедура, которая удваивает срок службы вашего инструмента (если вы действительно это делаете)

Вопрос: Как выглядит ежедневное обслуживание? Как часто?

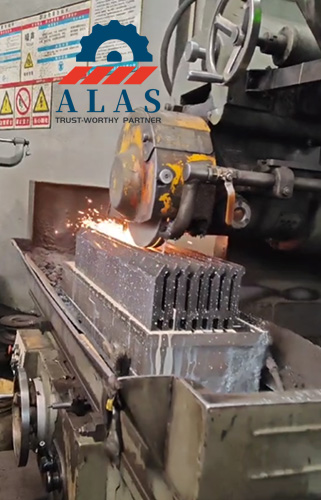

Вопрос: Когда нужно затачивать? Каковы правила?

Повышайте резкость, когда происходит что-либо из этого:

• Высота заусенца при изгибе > 0,2 мм

• Изменение угла более ±1°.

• На краю видны вмятины или полоска износа.

Характеристики шлифования:

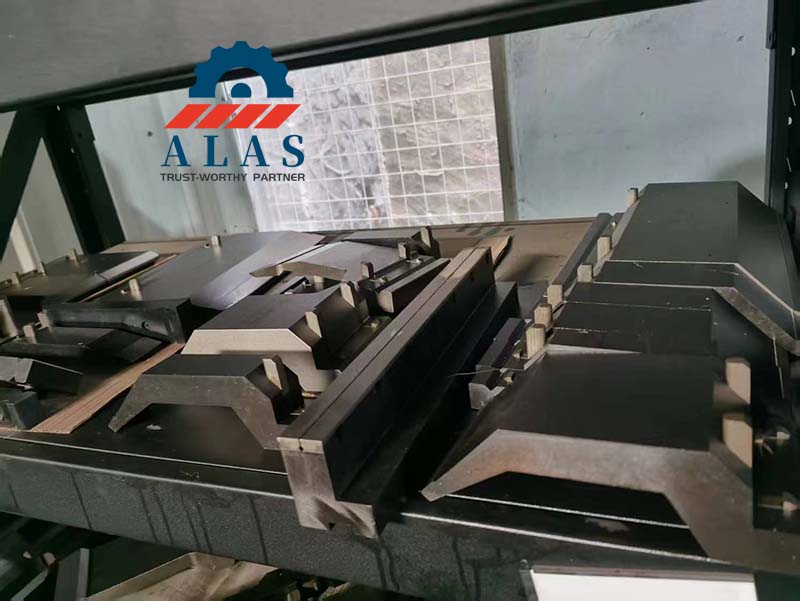

Вопрос: Как правильно хранить инструменты?

• ✅ Система подвесных стеллажей — у каждого инструмента есть свой слот.

• ✅ Ингибитор ржавчины включен, края направлены вверх или в сторону

• ✅ Маркировка по размеру, чтобы вы могли быстро найти то, что вам нужно.

• ❌ Никогда не складывайте их друг в друга и не складывайте в кучу.

• ❌ Никогда не храните вблизи кислот, щелочей и других агрессивных веществ.

Вопрос: Какие правила безопасности нельзя игнорировать?
