Полное руководство по выбору материала лезвия измельчителя пластика

Выбирая правильный материал пластиковых лопастей гранулятора, вы делаете важный выбор в отношении производительности дробления, качества готовой продукции и долгосрочных производственных затрат. Большинство людей в отрасли выбирают сталь 9CrSi для регулярной переработки мягкого пластика из-за ее превосходной экономической эффективности и стабильных характеристик резки. Существуют также модернизированные варианты премиум-класса, в том числе SKD11, D2, DC53, лезвия с напайками из быстрорежущей стали и карбида вольфрама, которые обладают большей прочностью, превосходной стойкостью к истиранию и более сильной защитой от сколов для сложных и тяжелых условий дробления. Такие компании, как Nanjing ALAS, предлагают полную линейку материалов для лезвий и индивидуальные решения, подходящие для всех условий работы по переработке пластика. Выбор наиболее подходящего материала лезвия помогает предприятиям сократить частую замену лезвий, сократить время простоев при ежедневном обслуживании и значительно продлить срок службы лезвий. Это приносит значительную экономическую выгоду коммерческому производству переработки пластмасс, где высококачественные лезвия DC53 и твердосплавные напайки могут увеличить срок службы лезвий до 300% по сравнению с обычными лезвиями из углеродистой стали.

I. Основные выводы

Выбор лезвия напрямую определяет производственную мощность, качество измельченной продукции, частоту простоев, трудозатраты на техническое обслуживание и общую стоимость жизненного цикла линий по переработке пластика. Неправильный выбор материала или профиля резки приводит к быстрому затуплению лезвия, сколам, частому заклиниванию и чрезмерной замене деталей, что резко увеличивает общие производственные затраты.

Высококачественные материалы, в том числе быстрорежущая сталь, сталь с твердосплавными напайками, DC53 и SKD11, обеспечивают длительный срок службы, эффективно сокращают количество отказов оборудования и сокращают время простоев производства. Экономичный материал 9CrSi является эталоном экономической эффективности при переработке мягких пластиков.

Регулярное техническое обслуживание, включая очистку оборудования, переточку лезвий и плановый осмотр, значительно сокращает время простоев и текущие эксплуатационные расходы. Для типичного средне-малого завода по переработке отходов, перерабатывающего 5–10 тонн мусора в день, стандартизированное техническое обслуживание сокращает ежемесячные потери на тысячи долларов США из-за остановки производства и замены расходных материалов.

Материал лезвия, геометрия резания, конфигурация ротора и зазор лезвия должны быть указаны в зависимости от твердости пластика, ударной вязкости, концентрации примесей, склонности к запутыванию и содержания наполнителя, такого как стекловолокно или зерно.

Авторитетные поставщики предлагают изготовление по индивидуальным размерам, индивидуальную термообработку, гарантию на продукцию и технические консультации для устранения рисков неправильной спецификации.

Принцип выбора сердечника : отдавайте приоритет экономической эффективности для мягкого сырья, стойкости к разрушению для смешанного лома, стойкости к истиранию для жестких пластмасс и твердым сплавам для высокоабразивных загрязненных материалов.

II. Основная ценность правильной спецификации лезвия

1. Увеличение объемов производства и эффективности переработки.

Лезвия премиум-класса обеспечивают равномерную резку с минимальным наслоением или неравномерным размером частиц, что упрощает последующие операции сортировки, промывки и гранулирования. Сплавы с высокой стойкостью к истиранию надежно обрабатывают жесткие высокопроизводительные пластмассы, такие как ПЭТ и стеклонаполненный АБС-пластик, с меньшим энергопотреблением и более длительным временем непрерывной работы. Более острые режущие кромки улучшают мгновенную подачу корма и снижают риск засорения станка.

2. Контролируйте расходы на техническое обслуживание и время незапланированных простоев.

Износ лезвия, сколы и затупление считаются основной причиной остановки производственных линий. Недорогая углеродистая сталь требует частой замены, в то время как альтернативные сплавы продлевают срок службы в несколько раз: переход от углеродистой стали к легированной увеличивает срок службы до шести раз, а замена SKD11 на DC53 заметно снижает сколы лезвий на смешанно загрязненном ломе. Оптимизированная геометрия лезвия и легко очищаемая конструкция дополнительно сокращают объем работ по ручному обслуживанию.

3. Анализ стоимости общего жизненного цикла

Решения о закупках лезвий никогда не должны основываться исключительно на первоначальной закупочной цене. Недорогие бюджетные лезвия влекут за собой завышенные долгосрочные расходы из-за частой замены, незапланированных простоев и повреждения вспомогательных компонентов. Хотя лезвия премиум-класса требуют более высоких первоначальных инвестиций, их увеличенный срок службы и стабильная производительность резки обеспечивают превосходную долгосрочную экономическую отдачу. Большинство переработчиков попадают в ловушку сокращения первоначальных затрат на закупки за счет увеличения общих операционных расходов.

4. Распространенное заблуждение о сокращении затрат при закупке лезвий

Большинство переработчиков выбирают дешевые низкосортные лезвия, чтобы минимизировать первоначальные затраты, однако этот недальновидный шаг вызывает каскад производственных проблем и завышение совокупных затрат:

• Быстрый износ сокращает срок службы и увеличивает текущие расходы на расходные материалы из-за частых заказов и замен;

• Повторные замены лезвий останавливают непрерывное производство, сокращают эффективную производительность и приводят к растрате трудовых ресурсов;

• Низкая точность резки приводит к постоянным закупоркам, застреванию и неравномерному выходу частиц; длительная неравномерная нагрузка ускоряет износ основных компонентов машины, включая валы и подшипники роторов, что приводит к увеличению стоимости ремонта оборудования.

Спецификация научного лезвия ориентирована на общую стоимость владения, а не на единовременную стоимость покупки. Высококачественные лезвия компенсируют более высокие первоначальные затраты за счет меньшего количества замен, меньшего количества поломок и повышения производительности.

III. Свойства и проблемы переработки обычных переработанных пластмасс

1. Основные перерабатываемые пластиковые смолы

Каждый вариант полимера имеет различные характеристики твердости, гибкости и плавления, которые определяют сложность измельчения и выбор соответствующего лезвия. Точная идентификация смолы является основой экономичной переработки и продления срока службы лезвий.

• ПЭТ (полиэтилентерефталат) : Жесткая, стабильная по размерам смола для изготовления бутылок для напитков и пищевых контейнеров. Около 31% ПЭТ перерабатывается в США и до 52% в Европе, при этом в 2018 году мировой уровень переработки бутылок составил 29,1%. Высокая абразивность поверхности быстро затупляет обычные низколегированные лезвия.

• HDPE (полиэтилен высокой плотности) : исключительно прочная, химически инертная смола, широко используемая для изготовления молочных кувшинов и упаковки бытовой химии. Уровень переработки использованных бутылок в 2018 году составил 29,3%. Высокая пластичность приводит к частому сматыванию лезвия и заклиниванию машины во время уменьшения размера.

• ПП (полипропилен) : Легкая, гибкая смола для стаканчиков для йогурта, крышек для бутылок и тонкостенных литников для литья под давлением, один из наиболее распространенных в мире мягкого перерабатываемого сырья.

• ПВХ (поливинилхлорид) : из него изготавливают жесткие трубы/профили или гибкие мягкие изделия путем аддитивной модификации. Остаточные присадки создают умеренные коррозионные свойства, которые разъедают лезвия из углеродистой стали без покрытия и усложняют сортировку и переработку.

• ABS (акрилонитрил-бутадиен-стирол) : ударопрочный конструкционный пластик для корпусов бытовой техники, деталей игрушек и автомобильных компонентов. Высокая твердость и ударная нагрузка требуют наличия лезвий, сочетающих в себе высокую стойкость к истиранию и вязкость разрушения.

Практический совет: геометрия лезвия, специфичная для смолы, и подбор материала повышают производительность, качество готового лома и долговечность лезвия.

2. Таблица физических свойств АБС-пластика и ПЭВП

3. Основные трудности измельчения и характеристики абразивного сырья

(1) Проблемы с твердыми и хрупкими смолами

Жесткие хрупкие марки, включая ABS и PET, вызывают постоянный высокий абразивный износ, быстро затупляя стандартные лезвия. Неравномерное хрупкое разрушение приводит к неравномерному размеру частиц, что снижает чистоту измельченного материала и затрудняет последующее гранулирование, что требует применения специальных лезвий с высокой твердостью и устойчивостью к истиранию.

(2) Проблемы с высокопрочной гибкой смолой

Гибкий ПЭВП и ПП растягиваются вместо того, чтобы аккуратно срезаться при сжатии, обхватывая режущие кромки и вызывая постоянное закупоривание и закупорку подачи. Стандартные лезвия с плоским профилем не могут захватывать пластичную подачу; когти или V-образные режущие кромки обеспечивают превосходные характеристики захвата и разрыва, исключая ошибки при обмотке.

(3) Ущерб от загрязнений и посторонних примесей

Песок, бумажные этикетки, остатки клея и химикатов на использованных ломах ускоряют износ абразивного лезвия и загрязняют готовую перешлифовку. Смешанный лом с остатками металла, ткани или отработанными батареями приводит к неравномерной нагрузке при резке, что приводит к сколам кромок и ускоренной усталости компонентов. Магнитная сепарация и вихретоковая сортировка должны удалять металлические и опасные предметы перед измельчением в целях эксплуатационной безопасности и защиты лезвий.

(4) Недостатки обработки несортированных смешанных смол

Несепарированная подача нескольких смол сочетает в себе различные свойства твердости, пластичности и абразивности, что приводит к неравномерному размеру частиц и неравномерному локализованному износу лезвий, что сокращает срок службы и дестабилизирует производительность. Предварительная сортировка по типу полимера оптимизирует срок службы лезвий, качество готового лома и общую эффективность процесса.

(5) Колеблющаяся скорость подачи и несоответствие партии

Перегрузка приводит к перегрузке роторных узлов и вызывает катастрофическое выкрашивание лопастей из-за чрезмерной ударной нагрузки, а недостаточная подача приводит к потере установленной мощности линии. Частая смена партий сырья изменяет динамику резания, создавая неравномерный характер износа и нестабильную точность измельчения.

(6) Прямое воздействие на лезвие.

Количество режущих зубьев, геометрия профиля и основной материал должны соответствовать составу сырья и вариациям подачи. Проверка и классификация сырья перед производством позволяют индивидуально выбирать лезвия и настраивать параметры оборудования для максимизации эксплуатационных характеристик.

Краткое описание характера износа смолы : ПЭТ = высокая абразивность, приводящая к быстрому притуплению; HDPE/PP = высокая гибкость, позволяющая наматывать; ABS/PC = ударное скалывание кромки; ПВХ = умеренная коррозия, разъедающая незащищенную углеродистую сталь; стеклонаполненная смола = экстремальный абразивный износ низкосортных сплавов.

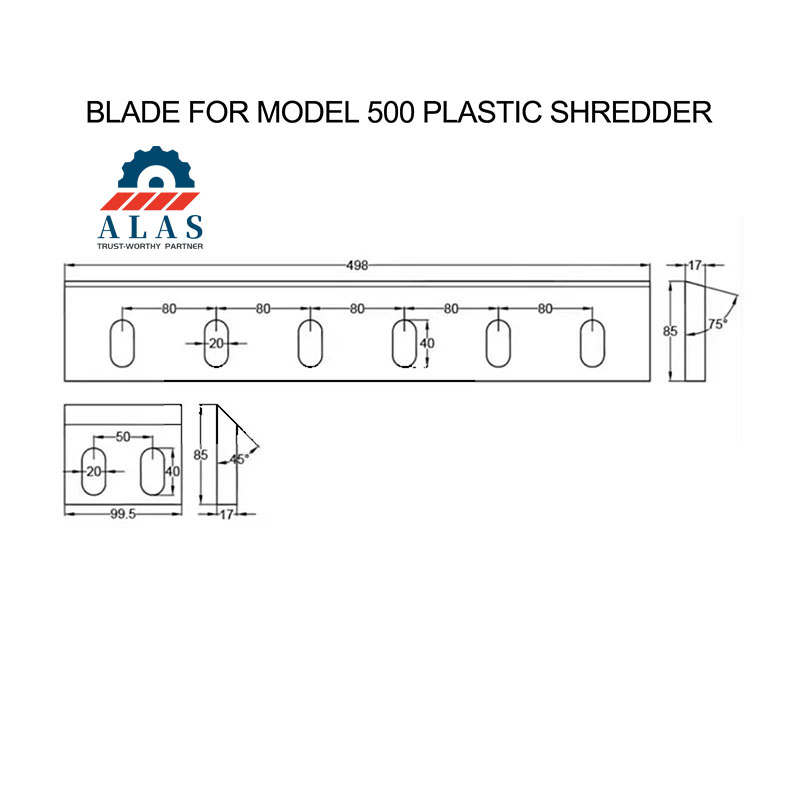

IV. Конфигурация лезвия, выбор профиля резки и зазора

1. Выбор по конструкции ротора

• Одновальные лопасти ротора : оптимизированы для однородного жесткого пластика, обеспечивают точный контролируемый размер частиц для специализированных линий гранулирования.

• Лопасти ротора с двумя валами : высокий крутящий момент и мощное разрывающее действие для объемных смешанных отходов потребления, корпусов крупных приборов и сильно загрязненного корма.

• Четырехвальные лопасти ротора : Прецизионное измельчение с равномерным выходом частиц для высококачественных многоступенчатых рабочих процессов переработки.

• Лезвия в виде когтей : превосходный захват и разрыв, исключающий проблемы с наматыванием эластичных, спутанных гибких отходов.

Терминологическое примечание. Одно- или четырехвальное оборудование обычно определяется как грануляторы (первичная резка срезом); Агрегаты с двумя валами и когтями классифицируются как измельчители (с упором на разрыв и сдвиг).

2. Применение передовой геометрии

• Плоский прямой край : экономичная конструкция общего назначения для пленки и мягких гибких пластиков.

• Slice Bevel Edge : Обеспечивает чистый надрез, идеально подходящий для хрупкого ПЭТ-полимера.

• V-образная заточка : концентрированное давление резания для толстостенных жестких конструкционных пластиков.

• Край Claw Hook Edge : профиль, предотвращающий скручивание и застревание, разработанный специально для спутанных ПЭВП/ПП и хаотичных гибких отходов.

3. Регулировка зазора между лезвиями

• Узкий зазор (0,3–0,8 мм) : Мелкий размер частиц при более высокой потребляемой мощности и увеличенной частоте технического обслуживания; предназначен для стадии тонкого гранулирования или предварительного гранулирования.

• Широкий зазор (1,0–2,5 мм) : более высокая часовая производительность, меньшее потребление энергии и сокращение затрат на техническое обслуживание при грубом первичном измельчении, где допустима допуск на наличие свободных частиц.

Увеличение зазора улучшает прохождение материала за счет снижения тонкости резки, которая регулируется в соответствии с требованиями спецификации готовой частицы.

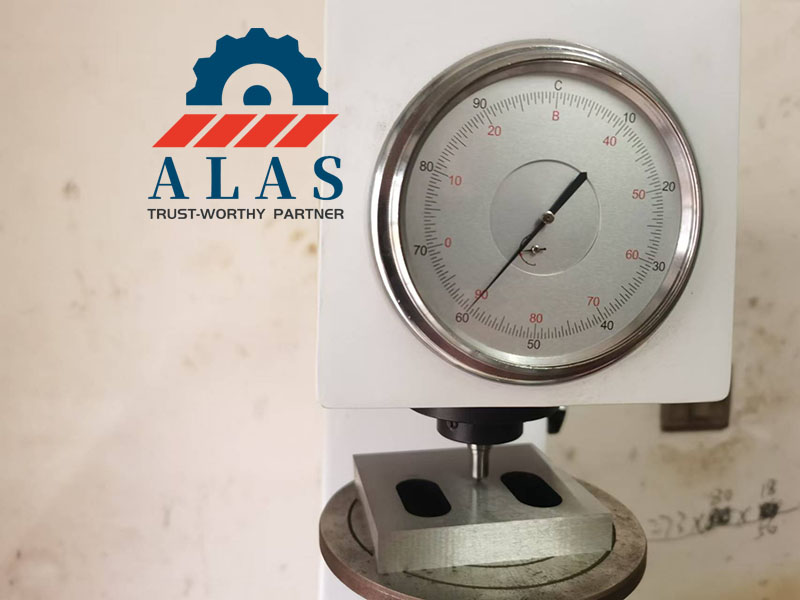

V. Полная разбивка материалов промышленных лезвий (включая углубленный анализ 9CrSi и DC53)

1. Углеродистая сталь

• Твердость: HRC 50–54.

• Основные плюсы: самая низкая себестоимость, простота обработки, высокая начальная производительность резки.

• Минусы: склонность к ржавчине, плохая стойкость к истиранию, быстрое затупление и низкая ударная вязкость.

• Подходящий вариант использования: Легкая, спорадическая очистка мягким пластиком небольшими партиями только для временной работы в мастерских с небольшим объемом работ.

• Запрещенное применение: твердая смола, грязный смешанный лом, загрязненное зерном или металлосодержащее сырье.

• Резюме: Устаревший сорт, выведенный из эксплуатации, с самой высокой совокупной стоимостью владения в долгосрочной перспективе, несмотря на низкую первоначальную цену.

2. Легированная сталь 9CrSi

• Твердость: HRC 58–61.

• Основное позиционирование: Преобладание экономичных отечественных сплавов по сравнению с углеродистой сталью, основной продукт отрасли для средних и малых предприятий по переработке мягких пластиков.

• Преимущества: Оптимизированное легирование хромом и кремнием обеспечивает равномерное распределение карбидов и снижает крупномасштабное выкрашивание; отличная твердость в горячем состоянии, противостоит термическому размягчению во время непрерывной обработки мягких пластиков; легкая переточка в полевых условиях с помощью стандартных абразивных кругов без дорогостоящих расходных материалов для алмазного шлифования; срок службы достигает 2,5–3× обычной углеродистой стали при конкурентных ценах

• Ограничения: Умеренная стойкость к истиранию, не выдерживает тяжелую зернистость или стекловолокно; предельная прочность, склонность к локальному сколу от случайного удара металла; не подходит для инженерного жесткого пластика высокой твердости

• Оптимальное сырье: полиэтиленовая пленка, полипропиленовые литники для литья под давлением, сухие устойчивые к коррозии гибкие трубки из ПВХ, чистый бытовой смешанный мягкий пластик, гибкие смеси резины и пластика.

• Запрещенные сценарии: твердая твердая заготовка ABS/PC, смола с высоким содержанием стеклонаполнителя, металлолом, сильно загрязненный высокозернистый ПЭТ, влажный, высококоррозионный ПВХ.

• Совместимое оборудование: небольшие одновальные грануляторы, измельчители пленки, вспомогательные режущие агрегаты гранулятора.

3. Стандартная многолегированная инструментальная сталь.

• Твердость: HRC 59–62.

• Основные характеристики: Состав сплава хром-молибден-ванадия со сбалансированной прочностью на разрыв и умеренной устойчивостью к ржавчине.

• Плюсы: универсален для смешанного и чистого пластика, использованного после потребления, с умеренной устойчивостью к влажным загрязнениям.

• Минусы: недостаточная стойкость к истиранию для сильнозернистого сырья с высоким содержанием наполнителей.

• Применение: Стандартные производственные линии по переработке смешанного муниципального пластика.

4. Высокохромистая сталь для холодной обработки SKD11/D2.

• Твердость: HRC 60–63.

• Позиционирование ядра: отраслевой эталон стойкости к истиранию для обработки жестких конструкционных пластиков.

• Преимущества: Исключительная стойкость к абразивному износу, подходит для ПЭТ, твердого АБС и стеклонаполненных компаундов с низким содержанием (<10% GF).

• Ограничения: Ограниченная ударная вязкость, уязвимость к сколам кромок из-за случайных металлических включений или высокой ударной нагрузки.

• Оптимальное сырье: чистый жесткий конструкционный пластик, смола с низким содержанием стекловолокна и содержанием волокна менее 10%.

• Ограничение: смешанный лом с высоким содержанием примесей, часто встречающееся ударно-тяжелое сырье, сильно варьирующиеся отходы из жестко-гибкой смеси.

5. Высокопрочная модифицированная сталь для холодной обработки DC53.

• Твердость: HRC 61–64.

• Расположение сердечника: универсальный универсальный сплав премиум-класса, улучшенная версия обычного SKD11 и лучший выбор для переработки загрязненного смешанного пластика, бывшего в употреблении.

• Ключевое улучшение производительности: удвоенная вязкость разрушения по сравнению со стандартным SKD11/D2 при сохранении эквивалентной стойкости к истиранию; превосходная стабильность при высоких температурах исключает термическое размягчение и деформацию лезвия при длительных тяжелых нагрузках; улучшенная устойчивость к ударам посторонних предметов от случайных случайных металлических пятен

• Плюсы: сбалансированная износостойкость + выдающаяся стойкость к сколам, самый высокий рейтинг отказоустойчивости среди обычных сплавов лезвий измельчителей для рабочих процессов со смешанным загрязнением.

• Ограничения: превосходит цельный твердосплавный сплав в условиях чрезвычайно высокой абразивности / >30% стекловолокна; более высокая стоимость приобретения единицы продукции по сравнению со SKD11

• Идеальное сырье: смешанный пластик для бытовой техники, автомобильный композитный лом, жестко-гибкая смешанная смола, отходы, загрязненные винтами и металлическими пятнами, полиэтилен высокой плотности, склонный к наматыванию, толстостенный твердый АБС-пластик, средний стеклонаполненный пластик (10% ~ 30% GF).

• Целевое оборудование: сверхмощные двухвальные промышленные измельчители, крупномасштабные многофункциональные комплексные заводы по переработке отходов, непрерывные высокопроизводительные круглосуточные производственные линии.

• Примечание по экономической эффективности. Более высокая первоначальная закупочная цена компенсируется за счет значительного сокращения времени незапланированных простоев и увеличения срока службы, что обеспечивает превосходную общую экономику жизненного цикла по сравнению с SKD11 при работе со смешанным загрязненным сырьем.

6. Быстрорежущая сталь (HSS).

• Твердость: HRC 62–65.

• Особенности: Выдающаяся твердость в горячем состоянии предотвращает размягчение при высоких температурах во время резки липкого инженерного пластика, подверженного нагреву, в условиях постоянной работы с высокими нагрузками.

• Подходящее применение: термоклейкая высокоэффективная конструкционная смола, требующая длительной резки при повышенных температурах.

• Минусы: Умеренная ударная вязкость, повышенная стоимость материала.

7. Марка нержавеющей стали

• Основные характеристики: Полная коррозионная стойкость в кислотных/щелочных условиях, упрощенная послеоперационная очистка.

• Подходит для: влажных, высококоррозионных сред переработки ПВХ и чистого пищевого пластика.

• Недостаток: неудовлетворительные характеристики абразивного износа, исключающие использование жесткого или насыщенного абразивом сырья.

8. Лезвие с твердосплавным наконечником (цельная вольфрамовая вставка)

• Твердость: HRC 65–68+.

• Основное преимущество: лучшая в отрасли экстремальная стойкость к истиранию и непревзойденный срок службы в суровых абразивных средах.

• Оптимальное сырье: загрязненный ПЭТ с высоким содержанием песка, >30% армированный стеклонаполненный пластик и сильно абразивно загрязненный промышленный лом.

• Ограничения: высокая внутренняя хрупкость, склонность к катастрофическому разрушению наконечника при сильном ударе; высокая стоимость материалов и сложные требования к специализированному ремонту/перешлифовке

VI. Сводная полная сравнительная таблица характеристик материалов

Примечание о цене: указанные значения являются рыночными значениями; Окончательная цена колеблется в зависимости от размеров готовой продукции, спецификаций прецизионной термообработки и условий поставщика. Общий рейтинг стоимости: 9CrSi ≤ SKD11 ≤ DC53.

VII. Целевой подбор материалов по типу пластикового сырья

• Гибкая пленка из полиэтилена и полипропилена и чистый бытовой мягкий лом: для оптимального соотношения цены и качества предпочтительнее использовать 9CrSi.

• Чистый жесткий ПЭТ/твердый инженерный твердый пластик: основной выбор SKD11/D2.

• Смешанный бытовой/автомобильный пластик со встроенным крепежом/металлическими примесями: указано DC53.

• Спутанные отходы полиэтилена высокой прочности, склонные к скручиванию: DC53 обеспечивает превосходную устойчивость к сколам и разрыву.

• Армированная стеклонаполненная смола:

  • <10 % GF: допустимы SKD11 или DC53.

  • 10%~30% GF: обязательный начальный класс DC53

  30% GF: только пластины с твердосплавными пластинами

• Сильно абразивный лом с большой зернистостью: Первичный резец = с твердосплавным наконечником; вторичная альтернатива = SKD11

• Обработка ПВХ, подверженного коррозии:

  • Сухая рабочая среда с низким уровнем коррозии: экономичный 9CrSi

  • Влажные и агрессивные условия работы: лезвия из нержавеющей стали 420J2 / 440C или из сплава с поверхностным покрытием.

VIII. Протокол максимизации эффективности производства и обслуживания

1. Ежедневный оперативный мониторинг

Плановый осмотр в смену, включающий целостность режущей кромки, наличие ненормального рабочего шума, ослабление болтов и перемычку подачи; Формирование формального журнала технического обслуживания, позволяющего заранее прогнозировать износ и планировать замену лезвий на ранней стадии.

2. Стандартизированный график профилактического обслуживания

• Полная мойка оборудования за производственную смену

• Полный механический осмотр еженедельно

Справочный цикл перешлифовки и замены (9CrSi и сплавы более низкого уровня) :

• Плановая переточка каждые 40–80 часов работы.

• Полная оценка состояния лезвий для замены каждые 200–500 часов работы.

Высококачественные варианты DC53/с твердосплавными напайками увеличивают интервалы технического обслуживания в 2–5 раз: типичный срок службы DC53 достигает 1800–2200 часов работы, а циклы переточки увеличены до 150–300 рабочих часов.

Формализованное стандартизированное техническое обслуживание продлевает общий срок службы лезвий на 25–35%.

3. Дорожная карта многоуровневого обновления Blade

• Углеродистая сталь → 9CrSi: повышение производительности линии по производству мягкого пластика + сокращение времени незапланированных простоев

• Частые сколы SKD11 → Модернизация DC53: снижение количества неожиданных переломов кромок на ≥60 %.

• Чрезмерный абразивный износ при жесткой подачей с большой зернистостью → перейти на конструкцию с твердосплавными напайками

IX. Распространенные ловушки при выборе лезвий в отрасли

1. Слепой выбор дешевой углеродистой стали, обусловленный исключительно первоначальными затратами на покупку, приводит к завышенным долгосрочным совокупным расходам на владение

2. Определение марок низкой вязкости для жестких, ударопрочных или малоабразивных сплавов для загрязненного смешанного лома.

3. Пренебрежение плановым техническим обслуживанием сокращает теоретический срок службы лезвий почти вдвое.

4. Закупка без квалифицированной технической консультации поставщика, что приводит к несоответствию спецификации лезвия.

5. Завышенные требования к дорогостоящему DC53 премиум-класса для чистого, мягкого, малоабразивного сырья, что приводит к ненужным чрезмерным инвестициям.

6. Нанесение 9CrSi на смешанный лом, загрязненный металлами, приводит к частому катастрофическому выкрашиванию лезвий и их преждевременному списанию.

7. Игнорирование количественного содержания стекловолокна при выборе материала (SKD11 допустим ниже 10% GF; обязателен карбид выше 30% GF)

X. Практические примеры применения в полевых условиях

Видео: Процесс прецизионного мокрого шлифования лезвий измельчителя на станке с ЧПУ. Непрерывная подача свежей охлаждающей жидкости поглощает чрезмерное тепло трения во время шлифования поверхности тяжелых многозахватных лезвий измельчителя, эффективно предотвращая отжиг инструментальной стали в металлургии и одновременно фиксируя строгие допуски параллельности.

Случай 1: Модернизация полиэтиленовой сельскохозяйственной пленки (9CrSi заменяет углеродистую сталь)

Предварительная модернизация : Лезвия из углеродистой стали быстро тупятся при обработке полиэтиленовой пленки в сельском хозяйстве, что требует примерно 10 замен в месяц, а также постоянное наматывание пленки, что ограничивает номинальную производительность линии.

После обновления : Полный переход на специальные лезвия из 9CrSi исключает чрезмерное залипание, сокращая ежемесячные замены всего до 3 экземпляров; упрощенная перешлифовка в полевых условиях снижает расходы на вспомогательное техническое обслуживание.

Результат : резкое сокращение простоев производства и снижение совокупной стоимости расходных материалов на 52 %, что доказало свою жизнеспособность при массовой переработке мягкой полиэтиленовой пленки.

Случай 2: Переход на обработку жестких ПЭТ-бутылок на SKD11

Результат: количество замен лезвий в месяц сократилось с 8 до 2; минимизировано время незапланированных простоев, а также существенно улучшена однородность готовых частиц при переработке ПЭТ-бутылок больших объемов.

Случай 3: Модернизация смешанного пластика DC53 с заменой SKD11

Исходная болевая точка : отходы бытовой техники, предварительно загруженные случайными винтами и небольшими металлическими фрагментами, вызывают регулярное скалывание SKD11, в среднем 5–8 сломанных сегментов лезвия ежемесячно из-за недостаточной прочности основания.

Решение : Полная замена лезвий производственной линии на сплав DC53.

Измеряемый результат : Ежемесячное количество случаев сколов упало ниже 1 штуки; Срок службы лезвий увеличен на 35 %, а количество человеко-часов, затрачиваемых на ремонтные работы, сокращено на 45 %. Окупаемость инвестиций составляет примерно 3 месяца, несмотря на увеличение стоимости единицы DC53 на 30 % за счет экономии времени простоя и увеличения срока службы компонентов.

Случай 4: Модернизация подачи абразива со стеклонаполнителем на лезвия с твердосплавными напайками

Условия эксплуатации : >30% армированного стекловолокном пластика, смешанного с тяжелыми минеральными зернами, что приводит к чрезвычайно быстрому износу лезвий из обычных сплавов.

Устранение : Полный переход на режущие кромки пластин с твердосплавными пластинами.

Увеличение производительности : срок службы лезвий увеличен минимум в 3 раза, что исключает постоянные частые замены и потери при остановке производства.

XI. Часто задаваемые технические вопросы

1. Выбор между 9CrSi и DC53?

Выбирайте экономичный 9CrSi для чистого мягкого пластика при ограниченном бюджете на закупки; выберите DC53 премиум-класса для загрязненного смешанного лома, непрерывного производства в тяжелых условиях и операций, в которых приоритетом являются минимальные незапланированные простои.

2. Оправдана ли надбавка к стоимости DC53 по сравнению с SKD11?

DC53 обеспечивает неоспоримое экономическое преимущество при работе с упакованным загрязненным смешанным ломом, склонным к случайному контакту с металлом, за счет значительного сокращения потерь, связанных со сколами и простоями; Экономичный SKD11 по-прежнему превосходен в рабочих процессах, обеспечивающих постоянную чистоту и чистоту твердого твердого пластика.

3. Может ли 9CrSi работать со стеклонаполненным армированным пластиком?

Временная кратковременная обработка допускала содержание стекловолокна только ниже 10%; строго запрещено содержание GF выше 10% при неустойчивом повышении скорости абразивного износа.

4. Типичные интервалы замены лезвий?

Стандартный 9CrSi: 200–500 часов работы (750–1200 часов при регулярной дисциплинированной переточке);

Промышленное исполнение DC53: до 1800–2200 рабочих часов, в зависимости от чистоты сырья и частоты технического обслуживания.

5. Какая марка обеспечивает максимальную универсальную адаптируемость сырья?

DC53 считается наиболее универсальным универсальным сплавом с превосходной отказоустойчивостью практически для всех основных смесей переработанных пластиков на стандартных заводах по переработке.

6. Обращение с металлоломом, содержащим отработанные батареи или случайные включения металла?

Обязательная сортировка перед измельчением: ручной осмотр + магнитный сепаратор + вихретоковая сепарация цветных металлов для полного удаления опасных металлических включений, предотвращающих необратимое повреждение лезвия и угрозу безопасности.

XII. Окончательная сводка выбора градуированного лезвия

Многоуровневая лестница улучшения материалов

Углеродистая сталь → Экономичный мягкий сплав 9CrSi → Стандартный сплав общего назначения → Твердый жёсткий пластик SKD11/D2 → Универсальный смешанный лом DC53 → Пластина с твердосплавными напайками для экстремального истирания

Все операции по переработке могут определить оптимальный материал лезвия, оценив пять основных критериев: твердость пластика, содержание посторонних примесей, склонность к наматыванию корма, процент наполнителя из стекловолокна и доступный бюджет на закупки для достижения стабильного производства с высокой производительностью и минимизацией долгосрочных эксплуатационных затрат.
