Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-01-24 Происхождение:Работает

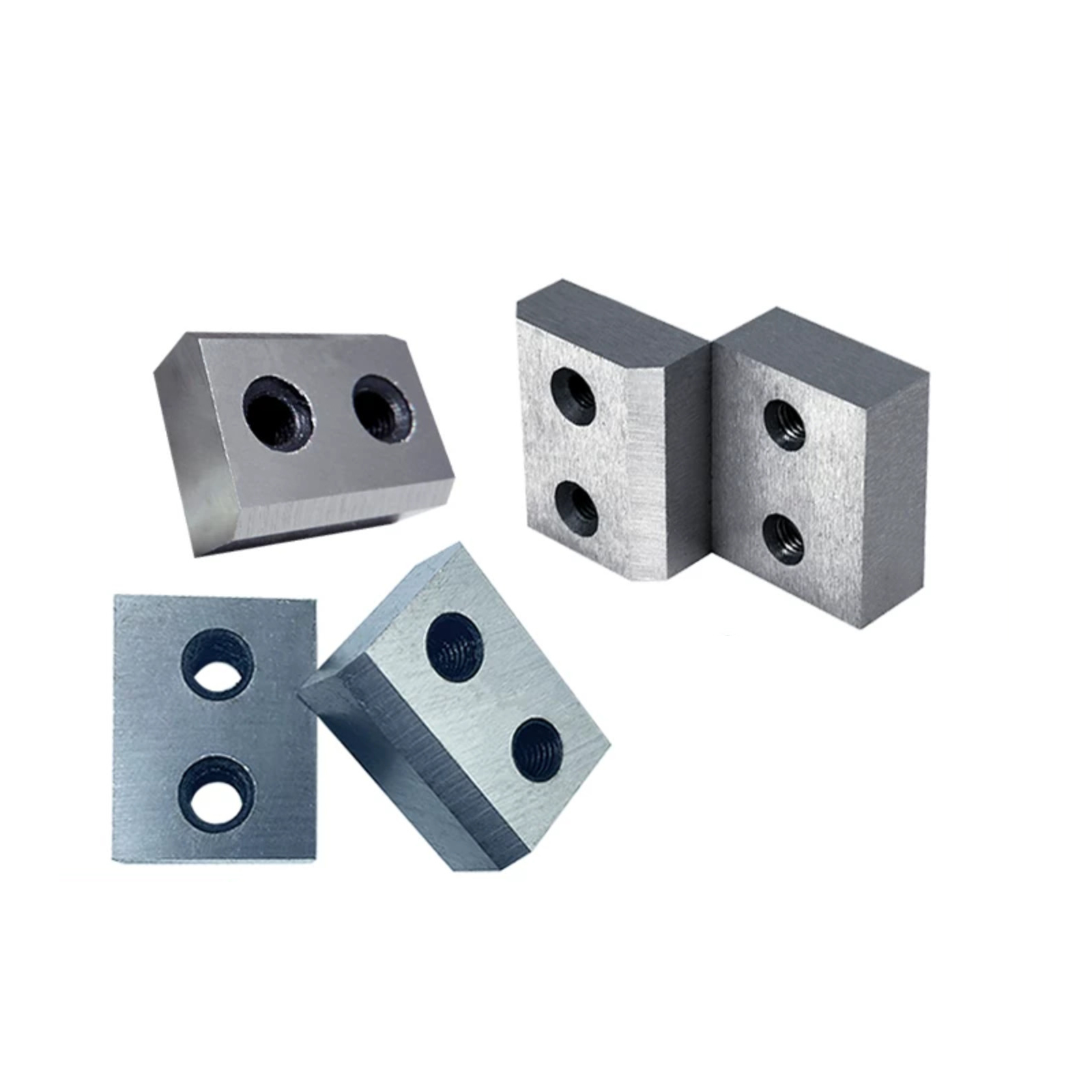

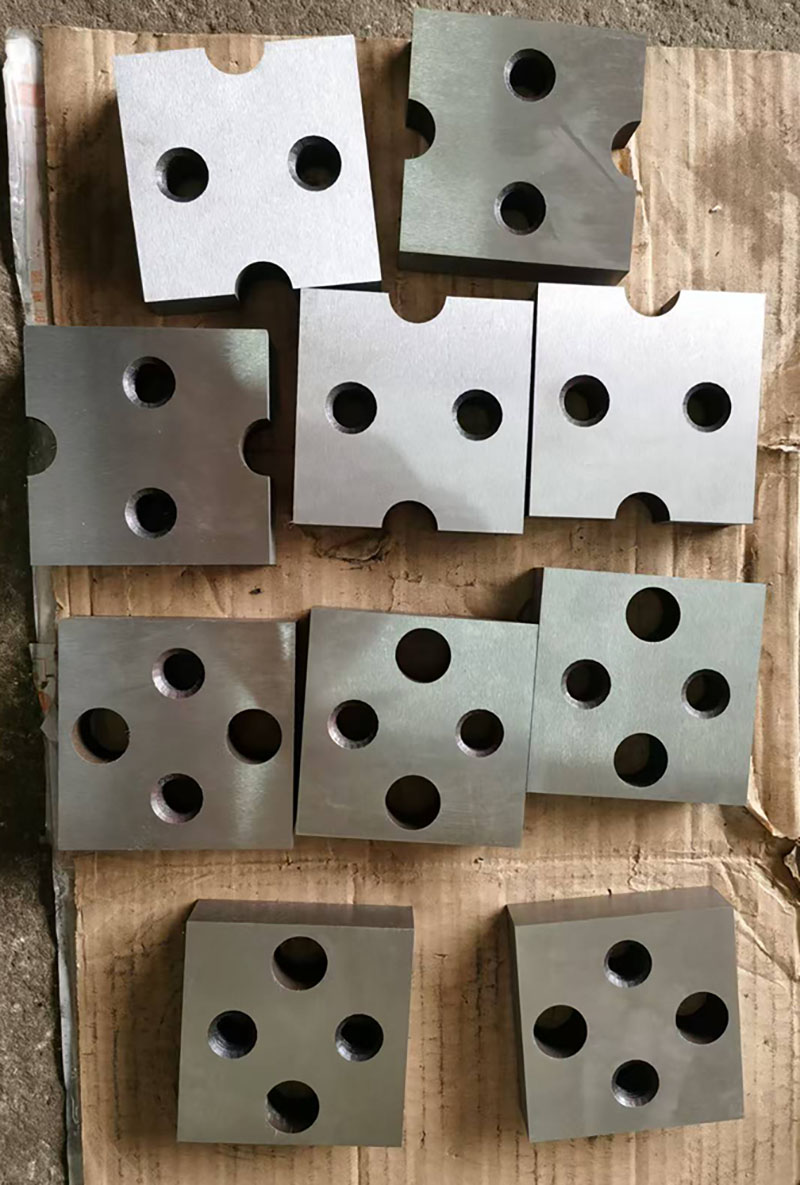

Лезвия для резки арматуры высокой твердости не обязательно склонны к сколам. Возникнет ли скол или нет, зависит в первую очередь от баланса между твердостью и ударной вязкостью, а не просто от самого значения твердости. Если стремиться только к высокой твердости, пренебрегая ударной вязкостью, лезвие станет хрупким, что значительно увеличит риск сколов. Это частая причина сколов таких лезвий.
Основным требованием к лезвиям для резки арматуры является «твердость, но не хрупкость, прочность и износостойкость». Для условий резки арматуры (особенно высокопрочной деформированной стали) квалифицированные лезвия с высокой твердостью достигают баланса свойств посредством процессов термообработки (таких как закалка + низкотемпературный отпуск):
Твердость: Обеспечивает износостойкость лезвия, справляется с твердой текстурой арматуры и высокочастотным сдвигом. Обычные квалифицированные лезвия обычно имеют твердость по Роквеллу 58–62 HRC, тогда как лезвия, специально разработанные для высокопрочной арматуры, могут достигать 62–65 HRC;
Прочность: противодействует ударной нагрузке во время резки арматуры (жесткая резка арматуры создает мгновенную ударную силу), предотвращая скалывание и поломку кромки лезвия.
Технологические дефекты: Термическая обработка без должного согласования ударной вязкости или низкая чистота материала (содержание примесей, сегрегации), приводящая к высоким внутренним напряжениям и крупному зеренству в лопатке, что приводит к резкому снижению ударной вязкости при высокой твердости;
Неправильный выбор материала: использование обычной высокоуглеродистой стали (например, T8, T10) вместо специализированной легированной инструментальной стали (например, Cr12MoV, D2)/H13. Эти материалы не могут одновременно достичь как высокой твердости, так и высокой ударной вязкости;
Неправильные условия работы: резка арматуры слишком большого размера, неправильная регулировка зазора между лезвием и режущим станком, боковая сила, вызванная несоосностью арматуры во время подачи, или принудительная резка тупым лезвием приведет к тому, что кромка лезвия высокой твердости будет подвергаться дополнительным ударам/напряжениям и сколам;
Низкая точность обработки: кромка лезвия заточена слишком остро, без переходной фаски, в результате чего напряжение концентрируется на кромке, что делает ее склонной к растрескиванию на кромке при высокой твердости.

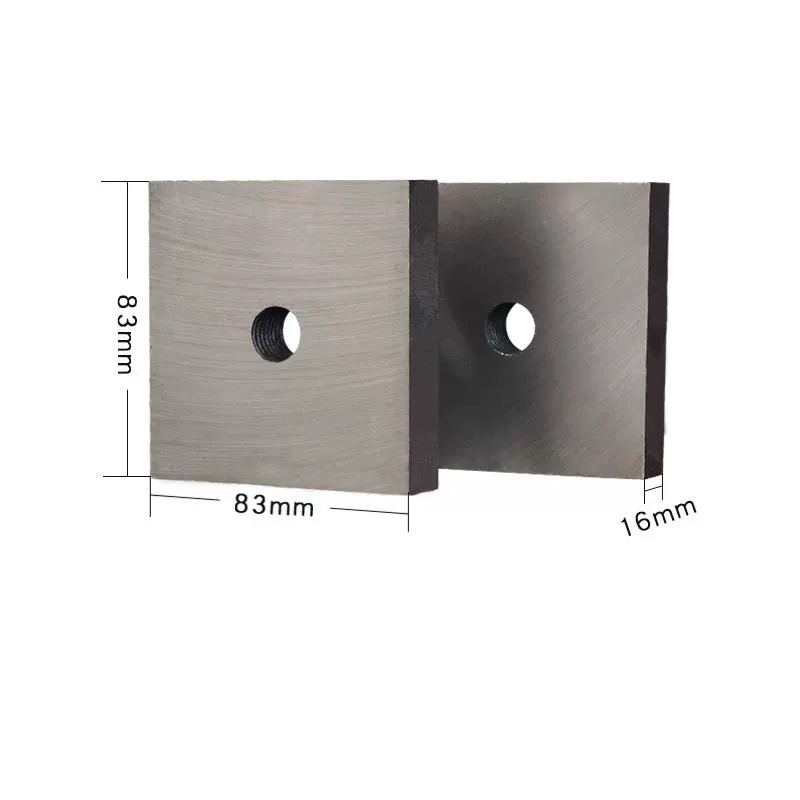

Выбирайте подходящие материалы и процессы: отдавайте предпочтение лезвиям из легированной инструментальной стали, такой как Cr12MoV и H13, которые прошли соответствующую закалку и отпуск. Поставщик должен предоставить отчеты об испытаниях на твердость;
Стандартизируйте использование и регулировку: строго сопоставляйте характеристики лезвия с диаметром арматуры, отрегулируйте зазор лезвия режущего станка (обычно 0,1–0,3 мм) и избегайте резки со смещением от центра и жесткой резки; затачивайте лезвия сразу после затупления, сохраняя небольшой скос режущей кромки (0,1–0,2 мм), чтобы уменьшить концентрацию напряжений;
Выполняйте ежедневное техническое обслуживание: перед резкой очищайте поверхность арматуры от твердого шлака и сварочных шрамов, чтобы не допустить повреждения режущей кромки твердыми посторонними предметами; после остановки машины нанесите на лезвия антикоррозионную защиту, чтобы предотвратить охрупчивание материала.
