Как выбрать лезвия для резки арматуры?

Полное руководство по выбору лезвий для резки арматуры (версия для повышения эффективности конструкции | Полная спецификация материала: Cr12MoV / H13 / H13K в комплекте)

Когда вы выбираете правильный материал лезвия для резки стальных прутков , вы делаете важный выбор в отношении производительности резки арматуры, качества резки и общих производственных затрат. Большинство людей в отрасли выбирают экономичные стали 9CrSi и Cr12MoV для стандартной обработки арматуры из-за их сбалансированной твердости и стабильных характеристик резки. Существуют также модернизированные варианты премиум-класса, в том числе полотна H13, H13K и лезвия с твердосплавными напайками, которые обеспечивают превосходную твердость в красном цвете, повышенную ударопрочность и отличную устойчивость к сколам для резки высокопрочной арматуры и стальных отходов. Такие компании, как Nanjing AlasMachinery, поставляют полную серию материалов для лезвий и индивидуальные решения, подходящие для корейских, турецких и всех типов моделей станков для резки арматуры и условий работы. Выбор подходящего материала лезвия помогает предприятиям сократить частую замену лезвия, сократить время простоя при ежедневном обслуживании и значительно продлить срок службы лезвия. Это приносит огромные преимущества в промышленной переработке строительной стали и переработке стальных отходов, где высококачественные лезвия H13K могут увеличить срок службы лезвий более чем на 200%.

I. Основные выводы

Выбор материала лезвия напрямую определяет эффективность обработки, качество резки, время простоя оборудования, расходы на техническое обслуживание и общую стоимость жизненного цикла изготовления арматуры. Неправильный выбор материала или спецификации приводит к преждевременному скалыванию, раскатыванию кромок, неравномерному резу и частой замене лезвий, что серьезно замедляет ход строительства и ухудшает качество обработки.

Высококачественные сплавы, включая Cr12MoV, H13 и H13K, обеспечивают увеличенный срок службы и значительно снижают частоту поломок и производственные потери. Сплавы 9CrSi или T10 эконом-класса служат экономичным вариантом для обычной резки арматуры на месте.

Регулярный осмотр, очистка, смазка, переточка и своевременная замена лезвий сводят к минимуму незапланированные простои и существенно сокращают ежегодные расходы на техническое обслуживание.

Материал лезвия, модель станка и режущий зазор должны соответствовать марке арматуры (гладкая HPB300, деформированная HRB400/HRB500), диаметру арматуры, профилю ребер и посторонним включениям внутри сырья.

Квалифицированные поставщики с хорошей репутацией обеспечивают обработку нестандартных размеров, стандартизированную термообработку, обеспечение качества и техническую поддержку, чтобы избежать ошибок несоответствия спецификаций.

Логика выбора основного стержня: при выборе обычной арматуры приоритет отдается износостойкости; высокопрочная арматура повышает устойчивость к истиранию; непрерывное производство в тяжелых условиях требует превосходной красной твердости; Арматурный лом требует исключительной ударопрочности и устойчивости к сколам.

II. Основные преимущества правильного выбора лезвия

1. Улучшенная производительность и производительность

Лезвия премиум-класса выполняют чистый рез с гладкой поверхностью без заусенцев, без протягивания проволоки, повышая качество готовой арматуры и повышая эффективность последующей нарезки резьбы и сварки. Износостойкие марки надежно обрабатывают высокопрочную деформированную арматуру HRB400 и HRB500 при длительной непрерывной эксплуатации. Более острые режущие кромки обеспечивают более быструю подачу и значительно сокращают время простоя, связанного с застреванием.

2. Контролируемая стоимость обслуживания и остановки

Выкрашивание лезвия, затупление кромки и раскатывание считаются основными причинами простоя станков для резки арматуры. Недорогие вставки из углеродистой стали требуют частой замены, а инструментальная сталь из высококачественной легированной стали увеличивает срок службы. Переход с простой углеродистой стали на 9CrSi утроит срок службы лезвия; переход с 9CrSi на Cr12MoV или H13 в значительной степени устраняет риск сколов при резке высокопрочной арматуры. Хорошо структурированные, легко очищаемые лезвия еще больше сокращают объем работ по ручному обслуживанию.

3. Анализ стоимости общего жизненного цикла

При закупках лезвий никогда не следует ориентироваться исключительно на первоначальную закупочную цену. Дешевые низкосортные лезвия влекут за собой чрезмерные затраты на последующую замену, ремонт и простои, что приводит к увеличению общих эксплуатационных расходов. Хотя высокопроизводительные сплавы требуют более высоких первоначальных инвестиций, они обеспечивают превосходную долгосрочную экономическую эффективность. Многие покупатели попадают в ловушку сокращения краткосрочного бюджета закупок только для того, чтобы впоследствии столкнуться с завышенными общими производственными затратами.

Научный отбор нацелен на стоимость полного жизненного цикла, а не на единовременную стоимость покупки. Лезвия премиум-класса обладают превосходными износостойкими, ударными и долговечными свойствами, что позволяет снизить частоту замен, отказов оборудования и остановок производства, обеспечивая оптимальную долгосрочную экономию затрат и стабильную работу.

Примечание. Фактическая цена за единицу зависит от размера, допуска обработки, термообработки и марки; Таблица отражает только относительный рейтинг материалов.

4. Распространенное заблуждение о сокращении затрат при поиске поставщиков

Многие подрядчики выбирают сверхнизкие цены на лезвия, чтобы сократить первоначальные расходы, однако этот экономичный способ дает обратный эффект. Пластины низкого качества быстро изнашиваются и требуют постоянного пополнения запасов, что приводит к увеличению совокупной стоимости расходных материалов. Частая замена лезвий приводит к периодическим простоям оборудования, нарушая производственный график и снижая общую производительность. Плохая геометрия резания также приводит к появлению зазубрин на концах, истиранию и заклиниванию проволоки, что создает дополнительную нагрузку на корпус фрезы, подшипники и основные компоненты и ускоряет износ станка.

III. Классификация арматуры и трудности резки

1. Основные категории арматуры и механические свойства

Арматура сильно различается по твердости, прочности на разрыв и пластичности в зависимости от марки, что напрямую определяет сложность резки и соответствующие требования к лезвию. Точная классификация арматуры имеет основополагающее значение для продления срока службы лезвий и эффективного производства.

1.1 По профилю поверхности

• Обычный круглый стержень: с гладкой поверхностью, такой как горячекатаная простая арматура HPB300, предел текучести 300 МПа, предел прочности на разрыв 420 МПа, широко используется для хомутов и вторичного структурного усиления с однородной металлургией и низким сопротивлением резанию.

• Деформированный ребристый стержень (резьбовой арматурный стержень): Оборудован поперечными и продольными ребрами, включая горячекатаные деформированные марки HRB400/HRB500. Выступы ребер создают периодические удары и абразивное трение во время резки, что требует гораздо более высокой ударной и износостойкости от режущих лезвий по сравнению с простой круглой заготовкой.

1.2 По классу прочности

Более высокий числовой класс соответствует более высоким значениям прочности на растяжение/твердости и более строгим требованиям к износу и ударной вязкости для режущих пластин.

1.3 Национальная стандартная классификация

В соответствии с китайскими национальными стандартами GB/T1499 горячекатаная деформированная арматура классифицируется по пределу текучести на HRB400, HRB500 и т. д., с суффиксальными номерами, обозначающими минимальный предел текучести, МПа. HRB400 Grade III заменил устаревший HRB335 в качестве основного строительного материала, а HRB500 применяется для высоконагруженного предварительно напряженного бетона и основных компонентов высотных зданий.

2. Проблемы резки сердцевины и характер износа лезвий

1. Высокая твердость на растяжение : высокопрочная арматура HRB400+ оказывает экстремальное напряжение сдвига и поверхностное трение во время резки, быстро затупляя или растрескивая низкосортные лезвия из-за истирания и перегрузки, что требует использования специальных режущих пластин высокой твердости и прочности.

2. Циклическое воздействие ребер : поднятые ребра арматуры создают прерывистую ударную нагрузку, концентрируя напряжение вдоль режущих кромок, вызывая локальные надрезы и преждевременное выкрашивание стандартных лезвий, одновременно ускоряя износ задней поверхности в зонах контакта ребер.

3. Резка толстых прутков большого диаметра : Прутки диаметром от 32 мм до 40/50 мм создают пиковую нагрузку сдвига и ударную силу на узел фрезы. Работа сцепления обязательна для приклада диаметром более 30 мм; Принудительная резка с перегрузкой строго запрещена.

4. Загрязнение примесями в ломе арматуры : Утилизированная арматура содержит прилипшие остатки бетона, ржавчину, песок и твердые посторонние частицы, ускоряющие абразивный износ. Предварительно согнутый лом также создает неравномерное напряжение сдвига, увеличивая риск выкрашивания.

   Совет для поля: Удалите поверхностный мусор с бетона и выпрямите сильно погнутый лом перед резкой, чтобы продлить срок службы лезвия.

5. Заготовка увеличенного размера и специального профиля : резка прутка сверх номинального диаметра станка или стали различного сечения (углового/круглого/квадратного стержня) радикально изменяет механику сдвига, что приводит к перелому лезвия и повреждению основной рамы; Специальная низколегированная сталь требует улучшенных марок лезвий высокой твердости.

6. Частая смена сортов : нерегулярное переключение между несколькими марками арматуры и разной прочностью на разрыв приводит к неравномерному износу лезвия и снижению точности резки. Правильное соответствие материала и термической обработки лезвия и заготовки гарантирует длительную и стабильную работу фрезы.

Совет для специалистов: перед массовым производством подтвердите марку и диаметр арматуры, чтобы выбрать подходящее лезвие и установить оптимальный зазор для резки.

Краткое описание характеристик износа: гладкий стержень HPB300 обеспечивает умеренное равномерное истирание; Деформированный стержень HRB400 вызывает ударное сколы, вызванные ребрами; Высокопрочная ложа HRB500 ускоряет абразивный износ задней поверхности; Арматура, загрязненная ломом, вызывает неравномерное растрескивание при ударе; Толстый стержень слишком большого размера создает высокую тепловую нагрузку, приводящую к термическому размягчению.

IV. Классификация режущих машин и выбор конструкции лезвия

1. Подбор лезвий по типу фрезы

1.1 Механические кривошипные ножницы для арматуры

Кривошипно-рычажный механизм с приводом от двигателя совершает возвратно-поступательное движение подвижного лезвия относительно неподвижной опоры для резки; проверенная недорогая конструкция, доминирующая на средних и малых строительных площадках. Размер лезвия строго соответствует спецификации модели (GQ32/GQ40/GQ50/GQ60, цифра = максимальный диаметр резания).

Представительная линейка турецких станков, известных своей прочной, прочной конструкцией и быстрым циклом резки:

• LXR-MC36: Механический, максимальная режущая способность Ø36 мм.

• LXR-MC45: Высокоэффективный механический, макс. Ø45 мм.

• LXR-MC55: Флагманский тяжелый механический резак, макс. Ø55 мм.

  Другие турецкие OEM-бренды: Ademsan, Palme, Göçmaksan (GMS) с эквивалентными размерами.

Рекомендация по отвалу : Для тяжелых механических агрегатов непрерывного действия с высокой ударной нагрузкой приоритет отдается H13 или Cr12MoV; модернизация до H13K для переработки лома арматуры с примесями.

1.2 Гидравлические резаки для арматуры

Гидравлическая мощность обеспечивает превосходную силу сдвига и более плавную работу с низким уровнем вибрации, что идеально подходит для прутков большого диаметра, крупносерийного производства и переработки лома, где требуются ударопрочные марки премиум-класса с красной твердостью H13/H13K.

Портативные ручные гидравлические резаки (однофазное напряжение 220 В)

Корейская классическая портативная серия: Handy-25C/SH-25C/TYC-HD25B (макс. Ø25 мм, цикл резки ~3 с); TYC-HD19A (легкий Ø19 мм); Компактные кусачки SH-16C/SH-20C для Ø16/Ø20 мм.

Рекомендация по лезвию : портативные устройства для малой нагрузки по умолчанию используют экономичный материал 9CrSi; модернизация до Cr12MoV для крупномасштабной деформированной резки HRB400.

Напольные тяжелые гидравлические резаки (заводское и крупномасштабное массовое производство)

TYC-D35/D35A (средний режим Ø32~35 мм); КМС-32В/Ш-32 специализированный для высокопрочной арматуры желтой марки Ø32 мм; TYC-HD42A/42C и KMC-42 для тяжелых условий эксплуатации, максимальный диаметр 42 мм.

Рекомендация по лезвию : для всех стандартных стержней диаметром ≥32 мм или высокопрочной арматуры используется H13; перейдите на H13K исключительно для рабочих процессов переработки металлолома.

Турецкая серия гидравлических систем (префикс = продуктовая линейка, цифра = максимальный диаметр резания): MK-26/PHK26/LXR-HC26/H-24 (мобильная модель Ø24~26 мм); MK-36/PHK36/LXR-HC38/H-36 среднего диапазона Ø36~38 мм; Классический бестселлер отрасли MK-42/PHK42/LXR-HC45/H-45 диаметром 42~45 мм с восьмигранной многоиндексной геометрией лезвия; MK-52/LXR-HC55/H-55 сверхтяжелый резак для черновых прутков диаметром 52–55 мм.

Рекомендация по отвалу : прочная турецкая гидравлическая конструкция предпочитает H13/H13K; Высокопрочный сплав настоятельно рекомендуется для восьмисторонних двусторонних режущих кромок, чтобы максимально увеличить срок службы пластины.

1.3 Полностью автоматические производственные линии непрерывной резки

Разработан для высокопроизводительных заводов по производству арматуры с автоматической подачей, автоматизацией резки фиксированной длины и подсчета, требующих стабильных долговечных режущих пластин с низким уровнем обслуживания.

Типовые модели: Мощная автоматическая линия TAC-60LM/TAC-60LL (одиночная резка макс. Ø42 мм или массовая резка ×25 шт. Ø10 мм); Автоматизированная система непрерывной резки KMC-300DS/KMC-500DS.

Рекомендация по лезвию : На линиях массового производства автомобилей приоритет отдается Cr12MoV для превосходной износостойкости или твердосплавным наконечникам для максимального срока службы; H13K предназначен для высокопрочных участков арматуры или лома арматуры.

Напоминание о поиске: подтвердите спецификацию машины для точной площади основания лезвия; GQXX = максимальный диаметр резания XX мм. Никогда не превышайте номинальную режущую способность, чтобы избежать повреждения лезвия и основной рамы. Расположение и толщина монтажных отверстий различаются у разных производителей OEM; отправьте оригинальный чертеж лезвия или модель машины для изготовления по индивидуальному заказу.

2. Установка отвалов и рекомендации по структурированию

2.1 Подвижное и фиксированное лезвие

Подвижное режущее лезвие выдерживает первичную циклическую ударную нагрузку и предпочтительно имеет высокую прочность H13K; фиксированное стационарное лезвие выдерживает постоянное напряжение сдвига и выбирает высокую твердость H13/Cr12MoV для превосходной абразивной стойкости.

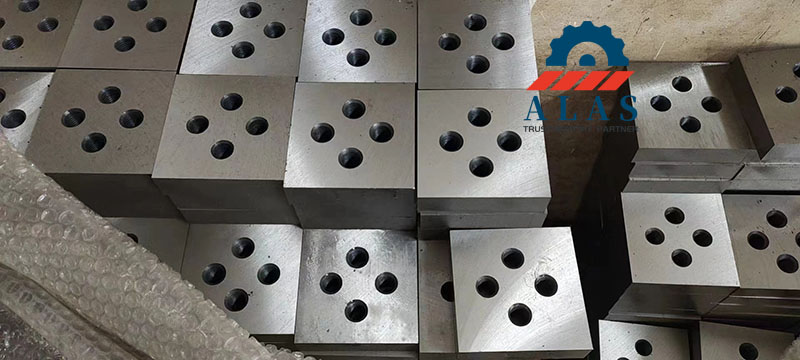

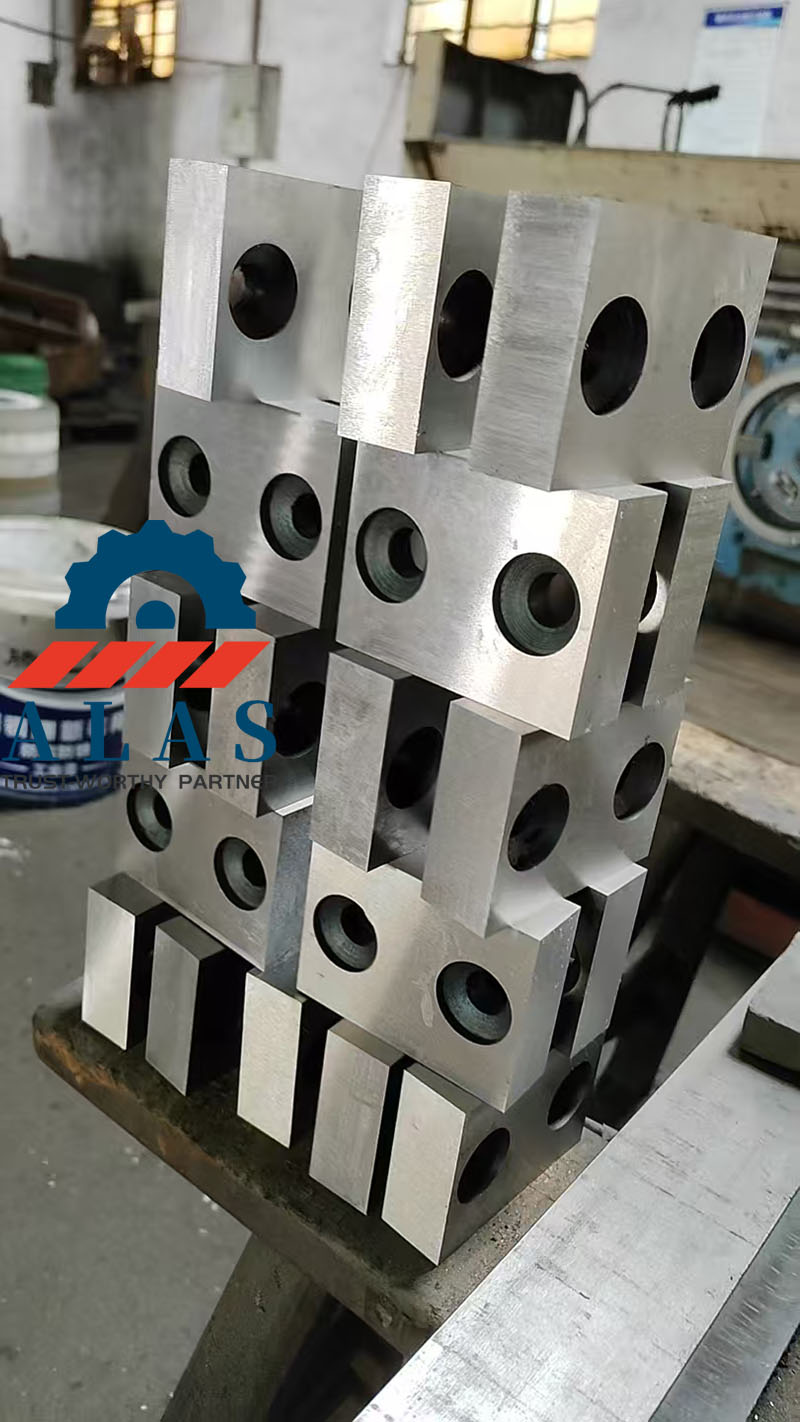

2.2 Схема крепления

Зажим с двумя болтами обеспечивает превосходную жесткость, минимизируя концентрацию локализованных напряжений по сравнению с креплением с одним болтом, что увеличивает срок службы лезвия; Всегда периодически подтягивайте крепежные детали во время планового технического обслуживания.

2.3 Настройка зазора при резке

Зазор напрямую влияет на качество обработки и долговечность пластины: слишком малый зазор приводит к нагреву от трения и износу задней поверхности; Слишком большой зазор приводит к неполному резу и заклиниванию заготовки. Оптимизируйте зазор в пределах 0,1–0,3 мм в зависимости от твердости арматуры и номинального диаметра.

V. Подробная техническая информация о материале лезвия | Подробные характеристики Cr12MoV/H13/H13K

1. Углеродистая сталь Т8/Т10.

Твердость после термообработки: HRC 48~52.

Плюсы : Самая низкая себестоимость, простота механической обработки и переточки на столе.

Минусы : плохая стойкость к истиранию и ударам, склонность к быстрому затуплению и сколам при резке деформированной арматуры.

Лучшее применение : Повседневная прерывистая резка небольших гладких круглых прутков только для временных малобюджетных работ.

Запрещенное использование : обработка любой деформированной/высокопрочной арматуры/армирования большого диаметра.

Краткое описание: Одноразовый продукт начального уровня с неблагоприятной общей стоимостью в долгосрочной перспективе, несмотря на низкую первоначальную цену.

2. Инструментальная сталь из сплава 9CrSi

Твердость: HRC55~60 | Основная позиция: Бюджетный сплав среднего класса для традиционной резки на стройплощадке.

Преимущества : Оптимизированное легирование Cr-Si обеспечивает надежную сквозную закалку и сбалансированную твердость, широко доступно по умеренной цене, легкость перешлифовки в полевых условиях и низкие затраты на техническое обслуживание.

Ограничения : предельная прочность, склонность к сколам кромок при ударных нагрузках HRB400+; недостаточная стойкость к истиранию для непрерывного высокопрочного деформированного стержня

Идеальное применение : гладкий стержень HPB300, прерывистая резка малого диаметра, стандартный запас OEM для портативных гидравлических резаков SH-16C/Handy-25C, небольшие механические станки GQ32/GQ40.

Запрещено : Непрерывная массовая резка деформированной заготовки HRB400+ или заготовки большого диаметра.

Типичный срок службы : 500–1000 резов на полезную режущую кромку.

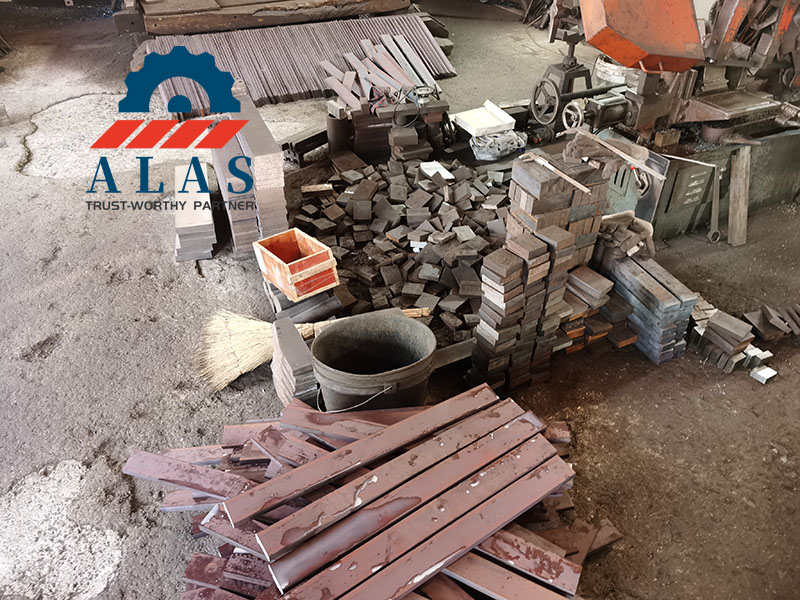

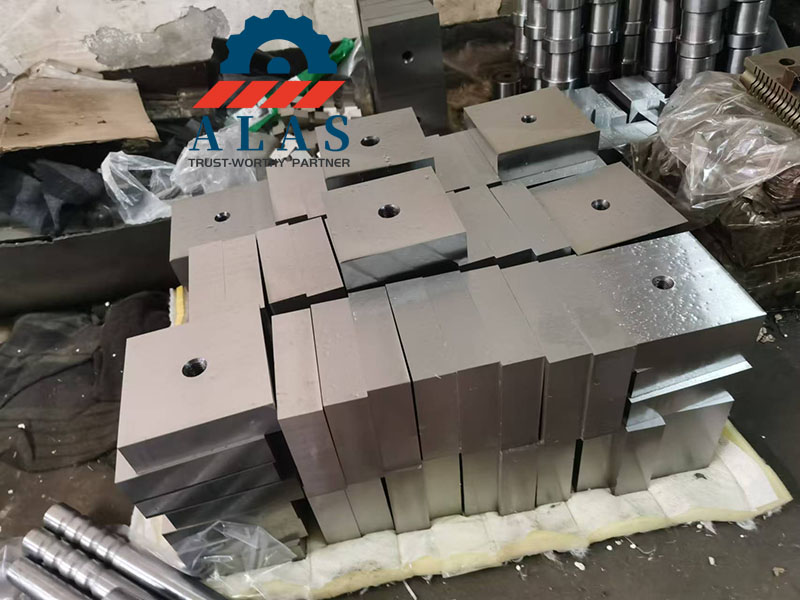

3. Cr12MoV высокохромистая штамповая сталь для холодной обработки

Твердость: HRC58~62 | Основная позиция: Предпочтительный сплав для серийного производства для непрерывного изготовления стандартной арматуры.

Преимущества : Исключительная твердость и устойчивость к истиранию, сохраняющая остроту режущей кромки в течение длительного производственного цикла; превосходная сквозная закалка, сводящая к минимуму деформацию после закалки и остаточное внутреннее напряжение

Первичный вид разрушения : растрескивание кромок при сильной перегрузке или резки твердых включений сварного шва из-за умеренного предела собственной прочности.

Оптимальный сценарий : непрерывные линии массового производства арматуры среднего и малого диаметра (≤Ø25 мм) HRB400 и ниже, вариант модернизации для напольных гидравлических ножниц TYC-D35/KMC-32W.

Ограничения по применению : сильные циклические удары, резки твердых сварных швов или обрезков загрязненного примесями лома.

Типичный срок службы : Десятки тысяч резов при регламентированных рабочих параметрах.

4. H13 Сталь для штампов для горячей обработки

Твердость: HRC50~55 | Основная позиция: сверхпрочный сплав премиум-класса для изготовления высокопрочной и ударопрочной арматуры.

Преимущества : Выдающаяся вязкость разрушения, исключающая риск сколов, превосходная твердость до красного цвета, устойчивая к термическому размягчению в результате высокоскоростной резки даже при рабочей температуре до 400 °C.

Основной режим износа : постепенное абразивное затупление по боковой поверхности после продолжительной обработки тонких прутков в больших объемах (уступает Cr12MoV по чистой стойкости к истиранию).

Наилучшее применение : тяжелая непрерывная гидравлическая резка, сверхпрочная арматура HRB500, большой черновой стержень ≥Ø32 мм, заготовки со сварными швами, спецификация OEM для тяжелой машины турецкого производства MK-42/TYC-HD42A.

Рекомендуемое оборудование : все гидравлические ножницы для пола и тяжелые механические ножницы для арматуры.

Справочные данные по обслуживанию : В четыре раза превышает стандартный срок службы лезвий низкого качества в тяжелых условиях эксплуатации, подверженных сколам.

5. H13K Модифицированный премиум-класс H13

Твердость: готовое лезвие HRC59~62 | Основная позиция: Модернизированный вариант H13, разработанный специально для переработки лома арматуры с высоким содержанием примесей.

Преимущества : Микролегирование V/N плюс запатентованная термообработка повышает ударную вязкость по сравнению со стандартным H13, сохраняя при этом полную исходную красную твердость; значительно улучшенные характеристики защиты от сколов для бетонных/загрязненных ржавчиной отходов

Ограничение : более высокая стоимость сырья и строгие требования к прецизионной термообработке, требующие сертифицированных квалифицированных производителей.

Основное использование : утилизированный лом арматуры с заделанным бетоном/обломками, высокочастотная ударная резка, линии по переработке крупного лома MK-52/KMC-300DS.

Типичные характеристики : срок службы на 30–50 % дольше по сравнению со стандартным H13 в условиях резки лома арматуры.

6. Пластины с напайками из карбида вольфрама

Твердость: HRC68~92 | Основная особенность: лучшая в отрасли максимальная стойкость к истиранию для чрезвычайно длительного срока службы.

Применение : переработка сверхвысокопрочной арматуры в больших объемах и переработки лома с высокотвердыми включениями, вариант модернизации высшего уровня для автоматических производственных линий TAC-60LM.

Недостаток : хрупкость при резких перегрузках, очень высокие затраты на закупку, требующие ремонта алмазного шлифовального круга.

VI. Полная таблица сравнения характеристик материалов

Примечание. Реальный срок службы зависит от марки арматуры, диаметра, ежедневной производительности и стандартов технического обслуживания; В таблице представлен только относительный сравнительный анализ материалов.

VII. Матрица выбора целевого материала в зависимости от рабочего состояния

VIII. Оптимизация эффективности и протокол обслуживания блейдов

1. Ежедневная эксплуатационная проверка

Перед запуском проверьте наличие трещин на краях, ослабление крепежных болтов и исправность защитных ограждений. Следите за акустической сигнатурой резки: четкий равномерный шум резки указывает на острую вставку; резкий прерывистый визг сигнализирует о сильном износе, требующем проверки. Ведите журнал записей обслуживания, чтобы предотвратить непредвиденный сбой.

2. Стандартизированное профилактическое обслуживание

• За смену: Устранение стружки и мусора, скопившихся между лезвием и корпусом фрезы; проверить затяжку болтов

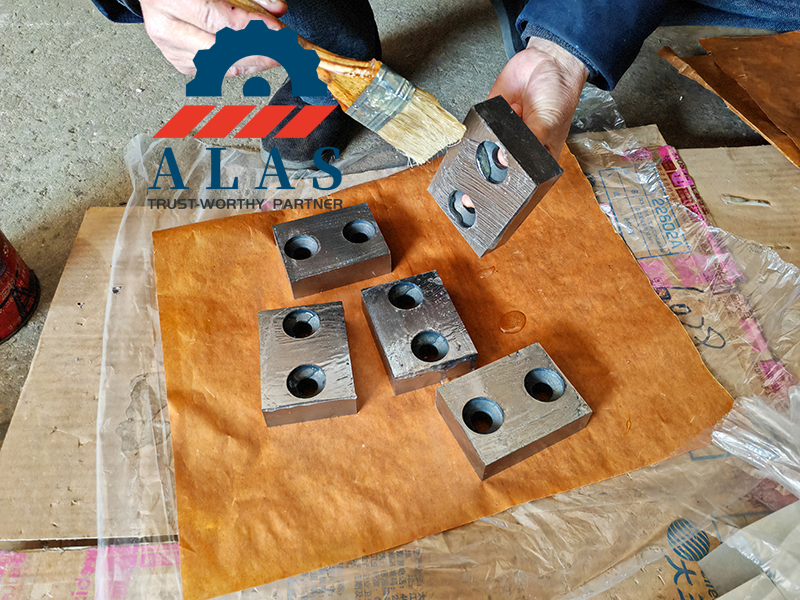

• Каждые 2–3 дня: наносите тонкую смазку на режущую кромку и зазор корпуса для более плавной подачи и увеличения срока службы.

• Каждые 400–500 часов работы: полный капитальный ремонт машины, включая проверку износа шестерни/подшипника/эксцентрика и повторную калибровку зазора.

• Правила замены: перед заменой лезвия отключите основное питание; заменяйте неподвижные и подвижные вставки соответствующим комплектом для обеспечения равномерной геометрии износа.

Соблюдение требований технического обслуживания продлевает срок службы лезвия на 25–35%.

3. Дорожная карта поэтапного обновления Blade

Углерод → 9CrSi: незначительное увеличение затрат при значительном увеличении срока службы и повышении качества резки.

Частое сколы 9CrSi → Cr12MoV: повышение стойкости к истиранию за счет увеличения интервала технического обслуживания для непрерывного производства небольших прутков

Резка высокопрочных/больших прутков/наплавленных включений → H13: использование превосходной прочности и красной твердости для защиты от сколов и термического размягчения.

Повторный перелом из-за перегрузки Cr12MoV → H13: переход на ударопрочный сплав, чтобы исключить разрушение, вызванное ударом.

Чрезмерное время простоя при автоматической замене линии → Cr12MoV / WC Совет: сократите частоту замены за счет превосходных показателей износа.

Постоянное сколы лома арматуры → H13K: ведущий в отрасли противоударный сорт для загрязненного вторичного сырья

IX. Распространенные ошибки выбора отрасли

1. Покупка сверхдешевого углерода исключительно на основе цены за единицу: дешевый первоначальный взнос, но разрушительная повторяющаяся замена и потери при простое в долгосрочной перспективе

2. Игнорирование разницы в сортах арматуры: использование карбоновых полотен с гладкими стержнями на ребристых HRB400 приводит к немедленному преждевременному скалыванию.

3. Пропуск регулярной очистки/смазки: срок службы режущего инструмента сокращается более чем наполовину из-за захваченного абразивного мусора.

4. Пренебрегайте регулировкой зазора при резке: неправильный зазор портит отделку и ускоряет неравномерный износ.

5. Резка с перегрузкой, превышающей номинальный диаметр машины: необратимое повреждение лезвия и основной рамы.

6. Сохранение пластин с сильными сколами/затуплением в эксплуатации: повреждение сопряженного фиксированного лезвия и дорогого корпуса фрезы, а также низкое качество резки.

7. Уборка отходов резки вручную во время работы машины: серьезная опасность для здоровья.

8. Обработка обычного лома стандартным H13 вместо H13K: постоянные частые поломки

9. Выбор H13 для крупносерийного массового производства тонких прутков малого диаметра: меньшая абразивность по сравнению с Cr12MoV приводит к преждевременному затуплению

X. Практические примеры применения на местах

Испытание производительности лезвий станков для резки арматуры для тяжелых условий эксплуатации в условиях высоких нагрузок. Это реальные тестовые кадры, предоставленные нашим клиентом.

Случай 1: Регулярное обновление рабочей площадки GQ40 | 9CrSi → Cr12MoV

Исходная установка: резка 9CrSi деформированного прутка HRB400 диаметром 25 мм, требующая полной замены лезвий каждые 3–4 дня с постоянными простоями конструкции.

После обновления: установлен Cr12MoV | Результат: межсервисный интервал увеличен минимум до 15 дней, незапланированные простои сокращены на 70 %, общая стоимость расходных материалов снижена на 40 %. Идеально подходит для непрерывного изготовления резьбовых стержней на месте.

Случай 2: Полная модернизация производственного предприятия | Стандартный сплав → Cr12MoV

Больная точка: ежедневная пропускная способность HRB400 более 50 тонн с заменой лезвий из базового сплава каждые 3–4 дня, что приводит к остановке непрерывного производства.

Решение: Полная линия преобразования Cr12MoV | Результат: увеличенный срок службы тройного лезвия сокращает количество ежемесячных замен с 10 до 3 и максимально увеличивает эффективное время производства.

Кейс 3: Модернизация завода по переработке металлолома | Стандартный H13 → H13K

Исходная проблема: Арматурный стержень, нагруженный бетоном, вызывает 8–10 отказов лопастей H13 ежемесячно из-за сколов кромок с периодическими простоями на ремонт.

Переход на H13K: количество поломок в месяц снижается ниже 2 единиц, общий срок службы увеличивается на 50 %, полностью устраняя проблему частых поломок, вызванных браком.

Случай 4: Производство высоконагруженных гидравлических резаков | Обновление до H13

Условия работы: ежедневная непрерывная резка HRB500 в течение более 10 часов с частыми сварными швами; стандартные вставки выходили из строя каждые 2–3 дня из-за термического размягчения и ударного скола.

Внедрение H13: Срок службы превышает 12 дней с превосходной красной твердостью, исключающей термический отжиг и разрушение из-за перегрузки.

XI. Часто задаваемые вопросы Часто задаваемые технические вопросы

1. Как определить сроки замены лезвий?

• Визуальная проверка: видимые зазубрины/сколы на краях или постоянная деформация требуют немедленной замены.

• Акустическая проверка: переход от четкого режущего тона к резкому визгу = усиленное притупление.

• Финишный осмотр: чрезмерные заусенцы, сплющенные неровные концы среза сигнализируют об износе геометрии резания.

• Справочная информация по подсчету циклов: тщательно проверьте после 500–1000 резов на каждый пригодный к использованию край.

2. Правило выбора Cr12MoV и H13

Выбирайте Cr12MoV: Непрерывное массовое производство мелких деталей размером ≤HRB400 с упором на долговременное сохранение острой кромки; избегайте резких включений сильных ударов/жестких сварных швов

Выбирайте H13: высокопрочный резак HRB500 большого диаметра, резка сварным швом или циклическая перегрузка, обеспечивающая выдающуюся ударную вязкость и красную твердость; не идеален для бесконечной работы с тонкими прутьями из-за более низкой стойкости к истиранию.

Быстрое правило: небольшой постоянный износ = Cr12MoV | Тяжелый амортизатор/высокая прочность/большой приклад = H13

3. Отличие ядра H13 от H13K

H13K представляет собой термохимически оптимизированную модернизированную версию H13 с усовершенствованной формулой микросплава, обеспечивающую значительно повышенную ударопрочность против сколов при сохранении исходной красной твердости H13. H13K специально создан для бетонных/загрязненных ржавчиной арматурных стержней с неравномерными сильными ударами; стандарт H13 предназначен для чистых высокопрочных стержней с периодическими обнажениями сварных швов.

4. Риски использования поврежденных лезвий со сколами

Дефектное подвижное лезвие концентрирует аномальное напряжение сдвига на неподвижной неподвижной пластине, ускоряя ее преждевременный износ и выход из строя; длительное использование также приводит к повреждению корпуса фрезы, подшипников и механических узлов сердечника из-за перегрузки, что приводит к увеличению стоимости ремонта.

5. Замечания по резке специальной низколегированной арматуры

Перейдите на пластины из специального сплава высокой твердости и строго соблюдайте максимальный номинальный диаметр резания станка; Никогда не превышайте номинальные характеристики оборудования.

6. Рекомендации по болту крепления лезвия

Крепление с двумя болтами обеспечивает превосходную жесткость зажима, сводя к минимуму концентрацию локализованных напряжений и продлевая срок службы; регулярно подтягивайте все монтажные крепления во время планового осмотра.

7. Правила техники безопасности при эксплуатации колонкового фрезы

• Полная предпусковая проверка защиты от замыканий на землю, фиксации полотна и полной целостности защитного ограждения.

• Начинайте резку только после того, как двигатель достигнет полной номинальной частоты вращения; никогда не подавайте заготовку, держа руки по обе стороны от зазора

• Запретить удаление лома вручную во время работы машины.

• Перед заменой лезвия полностью отключите электропитание.

8. Типичная ожидаемая продолжительность обслуживания H13/H13K

Стандарт H13 обеспечивает примерно в 4 раза больше обслуживания по сравнению с экономичными низкосортными пластинами для тяжелых работ, подверженных сколам; H13K продлевает срок службы еще на 30–50 % по сравнению с обычным H13 в условиях загрязнения металлоломом, достигая десятков тысяч резов при правильном обслуживании.

9. Самый универсальный универсальный материал.

• Обычное массовое производство небольших прутков (≤HRB400): Cr12MoV (максимальная износостойкость)

• Тяжелый высокопрочный/крупный/сварной приклад: H13 (премиальная противоударная термостойкость)

• Переработка лома с примесями, тяжелая ударная нагрузка: H13K (самая высокая отказоустойчивость при нестандартных условиях резания)

XII. Итоговая сводка иерархии выбора

Лестница прогрессивных характеристик полного класса:

Обычный углерод (T10) → 9CrSi (обычные небольшие прутки / портативные ручные резаки) → Cr12MoV (производство непрерывных малых стержней, ориентированное на износ) → H13 (противоударная резка высокопрочных/больших/сварных стержней) → H13K (специальная марка для переработки лома с примесями и защитой от сколов) → WC Tipped (максимальный максимальный срок службы при крупносерийном производстве)

Все операции по обработке арматуры позволяют определить оптимальный материал лезвия по пяти основным параметрам: марка арматуры + диаметр стержня + ежедневная производительность + наличие примесей/наплавленного валика + марка и модель станка (отечественный/корейский/турецкий) + уровень бюджета, чтобы максимизировать эффективность резки, минимизировать незапланированные простои и сократить общие долгосрочные производственные затраты.
