V-образная матрица для листогибочного пресса

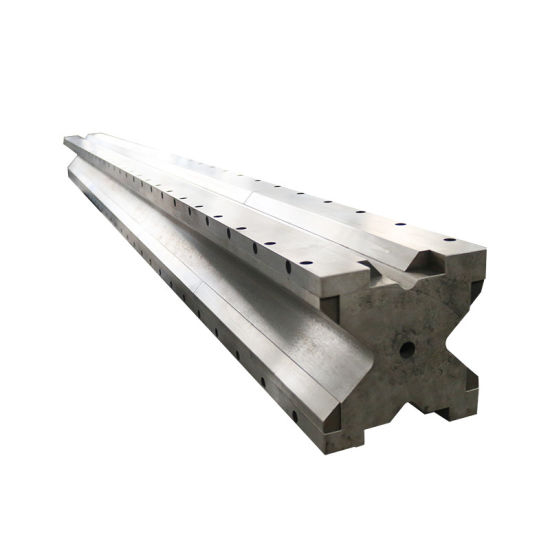

Износостойкая V-образная матрица для листогиба

Почему V-матрицы ALAS повышают точность гибки

Прочный материал: сталь 42CrMo

• V-матрицы ALAS изготовлены из высококачественной легированной стали 42CrMo.

• Пройдены термообработка и точная шлифовка для повышения прочности.

• Закалены для устойчивости к износу и стабильности при высоком давлении.

• Твердость: HRC 45–50 — не ломается и не деформируется.

• Долго сохраняет точную форму V-образного паза.

Универсальность для разных задач гибки

• Изготавливаем индивидуальные V-матрицы под разную толщину материала и типы машин.

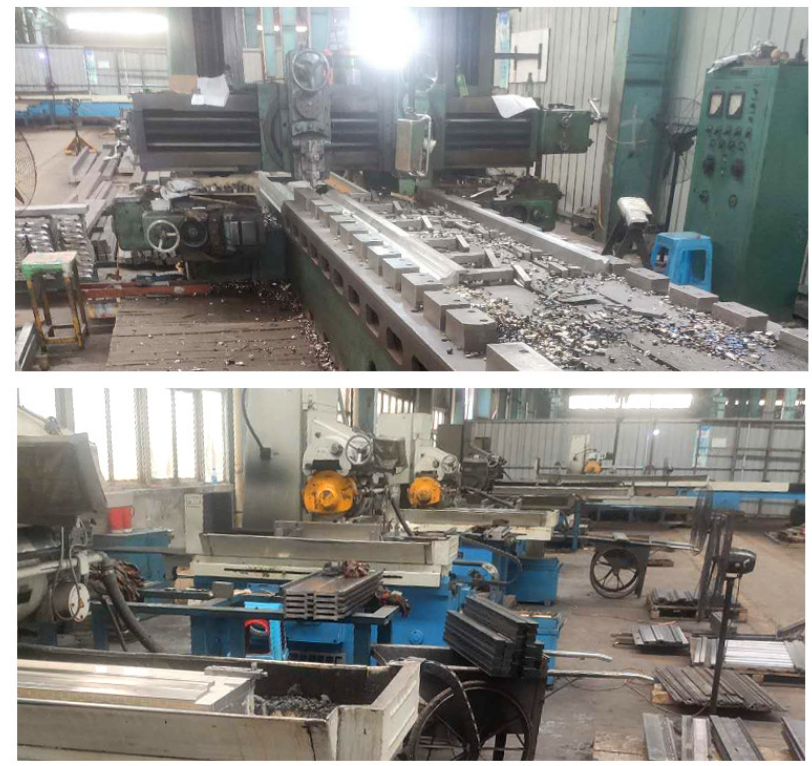

• Точная шлифовка на станках ЧПУ с минимальными допусками.

• Совместимы с европейскими, американскими и новыми китайскими системами крепления.

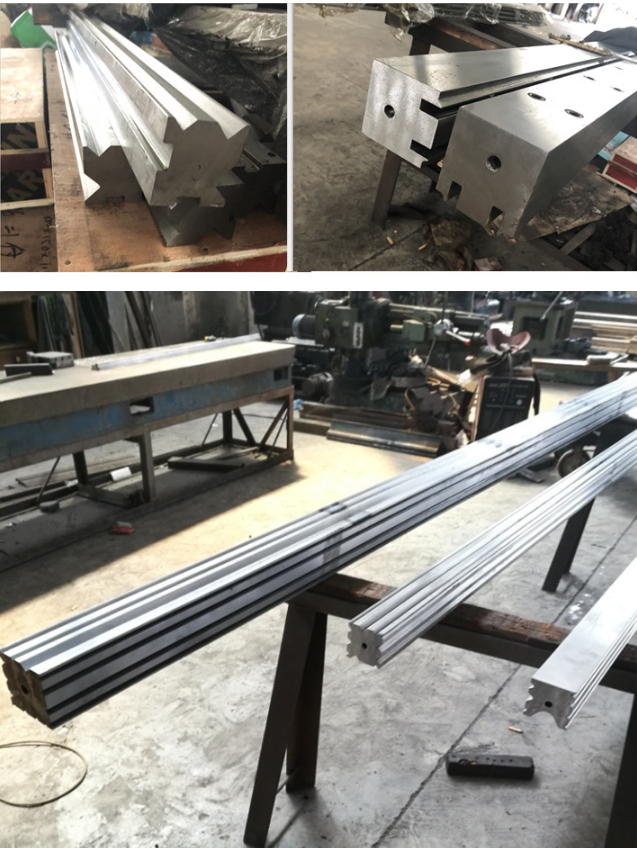

• Доступны в одно- и многоканальном исполнении.

• Подходят для тонкого листового металла и толстых плит.

• Снижают риск растрескивания и обеспечивают плавность гибки.

Принцип работы матриц для листогиба

Верхняя матрица (пуансон)

• Устанавливается на подвижный ползун.

• Оказывает давление вниз.

• Форма определяет внешний контур изогнутой детали.

Нижняя матрица (V-матрица)

• Фиксируется на столе станка.

• Имеет V-образный паз.

• Ширина паза влияет на усилие гибки, радиус и качество поверхности.

Рабочий принцип

1. Листовой металл укладывается на нижнюю матрицу.

2. Верхняя матрица опускается и сжимает лист.

3. Металл приобретает постоянную изгиб по форме матриц.

4. Верхняя матрица возвращается; заготовка извлекается.

Характеристики матриц для листогиба

• Прочность и устойчивость к износу

• Изготовлены из закаленной легированной стали для работы под высоким давлением и трением.

• Индивидуализация

• Пуансоны и V-образные пазы могут быть выполнены в разных формах и размерах.

• Совместимость с вашим станком

• Подходят под систему крепления, ход и тоннаж вашего листогиба.

• Стандартные и индивидуальные варианты

• Стандартные матрицы подходят для большинства станков; специальные — изготавливаются на заказ.

Виды матриц для листогиба

По форме

• Стандартная прямая кромка: для общей гибки.

• Острый угол: для малых углов и компенсации упругого возврата.

• Гусиная шея: для U-образных и глубоких деталей (исключает помехи).

• Дуговая: для закругленных изгибов.

• Нерегулярная: изготавливается на заказ для специальных деталей.

По назначению

• Стандартные матрицы: для мягкой стали, оцинкованной стали.

• Высокопрочные матрицы: для нержавеющей стали и твердых материалов.

• Матрицы для тонкого материала: предотвращают следы и деформацию на тонких листах.

Как выбрать правильную V-матрицу

1. Учитывайте материал

   Разные металлы по-разному гнутся и имеют упругий возврат. Сталь требует меньше компенсации; нержавеющая сталь — больше. Толщина влияет на выбор матрицы и результат гибки.
2. Соблюдайте правило 8x

   Ширина V-образного паза = 8 × толщина материала.

• Тонкий материал: используйте коэффициент 6×.

• Толстый материал: используйте коэффициент 10×–12×.

  Предотвращает растрескивание и повреждение матрицы.

3. Не перегружайте по тоннажу

   Рассчитайте необходимое усилие гибки. Не превышайте максимальную нагрузку матрицы. Оставляйте запас прочности 10–15%. Для тяжелого материала используйте толстые или сегментированные матрицы.
4. Выберите правильную форму пуансона

• Стандартный пуансон: универсальное применение.

• Острый угол: малые изгибы.

• Гусиная шея: глубокие каналы.

• Дуговой или индивидуальный: специальные формы.

5. Проверьте совместимость со станком

   Убедитесь, что матрица подходит под систему крепления. Высота матрицы должна соответствовать ходу станка. Обеспечьте легкую установку и точное позиционирование.

Важные рекомендации

• Всегда учитывайте упругий возврат материала.

• Соблюдайте правило 8x для ширины V-образного паза.

• Убедитесь, что матрица подходит вашему станку.

• Избегайте перегрузки, чтобы предотвратить поломку.

Сравнительная таблица международного стандарта 42CrMo (важна для выбора)

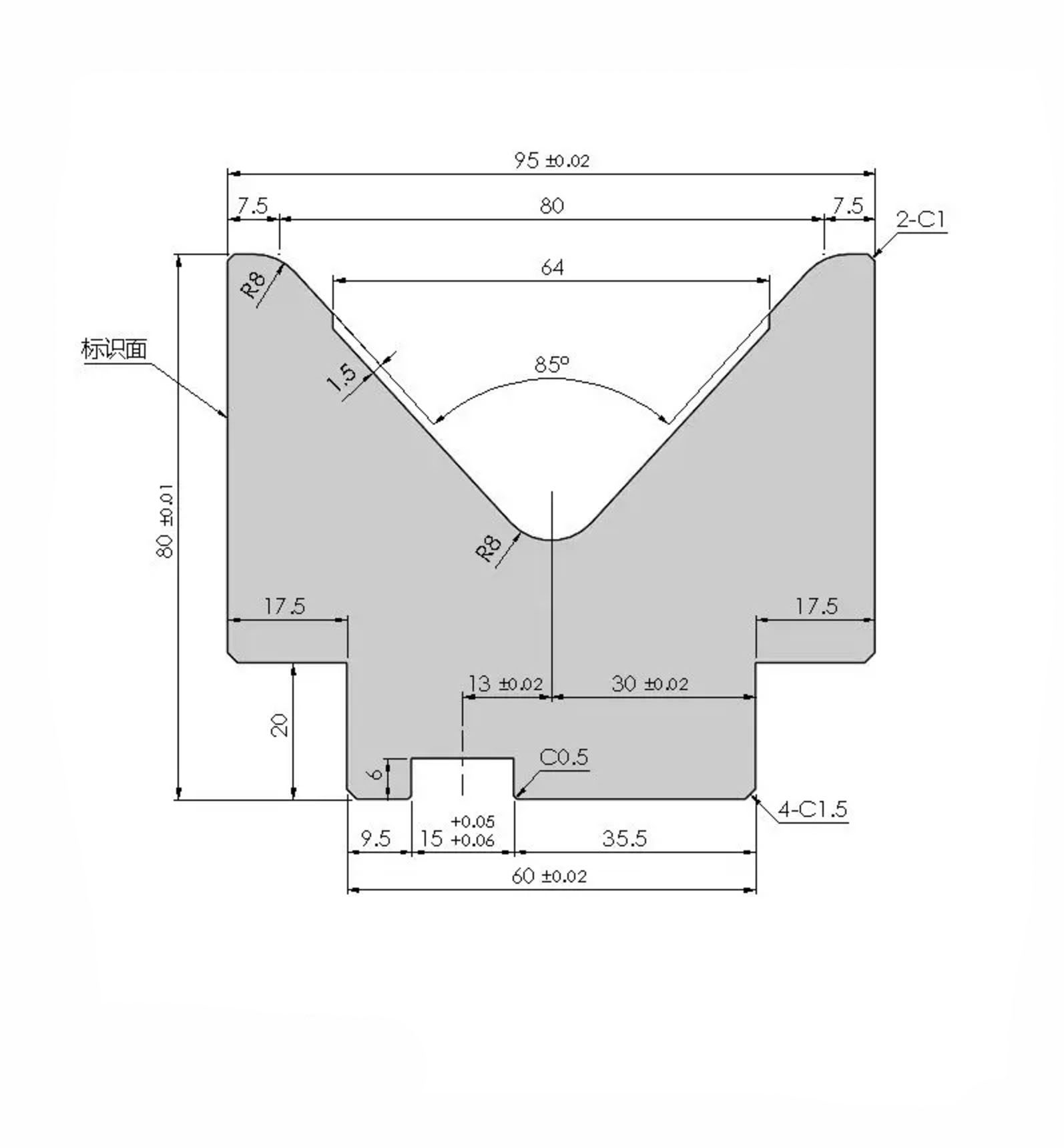

Пресс-тормоз v чертеж штампа
