Валковые штампы для гибки арматуры являются основными компонентами оборудования для обработки арматуры, напрямую влияющими на точность гибки арматуры, качество готовой продукции и эффективность работы оборудования. Основываясь на принципе механики трехточечного изгиба, эти штампы могут точно сгибать арматурный стержень различных спецификаций в различные формы, необходимые для строительных проектов, таких как хомуты, армирование балок и армирование колонн. Они широко совместимы с различными полуавтоматическими и полностью автоматическими станками для гибки арматуры с ЧПУ.

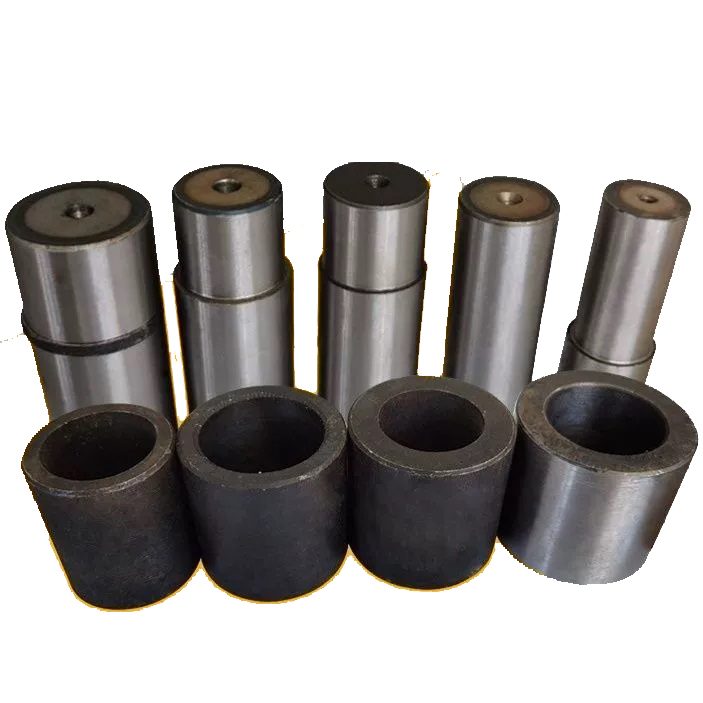

Валковые матрицы для гибки арматуры представляют собой специализированные компоненты пресс-формы, установленные на рабочем диске машины для гибки арматуры. Сердечник состоит из трех частей: центрального ролика, подвижного ролика и позиционирующего ролика. Эти три компонента работают вместе, образуя стандартизированную систему трехточечного изгиба. Благодаря скоординированному движению роликов достигается точный изгиб и придание формы арматуре. Ролики различных спецификаций можно легко заменять для удовлетворения потребностей в обработке арматуры различного диаметра.
Роликовые штампы для гибки арматуры работают по принципу трехточечного изгиба. Арматура надежно зажимается между центральным роликом и позиционирующим роликом, которые образуют фиксированные точки опоры и позиционирования. Оборудование приводит в движение подвижный ролик, совершая вращательное движение подачи, оказывая равномерное изгибающее давление на арматуру, вызывая пластическую деформацию вокруг центрального ролика для завершения операции гибки. Радиус изгиба можно гибко регулировать, изменяя диаметр центрального ролика, чтобы удовлетворить различные требования к кривизне инженерных конструкций; окончательный угол изгиба арматуры контролируется углом поворота рабочего диска, а в обычных моделях можно обеспечить бесступенчатую регулировку в диапазоне 0–180°.
В зависимости от своей основной структуры и функций валковые штампы для гибки арматуры в основном подразделяются на центральные ролики, подвижные ролики и позиционирующие ролики. Центральный ролик закреплен в центре рабочей плиты и служит опорной точкой при гибке арматуры. Его диаметр напрямую определяет минимальный радиус изгиба арматуры и является основополагающим компонентом всех операций гибки. Подвижный ролик является активным компонентом приложения силы; его положение установки можно регулировать в соответствии с требованиями обработки, и он применяет изгибающую силу посредством вращения, что делает его критически важным для контроля угла изгиба арматуры. Позиционирующий ролик является вспомогательным опорным компонентом, поддерживающим фиксированное положение для эффективного предотвращения смещения и деформации длинных арматурных стержней или нескольких параллельных арматурных стержней во время гибки, что повышает стабильность обработки.
В зависимости от характеристик диаметра адаптированной арматуры роликовые матрицы для гибки арматуры можно разделить на четыре категории: малые, средние, большие и специальные. Маленькие ролики в основном подходят для арматурных стержней диаметром 6–16 мм и в основном используются для тонкой обработки, например, для хомутов и небольших сборных арматурных стержней; средние ролики подходят для арматуры диаметром 18–28 мм и являются стандартными аксессуарами для обработки основных структурных арматурных стержней в строительных проектах, таких как балки и плиты; большие ролики подходят для арматуры большого диаметра (32-50 мм), в основном используются для обработки арматуры в тяжелых строительных компонентах, таких как колонны и стены, работающие на сдвиг; Ролики со специальными характеристиками представляют собой модели, изготовленные по индивидуальному заказу, специально адаптированные к потребностям обработки специальных материалов, таких как арматурные стержни неправильной формы, высокопрочная сталь с резьбой и высокопрочная сталь марки HRB500.
Основные параметры валковых штампов для гибки арматуры должны соответствовать отраслевым стандартам обработки арматуры и полностью соответствовать оборудованию и обрабатывающим материалам. Обычный диапазон диаметров роликов составляет 25–120 мм, который следует выбирать исходя из диаметра обрабатываемой арматуры в 1,5–5 раз, что напрямую влияет на минимальный радиус изгиба и технологичность арматуры; ширина ролика составляет 15-50 мм, в основном определяется диаметром обрабатываемой арматуры и количеством сгибаемой за один раз арматуры. Чем больше ширина, тем стабильнее зажимное и опорное воздействие на арматуру; диаметр отверстия вала составляет 16-40 мм, который должен точно соответствовать диаметру вала рабочего диска станка для гибки арматуры и является ключевым параметром для обеспечения стабильности установки формы;
Материал роликовых матриц для гибки арматуры напрямую определяет их основные характеристики, такие как твердость, износостойкость и ударопрочность. Основные используемые материалы включают Cr12MoV и D2, причем разные материалы подходят для разных условий обработки. Инструментальная сталь из сплава Cr12MoV обладает высокой твердостью, высокой износостойкостью и хорошей прокаливаемостью, а также высокой стабильностью материала, что делает ее основным выбором для традиционной обработки, подходящей для обработки обычной арматуры и арматуры средней прочности;
Точность обработки роликовых матриц для гибки арматуры напрямую влияет на качество гибки арматуры. Его производство требует множества прецизионных производственных процессов, включая прецизионную ковку, вакуумную термообработку, профессиональную обработку поверхности и прецизионное шлифование. Прецизионная ковка является основным процессом, который делает внутреннюю металлическую структуру ролика плотной посредством ковки, эффективно улучшая общую прочность конструкции и ударопрочность, а также предотвращая разрушение во время последующих операций; Вакуумная термообработка имеет решающее значение для обеспечения эксплуатационных характеристик материала. Благодаря равномерной закалке в вакуумной среде ролик достигает расчетной твердости, эффективно избегая деформации формы и обеспечивая точность размеров; прецизионное шлифование – это окончательный процесс отделки. С помощью высокоточного шлифовального оборудования допуск диаметра ролика контролируется в пределах ± 0,02 мм, что обеспечивает точность размеров и адаптируемость формы, а также точность обработки гибки.
Роликовые штампы для гибки арматуры, как основные принадлежности для станков для гибки арматуры, широко используются на этапе обработки арматуры в различных строительных проектах. Ключевые сценарии применения включают строительство зданий, строительство мостов, строительство туннелей, профессиональные заводы по обработке арматуры и заводы по производству сборных железобетонных изделий. В строительстве зданий они в основном используются для гибки арматуры в балках, колоннах, плитах, несущих стенах и других компонентах основных конструкций жилых и коммерческих зданий; в мостостроении приспособлены для точного изгиба предварительно напряженной арматуры и арматуры неправильной формы для удовлетворения проектных требований сложных мостовых конструкций; в туннельном строительстве они в основном используются для гибки и формирования арматуры в арочных конструкциях и решетчатых стальных каркасах, адаптируясь к особым условиям работы при строительстве туннелей; на профессиональных заводах по обработке арматуры они служат основным аксессуаром для массового производства арматурных компонентов стандартной формы, повышая эффективность работы; на заводах сборных железобетонных изделий они используются для обработки арматурного каркаса сборных балок, плит и лестниц, обеспечивая стандартизированное производство сборных железобетонных изделий.
При выборе валковых штампов для гибки арматуры следует соблюдать принципы совместимости, практичности и качества. Во-первых, ролик должен соответствовать модели гибочного станка; диаметр отверстия вала и способ установки ролика должны быть подтверждены заранее, чтобы обеспечить полную совместимость с рабочим диском существующей арматурогибочной машины, гарантируя стабильность установки; во-вторых, каток должен точно соответствовать характеристикам арматуры, подбирая соответствующий размер катка исходя из максимального и минимального диаметра арматуры, обрабатываемой ежедневно; кроме того, соответствующий материал следует выбирать в соответствии с условиями обработки;
Базовое техническое обслуживание следует выполнять во время ежедневного использования, чтобы обеспечить работоспособность и срок службы формы. Перед использованием убедитесь, что ролик установлен надежно, без смещения, и очистите поверхность от фрагментов арматуры, ржавчины, масляных пятен и других загрязнений; во время использования строго соблюдайте адаптированные спецификации и избегайте перегрузки или обработки арматуры, диаметр которой превышает указанный, чтобы предотвратить деформацию и сколы формы; После использования немедленно очистите все оставшиеся пятна на поверхности и нанесите антикоррозийное смазочное масло на отверстие вала и сопрягаемые поверхности, чтобы предотвратить ржавчину.
Планы технического обслуживания должны разрабатываться с учетом рабочей частоты. При регулярной пакетной обработке рекомендуется проводить комплексную техническую проверку еженедельно. Разберите ролики, чтобы тщательно очистить их от загрязнений и ржавчины, и осмотрите поверхность на наличие износа, трещин и деформаций. Проверить точность сопрягаемых поверхностей; смазать отверстия вала и вращающиеся детали и заменить устаревшую смазку; Осмотрите структуру канавок и устраните незначительный износ путем полировки. После технического обслуживания храните ролики отдельно в сухом и вентилируемом помещении, чтобы предотвратить повреждение и воздействие влаги.
Определите, следует ли ремонтировать или заменить, в зависимости от степени износа пресс-формы, чтобы не повлиять на качество обработки. Незначительные поверхностные износы и царапины, не влияющие на структуру канавок и точность размеров, можно устранить полировкой и сваркой/шлифовкой; сильный поверхностный износ, сколы, трещины или деформация канавок, а также износ и несоосность отверстий вала требуют своевременной замены; формы с общей деформацией или поломкой, которые не подлежат ремонту, следует заменять непосредственно на формы того же типа от оригинального производителя, чтобы обеспечить совместимость и точность обработки.
