Радиусный инструмент для листогибочных прессов

Радиусный инструмент для листогибочных прессов (Описание продукта на русском языке)

1. Что такое радиусная оснастка для гибочных прессов

2. Основные компоненты и принцип работы

2.1 Верхняя пресс-форма (радиусный пуансон)

2.2 Нижняя пресс-форма (радиусная матрица)

2.3 Этапы работы

1. Укладка листового металла на нижнюю пресс-форму.

2. Опускание верхней пресс-формы (радиусного пуансона) ползуном.

3. Гибка листа в заданную дугу под давлением.

4. Возврат верхней пресс-формы и извлечение готового изделия.

3. Ключевые характеристики радиусной оснастки для гибочных прессов

• Высокая долговечность: Изготовлена из стали 42CrMo, обработанной термообработкой (отпуск и закалка). Твердость HRC45–HRC50, устойчива к износу и прочна.

• Возможность кастомизации: Регулировка твердости HRC, диапазона радиуса (мм), максимальной толщины, материала, длины (835 мм/415 мм) по требованиям. ЧПУ шлифовка для нестандартных дуг.

• Хорошая совместимость: Должна соответствовать системе зажима, ходу и тоннажу гибочного станка, а также требованиям к изделию.

• Стандартизированность: Стандартные параметры (радиус 1–20 мм, максимальная толщина 1–12 мм, длина 835 мм/415 мм) подходят для большинства станков. Предусмотрены индивидуальные решения.

4. Общие классификации

4.1 По форме формирования

• Стандартные пресс-формы с прямой кромкой: для обычной прямой гибки.

• Пресс-формы для острых углов: для малых углов или компенсации упругого возврата.

• Гошечные пресс-формы: для U-образных и глубоких канальных изделий.

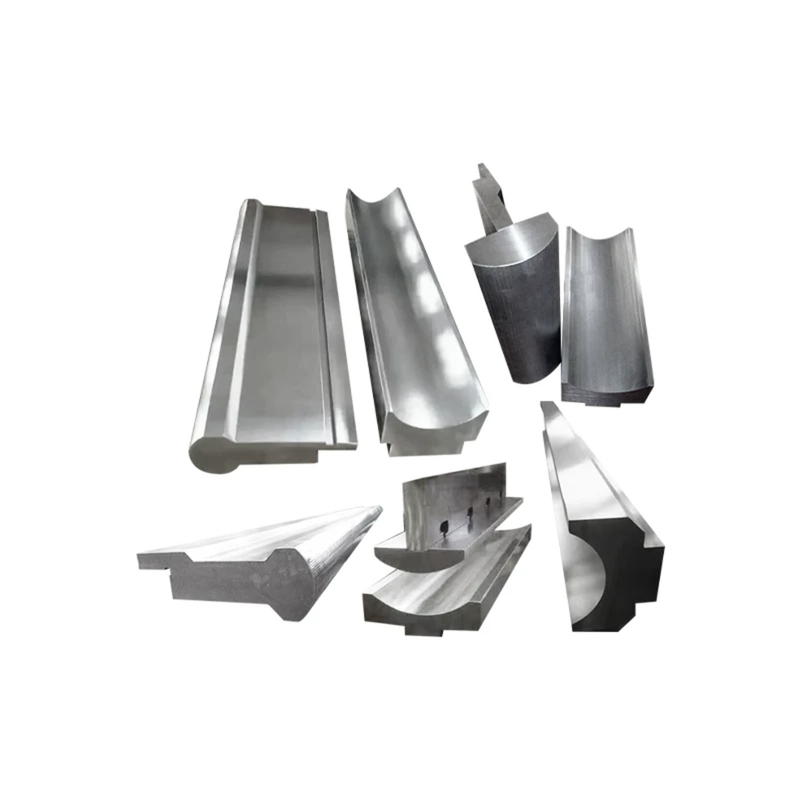

• Радиусная оснастка для гибочных прессов: основной продукт для дугообразной/скругленной гибки. Состоит из радиусного пуансона и матрицы, имеет стандартизированные параметры.

• Пресс-формы неправильной формы: индивидуальные решения для специальных изделий.

4.2 По области применения

• Стандартные пресс-формы для листового металла: для низкоуглеродистой стали, оцинкованной стали. Экономичны.

• Пресс-формы для высокопрочной стали: для нержавеющей стали, толстых листов. Повышенная твердость (HRC48–HRC50).

• Пресс-формы для тонких материалов: точное изготовление для предотвращения повреждения тонких листов.

4.3 По интерфейсу установки

• Тип Amada/Promecam: подходит для гибочных станков Amada.

• Тип Trumpf/Wila: подходит для гибочных станков Trumpf и Wila.

• Новый стандартный тип: универсальный, подходит для большинства отечественных станков.

5. Как выбрать радиусную оснастку для гибочных прессов

5.1 Учитывать характеристики материала

• Низкоуглеродистая сталь: малый упругий возврат; использовать радиусный пуансон немного меньшего размера для компенсации.

• Нержавеющая сталь/высокопрочная сталь: большой упругий возврат; использовать радиусный пуансон с твердостью HRC48–HRC50.

• Максимальная толщина оснастки должна быть не меньше толщины обрабатываемого материала.

• HRC45–HRC48 (радиус 1–10 мм, максимальная толщина 1–6 мм): для низкоуглеродистой/оцинкованной стали, длина 835 мм/415 мм.

• HRC48–HRC50 (радиус 5–20 мм, максимальная толщина 6–12 мм): для нержавеющей/высокопрочной стали, длина 835 мм/415 мм.

5.2 Соблюдать «принцип 8x»

• Тонкие листы (T＜3 мм): V=6T (меньший радиус скругления).

• Толстые листы (T＞8 мм): V=10T~12T (снижение усилия гибки).

5.3 Учитывать рабочее давление (тоннаж)

5.4 Выбрать подходящий радиусный пуансон

• Малый радиус (1–5 мм): для тонких листов и малых скруглений.

• Большой радиус (5–20 мм): для толстых листов и крупных дуг.

• Индивидуальный радиусный пуансон/матрица для специальных дугообразных форм (с применением ЧПУ шлифовки).

5.5 Обеспечить совместимость с оборудованием

• Тип хвостовика оснастки должен соответствовать системе зажима станка.

• Высота и длина оснастки (835 мм/415 мм) должны соответствовать ходу и рабочему столу станка.

6. Важные замечания

• Не игнорировать упругий возврат материала (приводит к неточной форме дуги).

• Соблюдать «принцип 8x» (предотвращает растрескивание изделия и повреждение оснастки).

• Обеспечить соответствие оснастки станку (избегает сбоев при установке).

• Подбирать твердость HRC и диапазон радиуса под толщину материала (предотвращает перегрузку).

• Выбирать радиусную оснастку, обработанную методом ЧПУ шлифовки (обеспечивает точность).

Сравнительная таблица международного стандарта 42CrMo (важна для выбора)

42crmo Инструмент для гибочного пресса с радиусом
