Инструменты для листогибочного пресса на заказ

Специальная оснастка для листогибочного пресса: для сложной гибки

Индивидуальные решения

• Каждый проект имеет уникальные проблемы (например, малые радиусы, глубокий изгиб коробки).

• Мы используем передовые технологии CAD/CAM, чтобы создавать инструменты, идеально подходящие для вашего станка.

• Это сокращает время настройки и обеспечивает бесперебойную работу.

Основные части и как это работает

Верхняя матрица

• Устанавливается на подвижный ползунок машины (оказывает давление).

• Его форма (прямая, острая, изогнутая, дугообразная) определяет внешнюю форму заготовки.

Нижняя матрица

• Фиксируется на верстаке станка (поддерживает заготовку).

• Обычно он имеет V-образную канавку.

• Ширина канавки влияет на силу изгиба, размер галтели и эффект формовки.

Принцип работы

1. Поместите металлический лист на нижнюю матрицу.

2. Ползунок перемещает верхнюю матрицу вниз, чтобы прижать лист.

3. Лист сгибается в соответствии с штампами (постоянное изменение формы).

4. После достижения заданного давления/хода верхняя матрица возвращается назад.

5. Вынимаем готовую заготовку.

Основные характеристики инструментов для листогибочного пресса

• Прочный и износостойкий : Изготовлен из легированной стали (например, 42CrMo). Термически обработан, чтобы сделать его твердым (HRC45-HRC50) и долговечным.

• Возможность индивидуальной настройки : изготавливайте пуансоны/матрицы специальной формы (дуга, гусиная шея) или V-образные канавки (8 мм, 16 мм, 24 мм) в соответствии с вашими потребностями.

• Хорошая совместимость : инструмент идеально подходит для вашего станка и заготовки (размер, форма, требования).

• Стандартные опции : Обычные инструменты подходят для обычных машин (Amada, Trumpf, Wille). Специальные инструменты могут быть настроены по индивидуальному заказу.

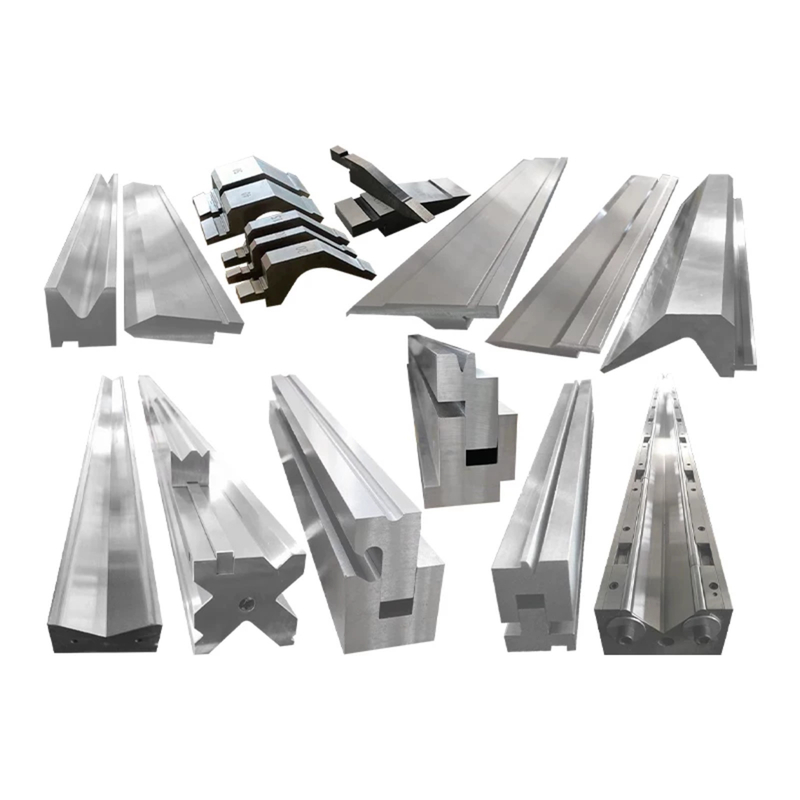

Распространенные типы инструментов для листогибочного пресса

Формируя форму

• Стандартная прямая кромка: для обычного прямого изгиба (наиболее распространенная).

• Острый угол: для небольших углов или коррекции пружинения (высокая точность).

• Гибкая шея: для заготовок U-образной формы и глубоких каналов (предотвращает помехи).

• Дуга: для изогнутых или закругленных заготовок.

• Нестандартные: изготавливаются на заказ по специальным чертежам заготовок.

По применению

• Стандартный листовой металл: для мягкой стали, оцинкованной стали (экономично).

• Высокопрочная сталь: толстый и твердый материал для пластин из нержавеющей стали/сплава.

• Тонкий материал: изготовлен с высокой точностью, чтобы предотвратить деформацию, повреждение или царапины.

По интерфейсу установки

• Amada/Promecam: подходит для машин Amada.

• Trumpf/Wila: Подходит для машин Trumpf и Wila.

• Новый стандарт: универсальный (подходит для большинства бытовых машин).

Как выбрать инструмент для листогибочного пресса

1. Соответствие характеристик материала

• Разные металлы имеют разную упругость (мягкая сталь = небольшая упругость; нержавеющая сталь = большая упругость).

• Используйте правильный угол пуансона, чтобы зафиксировать пружинение (например, 86–88° для мягкой стали; 85° для нержавеющей стали).

• Инструментальный материал: 42CrMo (твердость HRC45-HRC50, прочный и прочный).

2. Следуйте «принципу 8x» (уменьшите ширину V-образной канавки штампа).

• Основное правило: V (ширина паза) = 8 × T (толщина материала) – лучше всего подходит для пластин толщиной 3–8 мм.

• Настройка для тонких пластин (T<3 мм): V=6T (меньший галтель).

• Настройка для толстых пластин (T>8 мм): V=10T~12T (уменьшает силу изгиба).

3. Проверьте тоннаж давления

• Инструменты должны выдерживать давление станка (не допускайте перегрузок – они ломают инструменты/машины).

• Рассчитайте давление, используя толщину материала, предел прочности и ширину V-образной канавки.

• Тоннаж станка должен быть на 10–15 % меньше максимальной мощности оснастки.

4. Выберите правильную форму пуансона.

• Стандартный пуансон: Обычный прямой изгиб.

• Острый удар: небольшие углы или коррекция пружинения.

• Пуансон на гибкой стойке: заготовки U-образной формы/глубокого канала (предотвращает помехи).

• Нестандартные пуансоны: для круглых/неправильных заготовок (соответствуют чертежам).

5. Обеспечьте совместимость машины.

• Хвостовик пуансона должен соответствовать системе зажима станка (Amada, Trumpf и т. д.).

• Высота инструмента должна соответствовать ходу ползунка станка и высоте рабочего стола.

Важные примечания

• Не игнорируйте пружинение (вызывает неправильные углы).

• Следуйте «правилу 8х» (предотвращает растрескивание заготовки и повреждение инструмента).

• Проверьте совместимость машины (предотвращает сбой при установке).
