Основное руководство по комплектам пуансонов и матриц Ironworker: производительность и точность

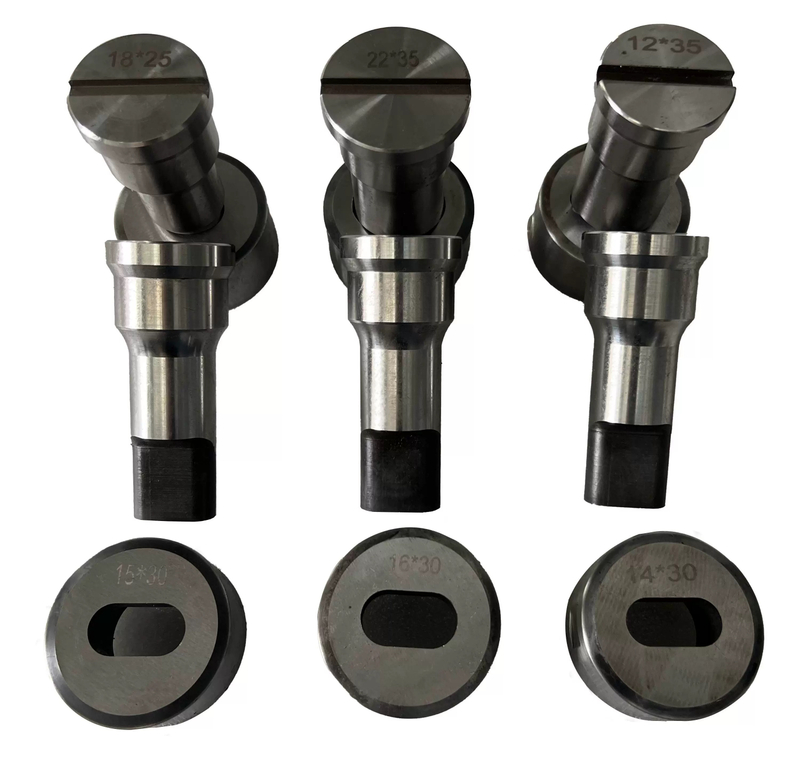

Высококачественный комплект пуансонов и штампов для металлообрабатывающих предприятий — это сердце любого цеха по производству металлов, служащее основным компонентом штамповочной станции и соответствующими ей компонентами. Пуансон, как ключевая исполнительная часть, работает в точном сочетании с штампом (включая штампы для штамповки, формовочные штампы и штампы) для выполнения операций штамповки, гибки и формовки. Выбор правильного набора пуансонов и матриц не только обеспечивает более чистые отверстия и стабильный эффект штамповки, но также защищает ваш станок от ненужных нагрузок, сокращает время простоя и снижает частоту замены инструмента. Между тем, лезвия и матрицы комбинированного штамповочно-резательного станка, которые тесно связаны с пуансонами и штампами, еще больше дополняют процесс обработки металла, обеспечивая эффективное и высокоточное производство.
Ключевые факторы выбора
Материал является основой производительности пуансона и штампа. В этом руководстве основное внимание уделяется трем высокопроизводительным инструментальным сталям — 9CrSi, Cr12MoV, DC53 — с подробным описанием их химического состава, влияния на эксплуатационные характеристики и практического применения.
Марка материала: 9CrSi, Cr12MoV, DC53
Характеристики пуансонов и штампов (твердость, износостойкость, вязкость) напрямую зависят от химического состава. Каждая из трех инструментальных сталей обладает уникальными преимуществами для различных задач обработки.
9crsi
Химический состав: C: 0,85-0,95%, Cr: 1,20-1,60%, Si: 1,00-1,30%, Mn/P/S ≤0,40%/0,030%/0,030%.
Влияние на производительность: Умеренное содержание углерода обеспечивает базовую твердость; хром повышает прокаливаемость и коррозионную стойкость; Кремний повышает прочность и термостойкость. Сбалансированная прочность и износостойкость, подходит для общей штамповки средней интенсивности (мягкая сталь, тонкостенные профили).
Кр12МоВ
Химический состав: C: 1,45-1,70%, Cr: 11,00-13,00%, Mo: 0,40-0,60%, V: 0,15-0,30%, Mn/Si ≤0,40%, P/S ≤0,030%.
Влияние на производительность: Высокоуглеродистый и хромовый материал образует износостойкий карбид хрома (HRC 60-64); молибден устойчив к высокотемпературному размягчению; ванадий измельчает зерно. Отличная износостойкость и несущая способность, подходит для тяжелых, износостойких штамповок (высокопрочная сталь, толстые пластины).
DC53
Химический состав: C: 1,00-1,10%, Cr: 8,00-9,00%, Mo: 2,00-2,50%, V: 0,80-1,10%, Si: 0,80-1,10%, Mn: 0,30-0,60%, P≤0,025%, S≤0,010%.
Влияние на производительность: модифицированный Cr12MoV со сбалансированной износостойкостью и прочностью. Повышенное содержание молибдена/ванадия решает проблему хрупкости; низкий уровень примесей обеспечивает однородность. Наилучшие комплексные характеристики, подходят для высокоточной и интенсивной штамповки (конструкционная сталь, профили).
Совместимость
Большинство мастеров по металлу (таких как Эдвардс, Гека или Пиранья) используют стандартные номера стилей (например, Стиль 162, Стиль 121). Убедитесь, что ваш набор пуансонов и штампов соответствует конкретным требованиям к держателям вашего станка, поскольку неправильная совместимость не только повлияет на точность штамповки, но также ускорит износ инструмента и повредит станок. Эта совместимость также распространяется на соответствие между пуансонами и матрицами — точная посадка обеспечивает равномерное распределение усилий во время штамповки, уменьшая заусенцы и прилипание заготовок.
Зазор матрицы
Правильный зазор (зазор между пуансоном и матрицей) имеет жизненно важное значение, и его оптимальное значение тесно связано с материалом пуансона и матрицы, а также толщиной обрабатываемого металла. Использование правильного зазора для толщины вашего металла в сочетании с износостойкостью и прочностью 9CrSi, Cr12MoV или DC53 предотвращает прилипание пробки, чрезмерные заусенцы и преждевременный износ инструмента. Например, комплекты пуансонов и матриц DC53, благодаря своей превосходной прочности, допускают немного меньшие зазоры, в результате чего края отверстий становятся более чистыми.
Признаки того, что пришло время замены
Даже высококачественные комплекты пуансонов и матриц, изготовленные из 9CrSi, Cr12MoV или DC53, со временем изнашиваются. Своевременное распознавание следующих признаков позволит избежать повреждения станка и дефектов заготовок:
Увеличенный тоннаж
Если вашему станку требуется большее давление для штамповки одного и того же материала, ваш пуансон и штамп для штамповки, скорее всего, затупились. Износостойкие свойства DC53 и Cr12MoV означают, что они сохраняют остроту дольше, чем 9CrSi, но как только тоннаж значительно увеличивается, это указывает на то, что кромка инструмента изношена и требует замены.
Грубые края
Заусенцы или неровные края на выходной стороне отверстия указывают на то, что кромка матрицы закруглена. Особенно это заметно при обработке металлов высокой твердости — матрицы Cr12MoV, обладая высокой твердостью, проявят этот знак позже, чем 9CrSi, но при появлении шероховатостей они влияют на точность последующей обработки и подлежат немедленной замене.
Изменения шума
Резкий «хлопок» вместо чистого «хлопка» может сигнализировать о чрезмерном трении из-за изношенного инструмента. Равномерная твердость и точная посадка пуансонов и матриц DC53 сводят к минимуму трение при нормальном использовании; Резкое изменение шума указывает на плохую посадку или износ, что также может сопровождаться повышенной вибрацией машины.
Увеличение срока службы инструмента
Срок службы пуансонов и штампов из 9CrSi, Cr12MoV или DC53 можно значительно продлить при правильном обслуживании, что еще больше снижает производственные затраты:
Всегда держите пуансоны смазанными: смазка уменьшает трение между пуансоном, матрицей и обрабатываемым металлом, предотвращая перегрев и износ. Это особенно важно для пуансонов и штампов из Cr12MoV, поскольку их относительно высокая хрупкость может привести к сколам при перегреве.
Регулярно проверяйте выравнивание штампового блока: Пластина штампа, как опорный и позиционирующий компонент, работает в точном сочетании с пуансоном и матрицей, обеспечивая стабильность во время резки и штамповки. Несоосность приведет к неравномерному усилию на пуансоне и штампе, что приведет к ускорению износа и снижению точности.
Выберите правильный материал для применения: используйте 9CrSi для обычной штамповки средней интенсивности, Cr12MoV для тяжелых условий эксплуатации и высокого износа и DC53 для высокоточных операций высокой интенсивности. Подбор материала в соответствии с потребностями обработки позволяет избежать ненужного износа и продлевает срок службы инструмента.

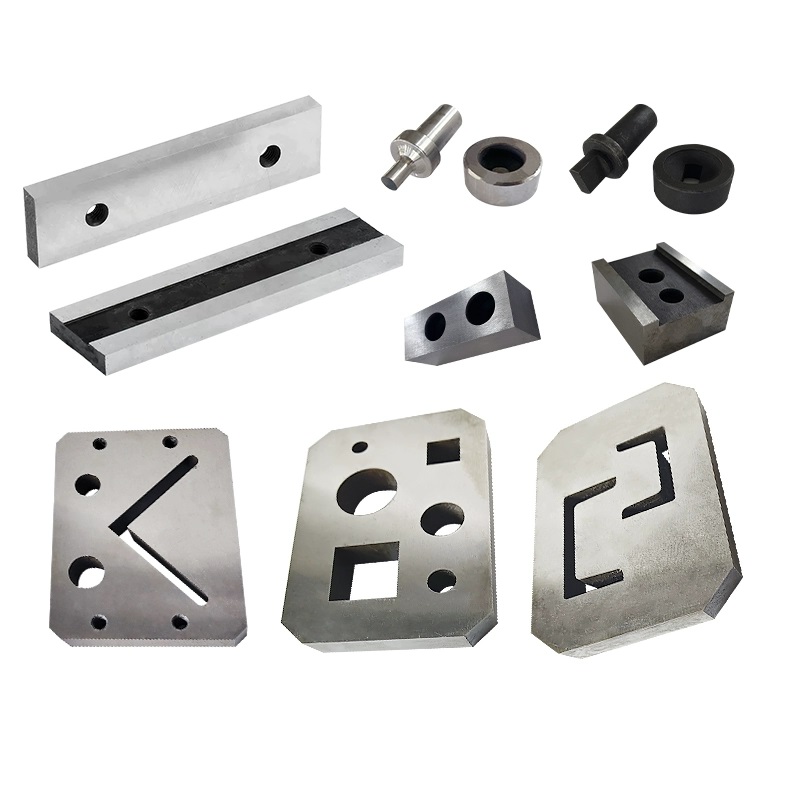

Кроме того, лезвия комбинированного штамповочно-резательного станка, также изготовленные из высококачественных инструментальных сталей (часто совместимых с 9CrSi, Cr12MoV или DC53), следует обслуживать так же, как наборы пуансонов и штампов. Эти лезвия после точной термообработки и точного шлифования имеют острые и износостойкие кромки, а регулярная смазка и проверка соосности обеспечат их эффективность и срок службы.
Независимо от того, штампуете ли вы конструкционную сталь, декоративные пластины или обрабатываете различные профили, такие как угловая сталь, швеллерная сталь и круглая сталь, прецизионный набор пуансонов и штампов для металлообработки, изготовленный из 9CrSi, Cr12MoV или DC53, является ключом к тому, чтобы каждое отверстие было готово к работе в цеху и каждый процесс формовки был стабильным. Химический состав этих инструментальных сталей напрямую определяет их эксплуатационные характеристики: 9CrSi обеспечивает сбалансированную прочность и износостойкость для общего использования, Cr12MoV превосходит износостойкость для тяжелых условий эксплуатации, а DC53 обеспечивает наилучшие комплексные характеристики для высокоточных операций. Выбрав правильный материал, обеспечив совместимость, поддерживая необходимый зазор между штампами и выполняя регулярное техническое обслуживание, вы можете максимально продлить срок службы вашего пуансона и штампа, сократить трудозатраты и отходы заготовок, а также добиться эффективного и высококачественного производства металлов.
