Специальные аксессуары Core для обработки предварительно напряженных стальных стержней при производстве свай из бетонных труб
Фиксированные и подвижные лезвия, штампы и зажимы для стальных стержней являются основными специальными принадлежностями для обработки предварительно напряженных стальных стержней при производстве свай из бетонных труб и свай PHC. Они охватывают весь процесс вырубки и резки фиксированной длины, высадки концов, натяжения и зажима высокопрочных предварительно напряженных стальных стержней.
Точность, характеристики материала и адаптируемость этих компонентов напрямую определяют качество обработки стальных стержней, что в дальнейшем влияет на надежность предварительно напряженного крепления, прочность конструкции и общую степень квалификации готовых трубных свай.

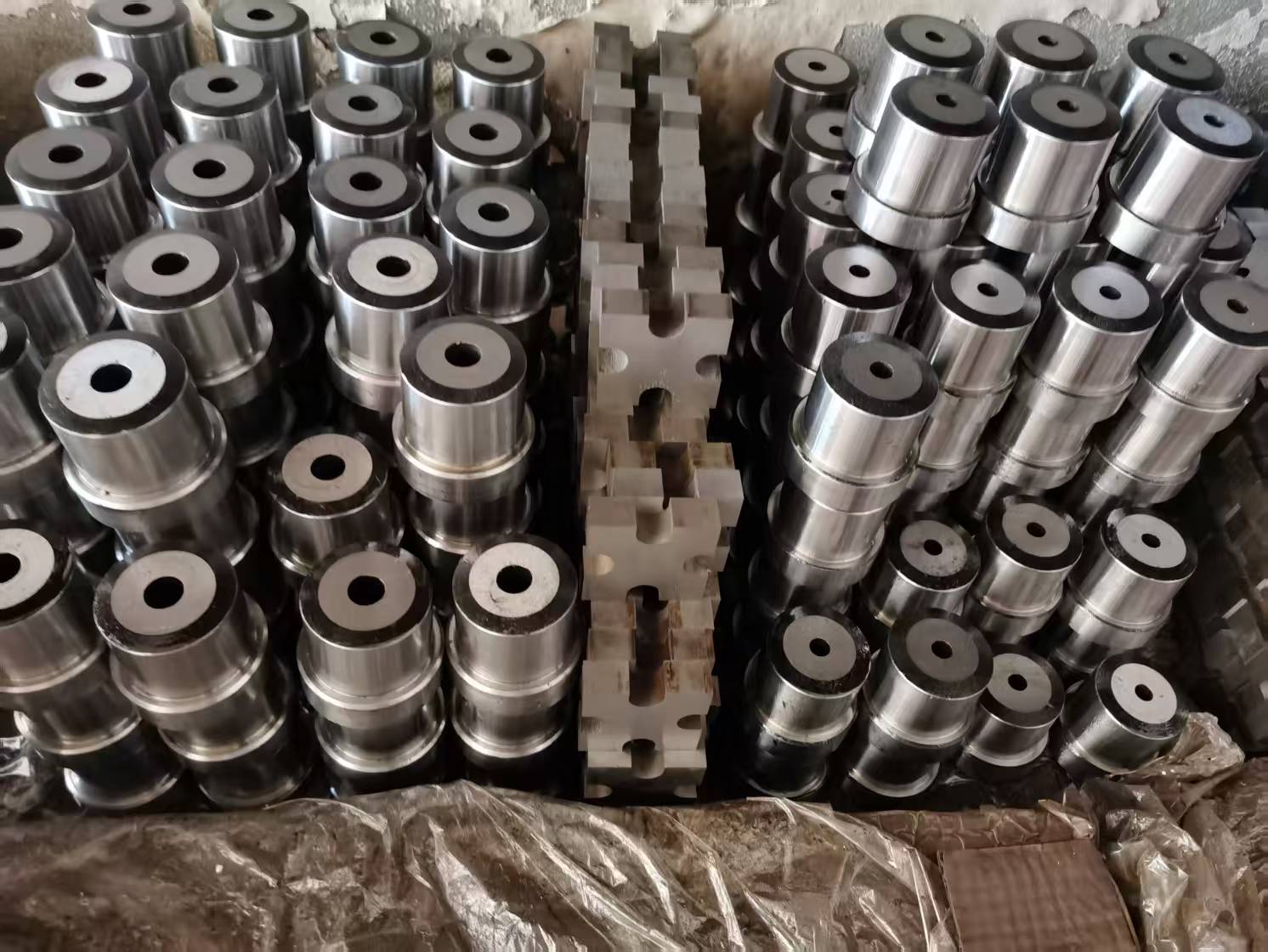

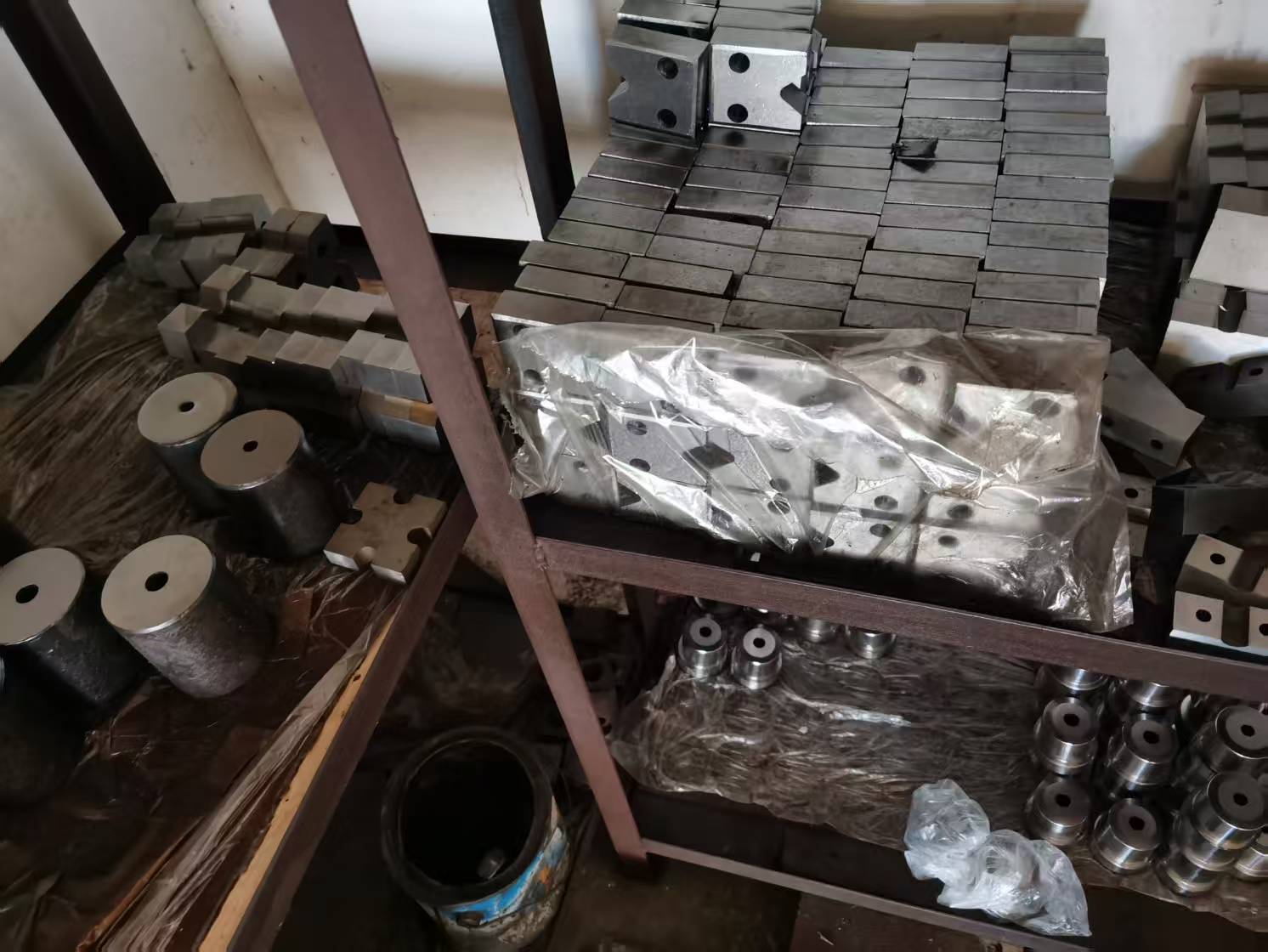

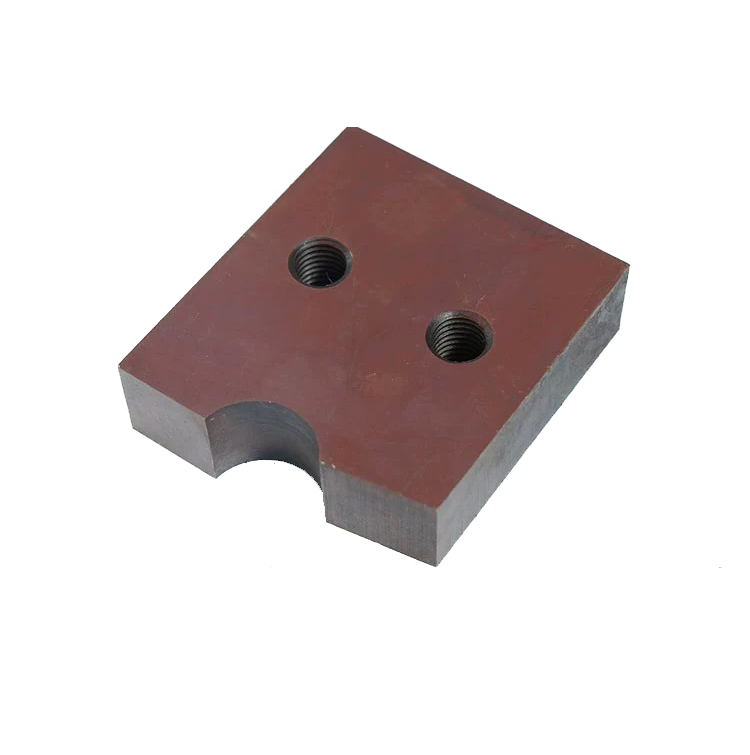

Фиксированные и подвижные лезвия: аксессуары для резки сердцевины предварительно напряженных стальных стержней
Неподвижные и подвижные лезвия представляют собой специальные быстроизнашивающиеся детали для резки высокопрочных предварительно напряженных стальных прутков. В отличие от обычных режущих инструментов, используемых для резки труб или заготовок, эти лезвия специально разработаны для высокопрочных стальных прутков малого диаметра.
Их основные функции включают в себя вырубку стальных стержней фиксированной длины и обрезку лишних секций после натяжения, которые служат ключевыми компонентами резки на всей технологической линии.
Принцип работы лезвия
При поддержке неподвижного лезвия и возвратно-поступательном движении подвижного лезвия с гидравлическим приводом создается стабильное и точное усилие сдвига. Это обеспечивает вертикальную резку стержней из поликарбонатной стали и предварительно напряженной стальной проволоки без заусенцев, гарантируя постоянную длину заготовки и избегая дефектов резки, которые могут отрицательно повлиять на последующую осадку и натяжение.
Применимые характеристики
В основном используется для стандартных предварительно напряженных стальных стержней при производстве трубчатых свай: Φ7,1 мм, Φ9,0 мм, Φ10,7 мм, Φ12,6 мм.
Выбор материала и требования к производительности
Резка стальных стержней предполагает высокую силу сдвига и постоянное трение металла, поэтому материал лезвия должен обладать превосходной износостойкостью и устойчивостью к сколам кромки. Наиболее часто используемым материалом является штампованная сталь Cr12MoV для холодной обработки , отличающаяся высокой твердостью, хорошей ударной вязкостью и высокой стабильностью размеров при тяжелых нагрузках.
Химический состав Cr12MoV и его эффекты
Cr12MoV – это высокоуглеродистая инструментальная сталь с высоким содержанием хрома, имеющая типичный химический состав (массовая доля):
Углерод (C): 1,45–1,70 % — Обеспечивает высокую твердость и износостойкость после закалки, обеспечивая сохранение остроты режущей кромки в течение длительного срока службы.
Хром (Cr): 11,0–12,5% — Образует массивные твердые карбиды, значительно улучшая износостойкость, прокаливаемость и коррозионную стойкость.
Молибден (Mo): 0,40–0,60 % — улучшает зернистую структуру, снижает отпускную хрупкость, повышает жаропрочность и ударную вязкость, предотвращает растрескивание при высокоскоростном сдвиге.
Ванадий (V): 0,15–0,30 % — дополнительно измельчает зерно, повышает прочность и стабильность кромки, эффективно предотвращая скалывание и поломку под ударными нагрузками.
При правильной вакуумной термообработке Cr12MoV может достигать стабильной твердости 58–62 HRC , сочетая в себе высокую твердость и достаточную вязкость, чтобы выдерживать миллионы циклов резания без потери точности.

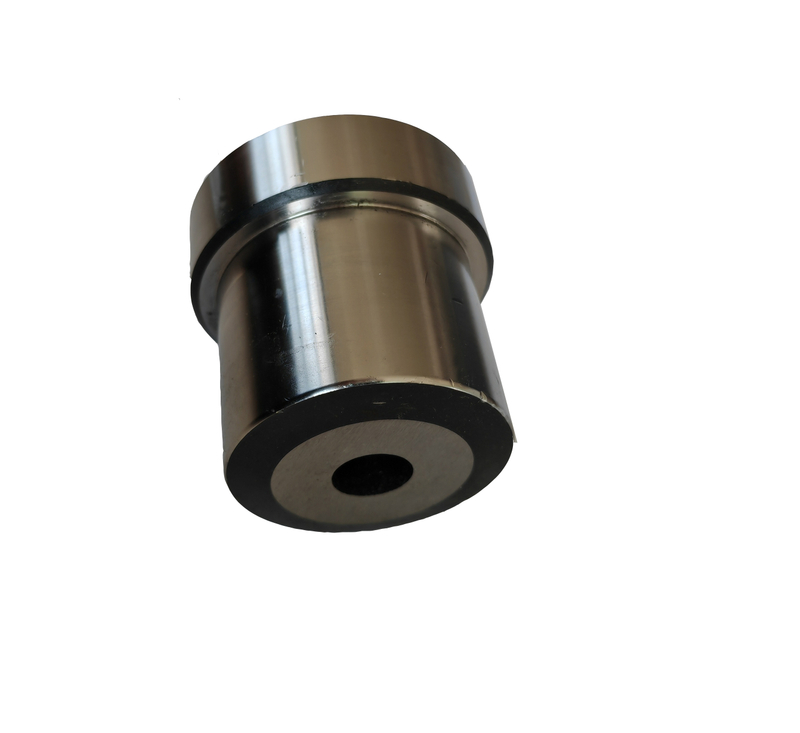

Головка для высадки стальных стержней: приспособление для формования ключа для анкеровки
Штамповочная матрица является формой для формирования стержня механизма высадки стальных стержней и важнейшим компонентом надежной предварительно напряженной анкеровки. При изготовлении трубчатых свай конец каждого стального стержня должен быть высажен в стандартную головку опоры, чтобы обеспечить надежное соединение с анкерной пластиной во время натяжения.
Точность полости штампа напрямую определяет качество формовки головки сваи, что важно для безопасного и стабильного предварительного напряжения.
Зажим для стального стержня: компонент точного позиционирования и зажима
Зажим заголовка — это специальный аксессуар для позиционирования и зажима, используемый вместе с штампом заголовка. Его основная роль заключается в надежном удержании стального стержня и поддержании высокой соосности между стальным стержнем и полостью штампа, предотвращении эксцентриситета или смещения во время высадки, чтобы обеспечить круглую, полную и однородную головку пирса.
Ключевые функции фиксатора курса
Высокоточное позиционирование
Контролирует отклонение соосности между концом стального стержня и полостью матрицы в пределах ≤0,03 мм, предотвращая такие дефекты, как эксцентричные головки, плоские головки или недостаточное заполнение материалом.
Стабильный зажим под высоким давлением
Надежно фиксирует стальной стержень при осадочном давлении 50–200 кН без осевого проскальзывания, обеспечивая соответствие диаметра головки опоры (обычно в 1,5–2 раза больше диаметра стального стержня) проектным требованиям.
Защита поверхности стального стержня
Зажимная поверхность плотно прилегает к стальному стержню, чтобы избежать повреждения поверхности или наклепа, сохраняя первоначальные механические свойства высокопрочного стального стержня.
Комплексная ценность основных аксессуаров

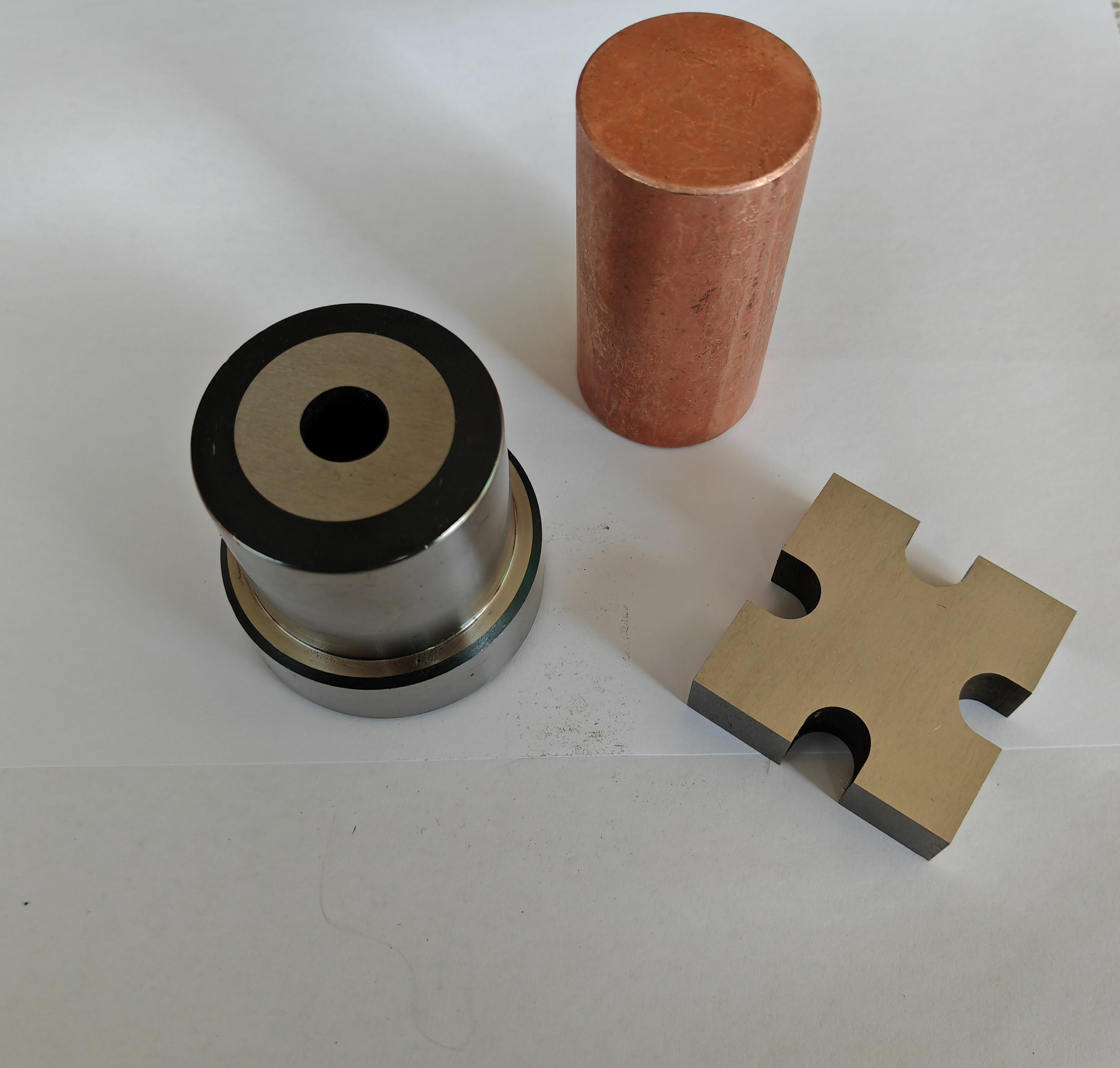

Неподвижные и подвижные лезвия, штампы и зажимы составляют полный набор основных компонентов для обработки предварительно напряженных стальных прутков. Благодаря четкому функциональному разделению и слаженной работе они контролируют качество обработки: от резки до осадки и натяжения.
Неподвижные и подвижные лезвия, как быстроизнашивающиеся детали, требуют разумного выбора материала и регулярной замены.
Заголовочные плашки напрямую определяют безопасность анкеровки и целостность сваи.
Высокоточные зажимы обеспечивают равномерное распределение предварительного напряжения и стабильную общую производительность свай PHC.
В автоматизированных линиях по производству свай PHC высококачественные, точно заточенные лезвия не только повышают эффективность резки, но также уменьшают заусенцы и обеспечивают прямоугольность концов, закладывая прочную основу для высококачественного формирования опор и надежной сварки каркаса, что в конечном итоге повышает структурную долговечность и безопасность бетонных трубчатых свай.
