Инструменты для листогибочного пресса: полное руководство по устранению ошибки угла изгиба и пружинения
1. Основные характеристики и технические характеристики
Прецизионное шлифование с ЧПУ ±0,01 мм : каждая рабочая поверхность полностью обрабатывается на станке с ЧПУ и шлифуется с жесткими допусками. Это устраняет различия в размерах между партиями и обеспечивает постоянство углов изгиба при крупносерийном производстве.
Модульная сегментированная конструкция : стандартная длина сегментов составляет 20 мм, 40 мм, 200 мм, 500 мм и 800 мм. Сегментная сборка подходит для заготовок любой длины, снижает общий вес инструмента и позволяет быстро заменять изношенные отдельные сегменты вместо целых комплектов штампов.
Глобальная совместимость с быстрым зажимом : Изготовлено в соответствии с европейскими, американскими и японскими промышленными стандартами. Подходит для систем быстрого крепления Wila и Amada. Полная смена инструмента может быть произведена в течение 2 минут, что сокращает время простоя станка.
Износостойкость, подвергнутая термообработке для тяжелых условий эксплуатации : Доступны модели из легированной стали 42CrMo и 55SiCr. Комплексная термообработка и плазменно-ионное азотирование обеспечивают твердость поверхности 52–56 HRC, повышая износостойкость на 60 % по сравнению с обычными необработанными матрицами из углеродистой стали, что обеспечивает долгосрочное стабильное производство.

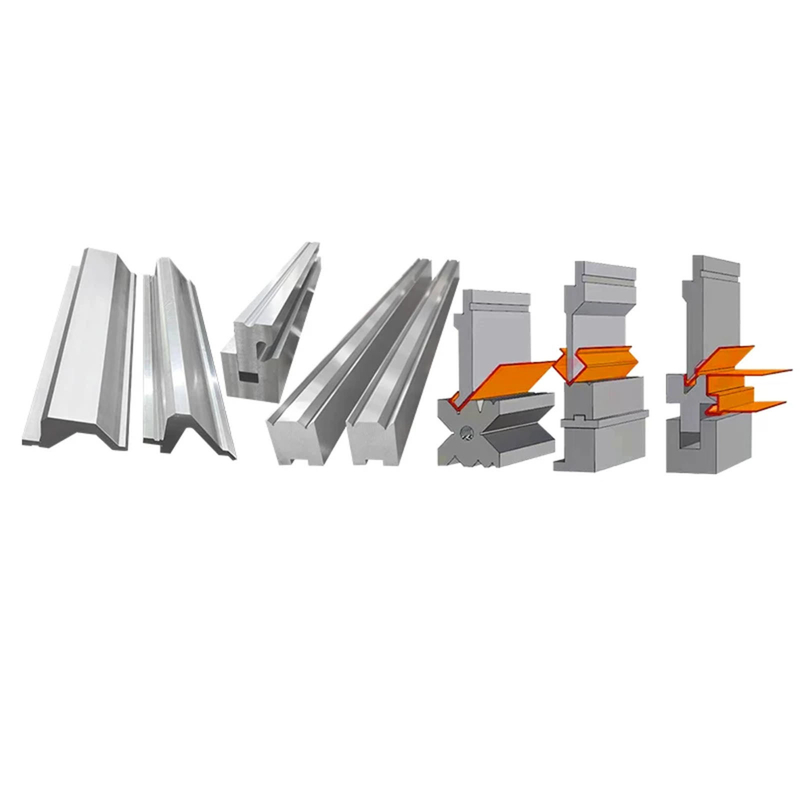

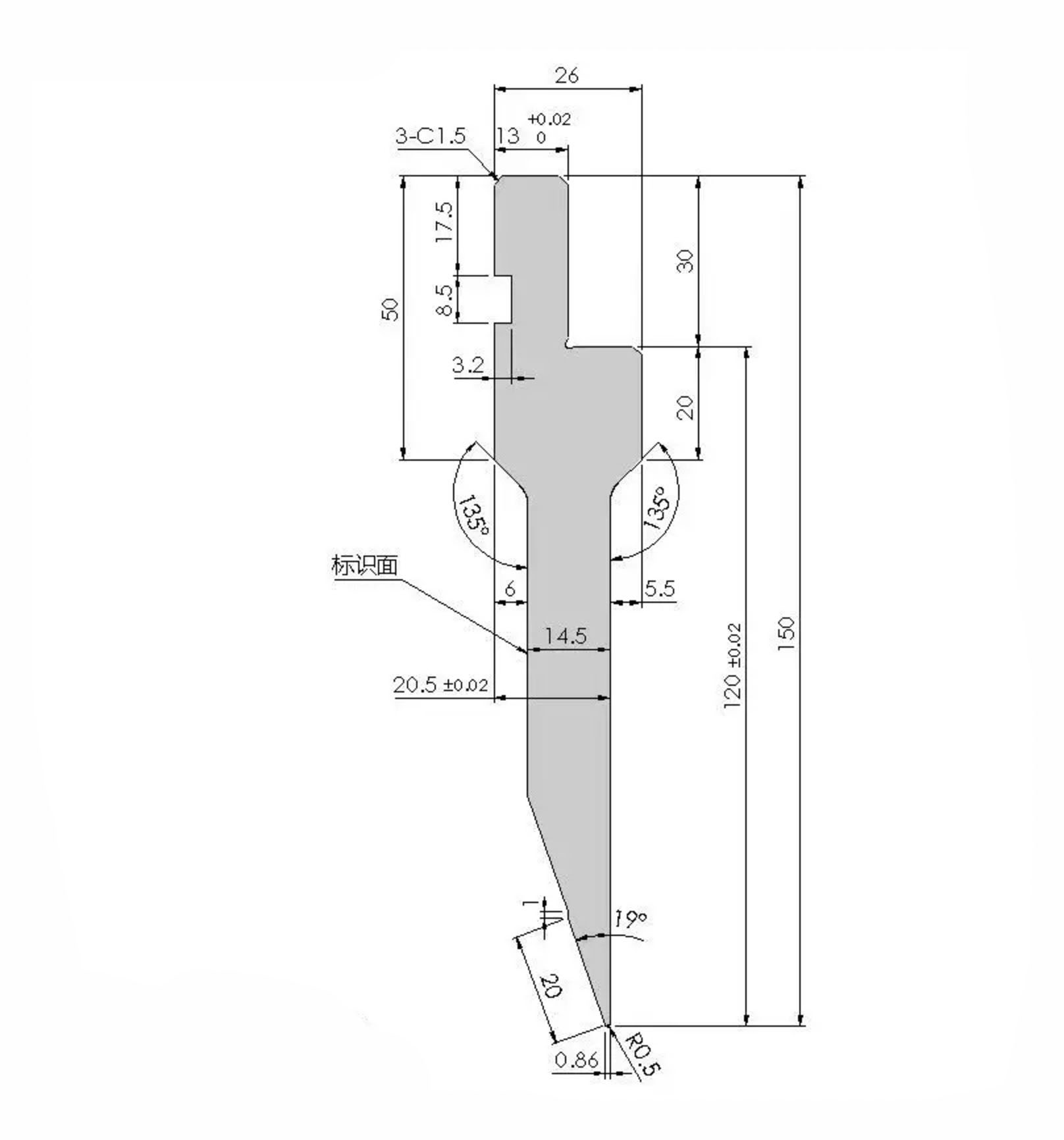

Полный ассортимент стандартных и нестандартных пуансонов : в наличии имеются острые углы пуансонов 86°, 88°, 90° и 30°. По техническим чертежам заказчика доступны нестандартные радиусные матрицы, плющильные матрицы и инструменты специальной формы.
Встроенная конструкция компенсации пружинистости : специально разработанная геометрия острого перегиба на 85° компенсирует естественную упругость нержавеющей стали и высокопрочной стали, эффективно решая распространенную проблему слишком больших углов раскрытия после изгиба.
Усиленная конструкция, предотвращающая скручивание : оптимизированные профили шпоночных пазов и плеч предотвращают скручивание инструмента при смещении и частичных нагрузках. Это продлевает срок службы как оснастки, так и оборудования листогибочного тормоза.
2. Сравнение технических параметров
| Параметр | Европейский стандарт умирает | Американские стандартные штампы | Сверхмощные долговечные штампы |
| Верхний стиль пуансона | Сегментированный острый пуансон 90°/88° | Цельный пуансон с хвостовиком 3/4 дюйма. | Сменный пуансон Dual-V |
| Нижнее V-образное отверстие (мм) | 6/8/12/16/20/25/32/40 | 0,472 дюйма ~ 2,0 дюйма (12–50 мм) | 6~50 мм с закаленными износостойкими вставками |
| Угловой допуск | ±0,2° | ±0,3° | ±0,15° |
| Твердость (HRC) | 50–52, азотированный слой 0,2 мм. | 48–50 | 54–56 со сверхточной обработкой поверхности |
| Стандартная длина (мм) | 835/415/сегментированный 835 мм | Максимальная нестандартная длина: 3050 мм. | Максимальная длина модульной сборки: 4000 мм. |
| Применимая толщина листа | 0,5–12 мм (Правило: V ≈ 8× толщина листа) | 0,8–16 мм | 0,5–20 мм (высокопрочная сталь) |
Формулы гибки на месте
Рекомендуемая ширина V-образного проема = толщина листа × 8~10
Расчет тоннажа на изгиб = (1,42 × Предел прочности материала на разрыв × t⊃2; × Длина изгиба) ÷ Ширина V-образного отверстия3. Часто задаваемые вопросы
3. Часто задаваемые вопросы
Вопрос 1: С какими марками листогибочных тормозов совместимы штампы ALAS?
A1: Гибочные матрицы ALAS подходят для всех основных моделей листогибочных прессов, включая Amada, Trumpf, Wila, Bystronic, LVD, Accurpress и Cincinnati. Все инструменты производятся в соответствии с европейскими стандартами точности, промышленными стандартами США и новейшими спецификациями Wila по зажимам, что обеспечивает универсальную совместимость.
В2: Какие материалы и уровни твердости используются для гибочных штампов ALAS?
A2: Стандартные матрицы изготовлены из высококачественной легированной стали 42CrMo. Доступны специальные сплавы для условий работы в условиях сильного износа и тяжелых нагрузок. Вся оснастка проходит индукционную закалку и отпуск по всей длине, достигая твердости HRC 45–50, что обеспечивает стабильную точность и устойчивость к деформации. Ионно-азотированные штампы достигают твердости HRC 52–56, что обеспечивает повышенную твердость поверхности и износостойкость.
В3: Можно ли напрямую обменивать штампы европейского и американского стандартов?
A3: Прямой обмен невозможен. Европейские штампы имеют хвостовик пуансона диаметром 42 мм, тогда как в американских штампах используются шпоночные пазы размером 1/2 дюйма или 3/4 дюйма. Для установки, не соответствующей стандартам, требуются адаптеры или модернизированные станочные зажимные устройства. Оригинальные подобранные системы зажима обеспечивают наиболее точные и стабильные результаты гибки.
В4: Когда следует перетачивать или заменять штампы?
A4: Перешлифовка штампа требуется, когда на заготовках имеются постоянные заусенцы, погрешность угла изгиба превышает 0,5° или появляются видимые вмятины внутри V-образных канавок. Полная замена необходима в случае сильно сколов или необратимой деформации кромок инструмента, чтобы избежать брака партий.
В5: Предоставляете ли вы нестандартные гибочные штампы по индивидуальному заказу?
А5: Да. Мы изготавливаем специальные инструменты для сложных требований к гибке, в том числе пуансоны с глубокими гусиными шеями, многорычажные нижние матрицы, инструменты для смещенной гибки и матрицы нестандартных радиусов. Наша команда инженеров предоставляет файлы 2D и 3D дизайна для подтверждения заказчиком перед началом производства. Просто отправьте чертежи деталей, толщину листа и модель машины, чтобы получить индивидуальное решение.
Вопрос 6: Что лучше для гибки штампов: сталь 42CrMo или сталь T8?
A6: Легированная сталь 42CrMo обеспечивает превосходную прочность и усталостную прочность, что делает ее идеальной для крупнотоннажных и повторяющихся операций гибки. Сталь Т8 обладает более высокой твердостью, но хрупка и склонна к сколам кромок при больших нагрузках. Ионно-азотированный 42CrMo является наиболее надежным и экономичным вариантом для ежедневного производства гибки листового металла.
Вопрос 7: Почему изгибы из нержавеющей стали открываются более чем на 90°? Как исправить проблемы с пружинением?
A7: Увеличение угла вызвано пружинением материала. Нержавеющая сталь и высокопрочная сталь имеют гораздо более высокие показатели упругого возврата, чем мягкая углеродистая сталь. Для обычной мягкой стали пуансоны под углом 86° или 88° позволяют получить точные изгибы на 90°. Для нержавеющей и высокопрочной стали пуансоны с перегибом на 85° или 78° эффективно противодействуют пружинению. В то время как станки с ЧПУ поддерживают регулировку хода, инструменты с компенсацией точности обеспечивают более стабильную и постоянную точность гибки в течение длительного времени.
Вопрос 8: Как правильно выбрать ширину V-образного отверстия для листа различной толщины?
A8: Базовым стандартом отрасли является V-ширина = 8 × толщина листа , подходит для листов толщиной 3–8 мм со сбалансированной силой изгиба и чистыми результатами формовки.
Толщина листа < 3 мм: используйте V = 6T, чтобы добиться плавных внутренних радиусов и предотвратить деформацию листа.
Толщина листа > 8 мм: используйте V = 10T~12T, чтобы уменьшить требуемый тоннаж гибки и защитить края матрицы.
Лист толщиной 2 мм: рекомендуется использовать канавки V16 или V20, чтобы избежать растрескивания и несоответствия углов.
Вопрос 9: Как ALAS обеспечивает равномерную точность гибки по всей длине машины?
A9: Все важные рабочие поверхности тщательно отполированы. Мы применяем строгий контроль допусков по общей высоте матрицы и размерам V-образных канавок, обеспечивая постоянную точность гибки по всей рабочей длине машины без отклонения сегментов.
В10: Каков срок изготовления нестандартных штампов?
A10: Изготовление оснастки по индивидуальному заказу занимает от 15 до 25 дней в зависимости от сложности конструкции. Срочная обработка доступна для заказов образцов. Все готовые штампы покрыты антикоррозионным маслом и упакованы в деревянные ящики экспортного качества для безопасной международной транспортировки.
Вопрос 11: Каковы стандартные размеры сегментов европейских штампов?
А11:
Набор 835 мм (10 шт.): 10 мм, 15 мм, 20 мм, 40 мм, 50 мм, 100 мм, 100 мм (смещение влево), 100 мм (смещение вправо), 200 мм, 300 мм.
Набор 415 мм: 10 мм, 15 мм, 20 мм, 40 мм, 50 мм, 100 мм, 180 мм.
Вопрос 12: Подойдут ли штампы из 42CrMo к моей существующей системе зажима?
A12: Полностью совместим. Пластины ALAS 42CrMo соответствуют мировым стандартам установки и поддерживают системы крепления Euro/Promecam, Wila/Trumpf и традиционные американские системы крепления. Хвостовики и монтажные поверхности, обработанные на станке с ЧПУ, обеспечивают плотную, стабильную установку без зазоров и отсутствие раскачивания во время работы.
4. Пошаговое руководство по установке и калибровке штампа
Шаг 1. Выключите оборудование и очистите монтажные поверхности.
Выключите гидравлический силовой агрегат и полностью сбросьте внутреннее давление в системе. Полностью удалите все старые инструменты. Протрите зажимные канавки и рабочий стол станка безворсовой тканью, чтобы удалить металлическую стружку, заусенцы и остатки грязи, которые могут привести к неравномерному монтажу.
Шаг 2. Установите сегментированные верхние пуансоны
Расположите сегментированные пуансоны от центра заготовки наружу так, чтобы они соответствовали необходимой длине гибки. Полностью посадите хвостовики пуансона в быстродействующие зажимы и зафиксируйте под стандартным гидравлическим давлением 280 бар. Убедитесь, что прямолинейность пуансона по всей длине не превышает 0,05 мм на метр.
Шаг 3. Разместите и выровняйте нижние матрицы
Плотно поместите нижние штампы на гнездо штампа, затем совместите центральную линию штампа с предварительно установленными верхними пуансонами. Выберите правильный размер V-образного отверстия в соответствии с правилом толщины листа 8×, затем надежно затяните все стопорные болты.
Шаг 4. Отрегулируйте ход поршня и задний упор.
Медленно перемещайте ползунок машины вниз, пока острие пуансона не войдет примерно на 3 мм в нижнюю V-образную канавку. Отрегулируйте нижнюю мертвую точку, чтобы зарезервировать достаточную компенсацию упругого возврата, затем введите параметры коррекции угла на панель управления ЧПУ.
Шаг 5: Пробный изгиб и точная калибровка
Выполните пробную гибку, используя отходы того же сорта и толщины, что и стандартные производственные детали. Измерьте угол изгиба цифровым транспортиром. Выполняйте точную настройку глубины подъема или добавляйте тонкие регулировочные прокладки до тех пор, пока окончательная угловая погрешность не упадет в пределах ±0,3°.
Шаг 6. Смажьте и запишите данные по техническому обслуживанию.
Нанесите противозадирную промышленную смазку на контактные поверхности матрицы и направляющие станка. Запишите все параметры настройки для дальнейшего использования. Регулярно проверяйте состояние износа матрицы после каждых 5000 циклов гибки.
5. Отраслевые стандарты, данные лабораторных испытаний и производственный пример.
Соответствие отраслевым стандартам
ASTM E290-22: Стандартные методы испытаний на изгиб металлических материалов
DIN 55271: Гибка листового металла. Терминология и условия расчета изгибающей силы.
ISO 2768-mK: Общие допуски линейных и угловых размеров.
Случай применения в полевых условиях
Профессиональный производитель корпусов из нержавеющей стали столкнулся с постоянным превышением угла изгиба на 2–3° и высокой скоростью доработки при использовании стандартных пуансонов под углом 90° для производства нержавеющей стали 304. После перехода на азотированные пуансоны с компенсацией пружинения ALAS 85° и соответствующие нижние V-образные штампы угол изгиба стабилизировался в пределах ±0,2°. Доработка продукта была практически исключена, а инструменты не показали явного износа после 8 месяцев непрерывного крупносерийного производства.
6. Резюме
Точный контроль угла и стабильное устранение пружинения : заранее разработанная геометрия перегиба и соответствующие размеры V-образного отверстия принципиально исключают ошибки гибки, обеспечивая стабильное качество серийной продукции.
Снижение долгосрочных производственных затрат : высококачественный сплав 42CrMo и профессиональная азотированная термообработка продлевают срок службы инструмента, сокращают время простоя режущего станка и увеличивают расходы на повторную закупку инструмента.
