Руководство по инструментам гибочного пресса (матрицы гибочных машин)
Инструменты для листогибочного пресса представляют собой специальные формовочные инструменты, работающие в сочетании с гибочными машинами. Являясь основными деталями для гибки листового металла, они состоят из верхней и нижней оснастки. Когда салазки станка прижимаются к рабочему столу, металлические листы зажимаются между двумя инструментами. Материал сгибается, принимая заданные углы и формы, такие как прямой угол, U-образная и V-образная форма. Эти инструменты широко используются в машиностроении, изготовлении листового металла, метизах и шкафах. Мы поставляем надежные листогибочные станки с ЧПУ и практичные решения для гибки для ежедневного производства.
Основные части и принцип работы
Верхняя оснастка
Он фиксируется на подвижной полозке и выполняет функцию прижимающей части.
Различные конструкции, включая прямую кромку, острый угол, гибкую шейку и дугу, определяют окончательную форму гибки. Мы поставляем прочные пуансоны листогибочного пресса 4140 для длительного стабильного использования.
Нижняя оснастка
Он остается зафиксированным на рабочем столе и удерживает заготовки.
Паз типа V является основной структурой. Ширина канавки напрямую влияет на силу изгиба, размер угла и внешний вид готового изделия.
Как это работает
Положите металлический лист на нижний инструмент.
Верхний инструмент равномерно прижимается
Материал образует постоянный изгиб по контуру инструмента.
Прекратите нажатие после достижения необходимой глубины и давления.
Поднимите верхнюю оснастку и выньте готовое изделие.
Особенности продукта
-
Высокая жесткость и износостойкость.

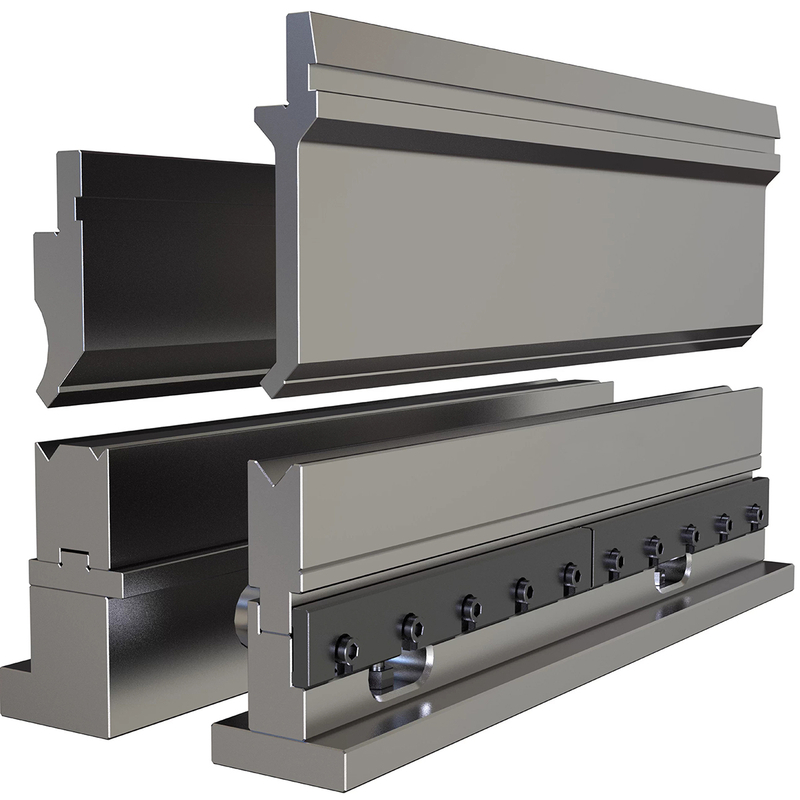

Изготовлен из листогибочного пресса из 42CrMo. После закалки и отпуска твердость достигает HRC45–HRC50. Инструменты выдерживают частое сжатие и трение без легкого повреждения.
-
Гибкое индивидуальное обслуживание
Мы производим пуансоны и V-образные инструменты, дуговые инструменты и инструменты специальной формы. Общие размеры пазов составляют 8 мм, 16 мм и 24 мм и подходят для листов различной толщины.
-
Хорошая производительность при установке
Все инструменты хорошо сочетаются со структурой зажима машины, ходом салазок и стандартной нагрузкой давления. Размеры строго соответствуют фактическим чертежам обработки.
-
Стандартные и серийные характеристики
Стандартные инструменты подходят для гибочных станков основных марок. Специальные гибочные инструменты с ЧПУ доступны для удовлетворения особых производственных требований.
Распространенные типы продуктов
Классификация по форме изгиба
Инструмент с прямой кромкой: базовый выбор для регулярной плоской гибки.
Инструмент с острым углом: используется для изгиба под узким углом и регулировки пружинения.
Инструмент с гибкой шейкой: идеально подходит для обработки глубоких U-образных канавок, позволяет избежать столкновений во время обработки.
Инструмент «Дуга»: создание закругленных углов и изогнутых деталей.
Оснастка специальной формы: Изготавливается по чертежам заказчика.
Классификация по обрабатываемому материалу
Стандартные инструменты для листового металла: подходят для низкоуглеродистой и оцинкованной стали, экономичны.
Инструменты из высокопрочной стали: утолщенный корпус подходит для пластин из нержавеющей стали и твердого сплава.
Инструмент для тонких пластин: точная обработка предотвращает появление царапин, короблений и деформаций.
Классификация по стилю установки
Инструмент для листогибочного пресса типа Amada: Совместим с оборудованием Amada и Promecam.
Тип Trumpf & Wila: соответствует гибочным машинам соответствующих марок.
Универсальный стандартный тип: работает с большинством местных гибочных устройств.
Практические советы по выбору инструмента
1. Соответствие свойствам сырья
Мягкая сталь слегка подпрыгивает. Используйте пуансон от 86° до 88° для стандартного изгиба на 90 градусов.
Нержавеющая сталь и высокопрочная сталь имеют очевидный отскок. Выберите пуансон 85°, чтобы исправить угловое отклонение.
Инструменты для гибочного пресса из 42CrMo являются основным материалом, сбалансированным по прочности и твердости после термообработки.
2. Следуйте правилу 8-кратной толщины.
Лист толщиной от 3 до 8 мм: ширина V-образного паза в 8 раз превышает толщину материала.
Лист толщиной менее 3 мм: установите ширину канавки в 6 раз больше толщины, чтобы получился аккуратный маленький угол.
Лист толщиной более 8 мм: увеличьте толщину в 10–12 раз, уменьшите изгибающую силу для защиты инструментов.
3. Соблюдайте безопасный диапазон давления.
Рассчитайте необходимое давление на основе толщины материала, прочности на разрыв и размера канавки. Оставляйте запас прочности от 10% до 15%, никогда не эксплуатируйте листогибочный пресс с превышением номинальной нагрузки. Для толстых и твердых пластин используйте утолщенную или разделенную оснастку.
4. Выберите правильный стиль удара.
Стандартный пуансон подходит для обычных работ по гибке. Пробойник с острым углом подходит для точной работы под углом. Пуансон на гибкой шейке и V-образная оснастка подходят для деталей с глубокими канавками. Дуговые и нестандартные пуансоны применяются для заготовок изогнутой формы и специальной формы.
5. Проверьте совместимость машины.
Выберите подходящий тип крепления, включая листогибочный пресс типа Amada, тип Trumpf и универсальный стандартный тип. Перед установкой проверьте высоту инструмента и ход салазок, чтобы обеспечить плавную сборку и точное позиционирование.
Примечания по ежедневному использованию
Учитывайте упругую упругость материала, чтобы обеспечить точный угол изгиба.
Придерживайтесь правила соответствия толщины, чтобы избежать растрескивания пластины и поломки инструмента.
Проверьте установочный размер, чтобы избежать проблем со сборкой.
Мы поставляем прочные пуансоны для листогибочных прессов 4140, прочные инструменты для листогибочных прессов из 42CrMo и точные инструменты для листогибочных прессов с ЧПУ, предлагая индивидуальные гибочные решения для различных производственных нужд.
