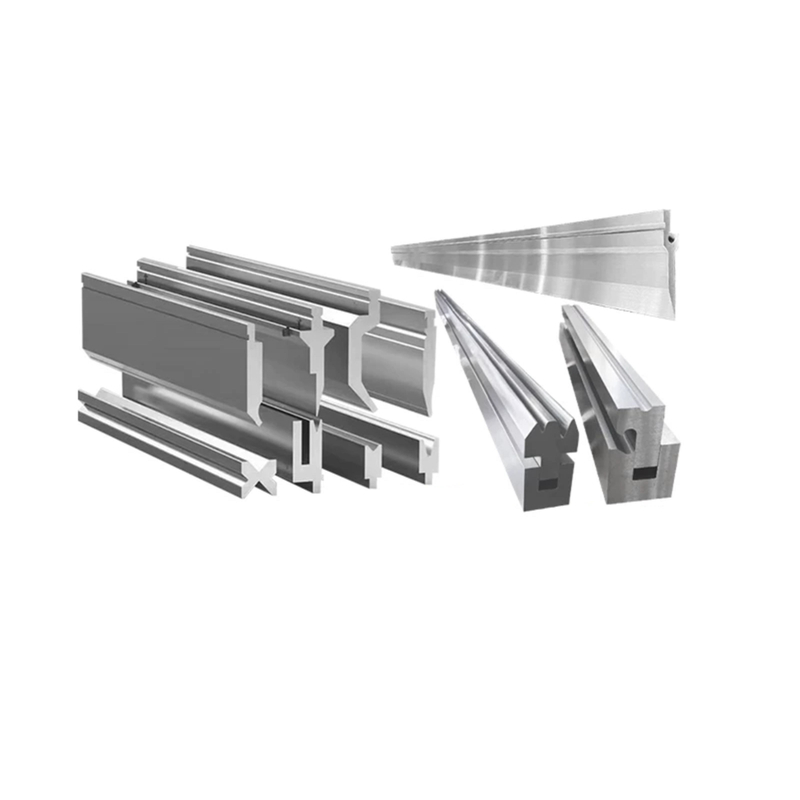

Высокоточные гибочные инструменты и гибочные матрицы

Высокопроизводительные тормозные инструменты для каждого изгиба
Максимизируйте потенциал вашего гибочного станка с помощью наших премиальных Тормозная оснастка. Разработанные для обеспечения точности и долговечности, наши пуансоны и матрицы обеспечивают одинаковые углы и чистую отделку листового металла различной толщины.
Прочная конструкция из материала: изготовлена из 42CrMo, что обеспечивает превосходную прочность при большом тоннаже.
Прецизионное шлифование: все критические размеры отшлифованы с допуском ±0,02 мм, что обеспечивает идеальное выравнивание и повторяемость.
Широкая совместимость: мы предоставляем инструменты для европейских (Promecam), американских и Wila/Trumpf систем зажима.

штат:

Количество:



Запрос цены Добавить в корзину

Внутри завода: как мы производим высокоточные инструменты для листогибочного пресса

Почему важно использовать высокопроизводительные тормозные инструменты

Листогибочные прессы играют ключевую роль в работе с листовым металлом. Но тормозные инструменты обеспечивают точную гибку. Точность, стабильность и качество конечного продукта зависят от хороших пуансонов и штампов. Покупка высококачественных инструментов — это не просто затраты — это улучшает всю вашу производственную линию.

Целостность материала: более длительный срок службы инструмента

Инструменты для листогибочного пресса работают под высоким давлением. Дешевые инструменты на первый взгляд выглядят хорошо, но при сгибании прочных материалов быстро теряют форму.

Наш профессиональный инструмент:

Изготовлен из легированной стали 42CrMo.
Обработан строгим процессом закалки
Твердость: HRC 47–52.
Можно многократно затачивать без потери твердости.
Экономит деньги и служит намного дольше

Прецизионное шлифование и секционная обработка

Современная гибка на станках с ЧПУ требует очень высокой точности. Только высококачественная оснастка может соответствовать этому стандарту.

Преимущества:

Прецизионная шлифовка с допуском ±0,01 мм.
Секционные (сегментированные) инструменты позволяют быстро смешивать длины.
Нет необходимости резать инструменты или ждать изготовления нестандартных деталей.
Отлично подходит для сложных многоэтапных работ по гибке.

Совместимость с мировыми стандартами

На разных машинах используются разные системы крепления. Убедитесь, что используемые инструменты соответствуют типу вашей машины:

Amada/Promecam (европейский стиль): наиболее распространенный универсальный вариант.
Trumpf / Wila (новый стандарт): быстрый гидравлический зажим
Американский стиль: традиционное крепление с хвостовиком и установочным винтом.

Использование правильного стандарта позволяет избежать простоев и повреждений оборудования.

Основные детали и принцип работы тормозных инструментов

Верхняя матрица (пуансон)

Установлен на подвижной части тормоза.
Оказывает давление
Форма определяет внешнюю форму изогнутой детали.

Нижняя матрица

Установлен на рабочем столе
Обычно имеет V-образную канавку.
V-ширина влияет на силу изгиба, радиус и качество.

Как это работает

Поместите листовой металл на нижнюю матрицу.
Верхняя матрица прижимается вниз
Лист постоянно принимает форму
Верхняя матрица движется назад
Снять готовую деталь

Особенности качественного тормозного инструмента

Прочный и износостойкий: изготовлен из закаленной легированной стали, выдерживает высокое давление.
Настраиваемые: можно создавать специальные формы (радиус, гибкая шейка, специальные V-образные канавки)
Подходит для вашей машины: соответствует зажиму, ходу и тоннажу
Стандартный и готовый к использованию: работает с Amada, Trumpf, Wila и т. д.

Типы тормозных инструментов

По форме

Стандартные прямые формы: для общей гибки.
Формы с острыми углами: для небольших углов и контроля пружинения.
Формы на гибкой шейке: для U-образных и глубоких деталей (избегает помех).
Дуговые формы: для закругленных изгибов
Специальные формы неправильной формы: для нестандартных деталей.

По использованию

Стандартный инструмент: для мягкой стали, оцинкованной стали.
Высокопрочный инструмент: для нержавеющей стали и твердых сплавов.
Инструменты для обработки тонких листов: предотвращает появление следов изгиба и коробления.

Как выбрать тормозной инструмент

1. Сопоставьте материал

Мягкая сталь: низкая упругость.
Нержавеющая/высокопрочная сталь: высокая упругость — необходима компенсация угла
Неправильный выбор = неточные углы.

2. Следуйте «правилу 8x».

Ширина V-образной канавки = 8 × толщина материала

Тонкий лист: используйте толщину 6×.
Толстый лист: используйте толщину 10–12 раз.
Предотвращает растрескивание и поломку инструмента.

3. Не перегружать тоннаж

Рассчитайте необходимую силу изгиба
Сохраняйте запас прочности 10–15 %.
Для тяжелого изгиба используйте толстые или сегментированные инструменты.

4. Выберите правильную форму пуансона.

Стандартный пуансон: общий изгиб
Острый угол: Маленькие углы
Гусиная шея: глубокие ящики
Дуга/по индивидуальному заказу: специальные формы

5. Подберите свою машину

Проверьте хвостовик/тип зажима
Убедитесь, что высота инструмента соответствует ходу машины.
Неправильная установка = неудачная установка.

Важные предупреждения

Не игнорируйте пружинение — углы будут неправильными.
Не нарушайте правило 8x: детали трескаются, инструменты ломаются.
Не используйте неподходящие инструменты — машина может быть повреждена.

Индивидуальные решения для сложной гибки

Мы производим больше, чем стандартные инструменты. Мы также проектируем:

Смещенные штампы
Инструменты для подшивки
Специальная нестандартная оснастка по вашим чертежам

Мы упрощаем сложную гибку и повышаем производительность.

Почему наши инструменты лучше

Прочная сталь 42CrMo, закаленная до HRC 47–52.
Прецизионная шлифовка для прямолинейности и постоянства
Быстрая настройка, отсутствие повторной настройки
Подходит для Amada, Trumpf, Bystronic, Promecam и других моделей.
Прямая замена оригинальных запчастей.

Сравнительная таблица международного стандарта 42CrMo (важна для выбора)

Страна/стандартная организация	Стандартный код	Соответствующий класс
Китай (Великобритания)	ГБ/Т 3077	42CrMo или 42CrMo4
США (AISI/ASTM)	АСТМ А29	4140
Международная организация по стандартизации (ISO)	ИСО 683-1	42CrMo4
Германия (ДИН)	DIN EN 10083	1,7225 (или 42CrMo4)
Япония (JIS)	ДЖИС Г4105	СКМ440
Великобритания (БС)	БС 970	708М40 (ЭН19)

Глобальные поставки: высокоточные гибочные инструменты и гибочные матрицы

Мы производим инструменты для листогибочных прессов премиум-класса (материал: 42CrMo), обеспечивающие точность и долговечность. В наш ассортимент продукции входят стандартные и специальные пуансоны, матрицы и адаптеры, совместимые с основными системами, такими как Amada, Trumpf, LVD и европейскими системами. Все инструменты прецизионно заточены и подвергнуты индукционной закалке для достижения максимальной производительности.

Английский: Инструменты для гибочного пресса | Гибочные пуансоны и матрицы

Французский (Français): Outillage de pliage | Poinsons et matrices
Португальский (Português): Ferramentas de dobra | Перфораторы и матрицы
Польский (Polski): Narzędzia do gięcia | Stemple i matryce
Турецкий (Türkçe): Abkant Kalıpları | Alt ve Üst Kalıplar
Вьетнамский (Tiếng Việt): Khuôn chấn tôn | Чай на тайском
языке (ภาษาไทย): เครื่องมือดัดเหล็ก | Филиппинский: Инструменты для
изгиба | Хульма сгибается,
арабский (العربية): أدوات ثني المعادن | والب وسكاكين الثني
Хинди (हिन्दी): प्रेस ब्रेक टूलिंग | बेंडिंग पंच और डाई
Индонезийский (Бахаса Индонезия): Matras Tekuk | Четакан Пенекук Беси
Малайский (Бахаса Мелаю): Гибка Перкакаса | Акуан дан Пенебук Мелипат
Голландский (Нидерланды): Zetgereedschap | Строения и матрицы
Шведский (Svenska): Kantpressverktyg | Stansar och dynor
Венгерский (мадьярский): Élhajlító szerszámok | Hajlító belyegek és matricák
Греческий (Ελληνικά): Εργαλεία κάμψης | Μαχαίρια και μήτρες
Чешский (Čeština): Ohraňovací nástroje | Разники и матрицы
Румынский (Română): Индуарская школа | Пунзоан и матрикс
Украинский (Украина): Згинальный инструмент | Пуансони та матриці
Азербайджанский (Azərbaycan dili): Bükmə qəlibləri | Каламбуры и матрисалар
Иврит (עברית): כלי כיפוף | פאנצ'ים ומטריצות

В1: Каков уровень точности вашего инструмента для листогибочного пресса?

Наши высокоточные инструменты имеют допуск по высоте ±0,01 мм и общую параллельность в пределах 0,02 мм по всей длине. При сборке многосегментных матриц линия сгиба остается идеально прямой, не оставляя следов на заготовках.

Вопрос 2. Могут ли ваши штампы гнуть высокопрочные материалы, такие как нержавеющая сталь и Hardox?

Абсолютно. Наши V-образные матрицы имеют оптимизированный радиус дуги, позволяющий уменьшить трение и избежать растрескивания матрицы при гибке высокопрочных материалов. Для обработки нержавеющей стали мы используем прецизионные шлифовальные дуги и зеркально полированные поверхности, чтобы эффективно предотвратить вмятины и маркировку заготовки.

В3: Поставляете ли вы наушники (рога) для сгибания коробки?

Да. Мы предлагаем стандартные и индивидуальные наушники (рожки) с полными характеристиками, например, левые и правые 100 мм. Они обеспечивают достаточный зазор для боковых фланцев, которые необходимы при четырехстороннем изгибе коробов и лотков.

В4: Совместимы ли ваши инструменты с гидравлическими зажимными системами?

Наша оснастка производится строго в соответствии со стандартами Amada, Wila, Trumpf и другими основными OEM-стандартами. Позиционирующие выступы и предохранительные защелки идеально адаптированы к ручным и автоматическим гидравлическим зажимным системам, обеспечивая быструю установку и безопасную эксплуатацию.

Q5: Как определить качественный инструмент для листогибочного пресса

4 простых проверки качества инструмента

Марка материала
Высочайшее качество: легированная сталь 42CrMo.
Избегайте поставщиков, которые не могут указать точную марку стали.
Повышение производительности
Глубокая индукционная закалка: HRC 47–52.
Глубина закалки: минимум 2–4 мм.
Поддерживает многократную перешлифовку без потери твердости.
Откажитесь от поверхностного азотирования и легкоотслаиваемых тонких покрытий.
Точность и качество поверхности
Допуск на размер: ± 0,01 мм
Зеркальная полировка: Ra < 0,4.
Низкое трение, отсутствие вмятин, отсутствие прилипания материала к листовому металлу.
Сегментированная взаимозаменяемость
Секции из разных партий должны идеально совпадать по высоте и осевой линии.
Несоответствие приводит к появлению явных следов на изогнутых заготовках.
