Пуансон для листогибочного пресса

Матрицы и пуансоны для листогибочного пресса: Полное руководство по выбору и эксплуатации

Инструмент для листогибочного пресса — это специализированная оснастка, предназначенная для прецизионной гибки листового металла. Система состоит из двух ключевых компонентов: верхней матрицы (пуансона) и нижней матрицы. В процессе работы ползун пресса перемещает пуансон вниз, прижимая металлический лист к матрице, в результате чего деталь принимает нужную форму (90°, U-образную, V-образную и др.).

Данная оснастка находит широкое применение в машиностроении, производстве металлоконструкций, изготовлении корпусов и метизов. Современный инструмент для станков с ЧПУ обеспечивает высочайшую точность и эффективность производства.

---

1. Основные компоненты и принцип работы

Верхний инструмент (Пуансон / Punch)

Устанавливается на подвижную траверсу (ползун) пресса. Именно форма пуансона определяет внутреннюю конфигурацию сгиба.

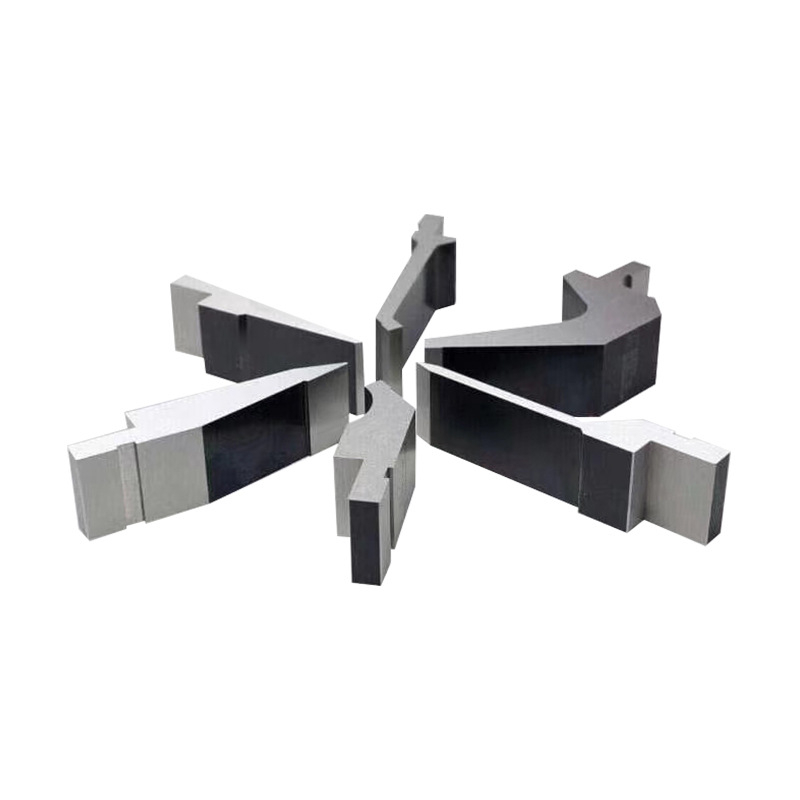

• Острый пуансон (Acute Punch): предназначен для малых углов и компенсации пружинения металла.

• Пуансон «гусиная шея» (Gooseneck): используется для изготовления глубоких U-образных деталей, позволяя избежать столкновения заготовки с телом инструмента.

Нижний инструмент (Матрица / Die)

Фиксируется на рабочем столе пресса и служит опорой для листа.

• V-образная матрица: самый распространенный тип. Ширина V-образного паза напрямую влияет на требуемое усилие гибки и внутренний радиус изделия.

• Мульти-V матрицы (Multi-V Dies): универсальный блок с несколькими пазами разной ширины для работы с листами различной толщины.

Принцип работы (шаг за шагом):

1. Лист укладывается на нижнюю матрицу (V-образный паз).

2. Траверса опускает пуансон вниз.

3. Под давлением лист деформируется, принимая форму штампа.

4. При достижении заданного угла пуансон возвращается в исходное положение, и готовая деталь извлекается.

---

2. Ключевые характеристики качественной оснастки

• Долговечность и износостойкость: инструмент изготавливается из высокопрочной легированной стали (например, 42CrMo) с термообработкой. Твердость рабочих поверхностей составляет HRC 45-50, что позволяет выдерживать огромное давление и трение.

• Индивидуальная настройка: возможность изготовления пуансонов различных форм (радиусные, «гусиная шея», острые) и матриц с любым раскрытием паза (8 мм, 16 мм, 24 мм и т.д.).

• Полная совместимость: оснастка должна точно соответствовать системе зажима вашего пресса (Amada, Trumpf и др.), его ходу и номинальному тоннажу.

• Стандартизация: наличие стандартных типоразмеров для популярных брендов (Amada/Promecam, Trumpf/Wila), а также возможность изготовления секционных закаленных сегментов под уникальные задачи.

---

3. Классификация гибочных штампов

По форме гибки:

• Стандартные прямые: для базовых операций.

• Острые (Acute): для малых углов и компенсации отскока.

• «Гусиная шея» (Gooseneck): для сложных П-образных профилей.

• Радиусные (Arc): для получения плавных изгибов и закругленных углов.

• Нестандартные: изготовление по спецзаказу для сложных геометрий.

По применению:

• Для обычных сталей: экономичное решение для мягкой и оцинкованной стали.

• Для высокопрочных сталей: усиленные инструменты для работы с нержавеющей сталью.

• Для тонких материалов: прецизионная шлифовка для исключения царапин и деформаций.

По типу крепления:

• Тип Amada / Promecam: самый востребованный стандарт (Euro Style).

• Тип Trumpf / Wila: для высокоточных систем с ЧПУ.

• Новый стандарт: универсальное решение для локальных рынков и ЧПУ-прессов нового поколения.

---

4. Как выбрать гибочную оснастку: 5 простых шагов

Шаг 1: Учитывайте свойства материала

• Мягкая сталь: малый отскок (используйте пуансон 86–88° для угла 90°).

• Нержавеющая/высокопрочная сталь: сильное пружинение (требуется пуансон 85°).

• Для предотвращения повреждений всегда подбирайте соответствующую ширину V-образного паза.

Шаг 2: Следуйте «Правилу 8x»

Оптимальная ширина V-паза (V) = 8 × толщина листа (T).

• Для тонких листов (T < 3 мм): V = 6T.

• Для толстых листов (T > 8 мм): V = 10–12T (снижает риск поломки матрицы).

Шаг 3: Контролируйте тоннаж

Убедитесь, что пуансоны и матрицы рассчитаны на рабочее давление пресса. Перегрузка приведет к поломке инструмента или повреждению станка.

Шаг 4: Подберите форму пуансона

Выберите форму (прямой, острый или «гусиная шея») в зависимости от геометрии готового изделия, чтобы исключить столкновение заготовки с инструментом.

Шаг 5: Проверьте совместимость

Убедитесь, что хвостовик инструмента соответствует вашей системе зажима, а высота штампа — ходу ползуна.

---

5. Преимущества секционной оснастки

Секционные закаленные сегменты разной длины (10 мм, 20 мм, 100 мм и т.д.) позволяют собирать рабочую длину под конкретную ширину заготовки. Это идеальное решение для мелкосерийного производства и сложных деталей.

Меры предосторожности

• Всегда учитывайте пружинение материала для достижения точного угла.

• Используйте «правило 8x» для предотвращения растрескивания металла.

• Перед началом работы протестируйте настройки на черновых заготовках.

AlasMachinery предлагает высококачественный инструмент (пуансоны, матрицы, сегменты) из стали 42CrMo для всех мировых брендов листогибочных прессов. Наша оснастка — это гарантия качества ваших изделий и долговечности вашего оборудования.
