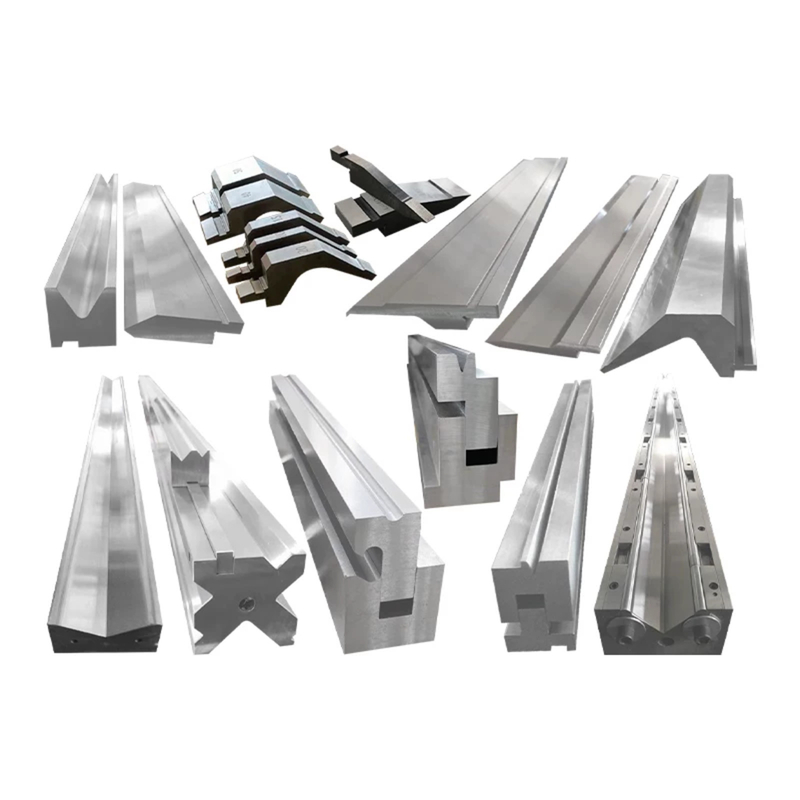

Специальная оснастка для листогибочного пресса: для сложной гибки
Стандартные инструменты часто не могут удовлетворить сложные потребности в гибке металла. Специальные гибочные инструменты помогают получать точные углы, уникальные формы и стабильные результаты. Это разумный выбор для улучшения работоспособности вашего магазина.
Индивидуальные решения
Каждый проект имеет уникальные проблемы (например, малые радиусы, глубокий изгиб коробки).
Мы используем передовые технологии CAD/CAM, чтобы создавать инструменты, идеально подходящие для вашего станка.
Это сокращает время настройки и обеспечивает бесперебойную работу.
Изготавливаем оснастку по вашим чертежам для особых нужд гибки.
Основные части и как это работает
Верхняя матрица
Устанавливается на подвижный ползунок машины (оказывает давление).
Его форма (прямая, острая, изогнутая, дугообразная) определяет внешнюю форму заготовки.
Нижняя матрица
Фиксируется на верстаке станка (поддерживает заготовку).
Обычно он имеет V-образную канавку.
Ширина канавки влияет на силу изгиба, размер галтели и эффект формовки.
Принцип работы
Поместите металлический лист на нижнюю матрицу.
Ползунок перемещает верхнюю матрицу вниз, чтобы прижать лист.
Лист сгибается в соответствии с штампами (постоянное изменение формы).
После достижения заданного давления/хода верхняя матрица возвращается назад.
Вынимаем готовую заготовку.
Основные характеристики инструментов для листогибочного пресса
Прочный и износостойкий : Изготовлен из легированной стали (например, 42CrMo). Термически обработан, чтобы сделать его твердым (HRC45-HRC50) и долговечным.
Возможность индивидуальной настройки : изготавливайте пуансоны/матрицы специальной формы (дуга, гусиная шея) или V-образные канавки (8 мм, 16 мм, 24 мм) в соответствии с вашими потребностями.
Хорошая совместимость : инструмент идеально подходит для вашего станка и заготовки (размер, форма, требования).
Стандартные опции : Обычные инструменты подходят для обычных машин (Amada, Trumpf, Wille). Специальные инструменты могут быть настроены по индивидуальному заказу.
Распространенные типы инструментов для листогибочного пресса
Формируя форму
Стандартная прямая кромка: для обычного прямого изгиба (наиболее распространенная).
Острый угол: для небольших углов или коррекции пружинения (высокая точность).
Гибкая шея: для заготовок U-образной формы и глубоких каналов (предотвращает помехи).
Дуга: для изогнутых или закругленных заготовок.
Нестандартные: изготавливаются на заказ по специальным чертежам заготовок.
По применению
Стандартный листовой металл: для мягкой стали, оцинкованной стали (экономично).
Высокопрочная сталь: толстый и твердый материал для пластин из нержавеющей стали/сплава.
Тонкий материал: изготовлен с высокой точностью, чтобы предотвратить деформацию, повреждение или царапины.
По интерфейсу установки
Amada/Promecam: подходит для машин Amada.
Trumpf/Wila: Подходит для машин Trumpf и Wila.
Новый стандарт: универсальный (подходит для большинства бытовых машин).
Как выбрать инструмент для листогибочного пресса
Выбирайте инструменты, соответствующие вашему материалу, процессу гибки, заготовке и станку. Следуйте этим 5 ключевым пунктам:
1. Соответствие характеристик материала
Разные металлы имеют разную упругость (мягкая сталь = небольшая упругость; нержавеющая сталь = большая упругость).
Используйте правильный угол пуансона, чтобы зафиксировать пружинение (например, 86–88° для мягкой стали; 85° для нержавеющей стали).
Инструментальный материал: 42CrMo (твердость HRC45-HRC50, прочный и прочный).
2. Следуйте «принципу 8x» (уменьшите ширину V-образной канавки штампа).
Основное правило: V (ширина паза) = 8 × T (толщина материала) – лучше всего подходит для пластин толщиной 3–8 мм.
Настройка для тонких пластин (T<3 мм): V=6T (меньший галтель).
Настройка для толстых пластин (T>8 мм): V=10T~12T (уменьшает силу изгиба).
3. Проверьте тоннаж давления
Инструменты должны выдерживать давление станка (не допускайте перегрузок – они ломают инструменты/машины).
Рассчитайте давление, используя толщину материала, предел прочности и ширину V-образной канавки.
Тоннаж станка должен быть на 10–15 % меньше максимальной мощности оснастки.
4. Выберите правильную форму пуансона.
Стандартный пуансон: Обычный прямой изгиб.
Острый удар: небольшие углы или коррекция пружинения.
Пуансон на гибкой стойке: заготовки U-образной формы/глубокого канала (предотвращает помехи).
Нестандартные пуансоны: для круглых/неправильных заготовок (соответствуют чертежам).
5. Обеспечьте совместимость машины.
Хвостовик пуансона должен соответствовать системе зажима станка (Amada, Trumpf и т. д.).
Высота инструмента должна соответствовать ходу ползунка станка и высоте рабочего стола.
Важные примечания
Не игнорируйте пружинение (вызывает неправильные углы).
Следуйте «правилу 8х» (предотвращает растрескивание заготовки и повреждение инструмента).
Проверьте совместимость машины (предотвращает сбой при установке).
Сравнительная таблица международного стандарта 42CrMo (важна для выбора)
Страна/стандартная организация | Стандартный код | Соответствующий класс |
Китай (Великобритания) | ГБ/Т 3077 | 42CrMo или 42CrMo4 |
США (AISI/ASTM) | АСТМ А29 | 4140 |
Международная организация по стандартизации (ISO) | ИСО 683-1 | 42CrMo4 |
Германия (ДИН) | DIN EN 10083 | 1,7225 (или 42CrMo4) |
Япония (JIS) | ДЖИС Г4105 | СКМ440 |
Великобритания (БС) | БС 970 | 708М40 (ЭН19) |
Почему 42CrMo более долговечен, чем обычная углеродистая сталь?
Легированная сталь 42CrMo обеспечивает значительно более высокую долговечность по сравнению с обычной углеродистой сталью благодаря составу сплава, характеристикам термической обработки и механическим свойствам.
Он содержит хром(Cr), молибден(Mo) и марганец, которые значительно улучшают:
Повышенная твердость и износостойкость
Повышенная прочность и выносливость
Более высокий предел прочности и текучести
Отличная производительность при высоком давлении и большой нагрузке
Более длительный срок службы в промышленном применении.
Обычная углеродистая сталь мягкая, быстро изнашивается и легко деформируется под давлением. 42CrMo сохраняет форму и стабильность даже в длительных тяжелых условиях работы, что делает ее идеальным материалом для изготовления инструментов и пресс-форм для листогибочных тормозов.
Чертеж верхней матрицы листогибочного пресса
чертеж нижней матрицы листогибочного пресса
Глобальные поставки: высокоточные специальные инструменты для листогибочного пресса
Мы специализируемся на разработке и производстве гибочного пресса по индивидуальному заказу (материал: 42CrMo) для решения сложных задач по гибке. От специальных смещенных матриц и радиусных инструментов до крупногабаритных пуансонов — наша команда инженеров предлагает индивидуальные решения для всех основных марок листогибочных прессов (Amada, Trumpf, LVD, Durma).
