Инструмент для листогибочного пресса: Полное руководство и советы экспертов AlasMachinery
В сфере металлообработки точность гибки напрямую зависит от качества используемой оснастки. Данное руководство поможет вам разобраться в типах инструментов для листогибов и критериях выбора надежного поставщика.

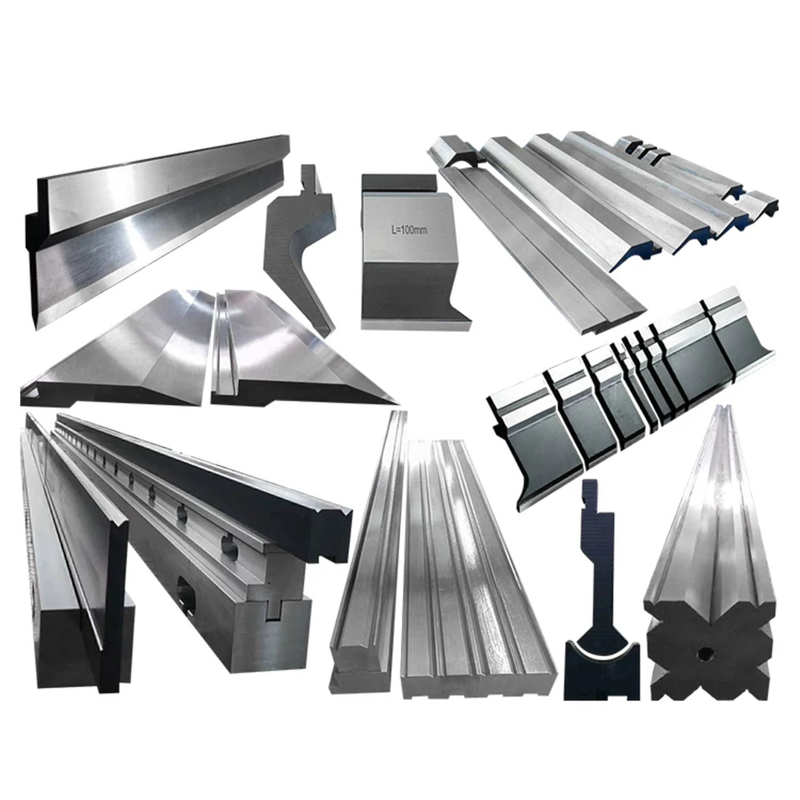

Инструмент для листогибочного пресса — это специализированная оснастка (пуансоны и матрицы), предназначенная для придания металлическим листам нужной формы.
Выбор правильного поставщика — это залог высокой скорости производства, безупречного качества деталей и долговечности вашего оборудования.
1. Основные компоненты и принцип работы
Система гибки состоит из двух ключевых элементов, работающих в тандеме:
Верхний инструмент (Пуансон / Punch)
Установка: Крепится к верхней подвижной части пресса (траверсе).
Функция: Оказывает давление на металлический лист.
Формы: Прямые, острые, «гусиная шея» (gooseneck) или радиусные. Форма пуансона определяет внутренний радиус и конфигурацию сгиба.
Качество: Высококлассные пуансоны обеспечивают равномерное распределение нагрузки и служат дольше.
Нижний инструмент (Матрица / Die)
Установка: Фиксируется на рабочем столе пресса.
Функция: Служит опорой для металлического листа.
Конструкция: Имеет V-образный паз (V-groove).
Параметры: Ширина V-образного раскрытия влияет на требуемое усилие гибки, радиус закругления и итоговое качество детали.
Этапы процесса гибки
Позиционирование: Лист укладывается на матрицу.
Ход вниз: Траверса опускает пуансон, вдавливая лист в V-образный паз матрицы.
Формовка: Под давлением лист принимает заданную геометрию.
Завершение: Пуансон поднимается, и готовая деталь извлекается.
Применение: Машиностроение, производство металлических шкафов, электроника, строительство и изготовление метизов.
2. Характеристики высококачественной оснастки AlasMachinery
Профессиональный инструмент от ведущих производителей отличается следующими признаками:
Исключительная твердость
Изготавливается из легированной стали 42CrMo (аналог AISI 4140) с термообработкой (HRC 47±2). Это гарантирует стойкость к износу и деформации при высоких нагрузках.
Индивидуальный заказ
Возможность изготовления инструмента под конкретные углы, формы и толщину материала.
Полная совместимость
Оснастка соответствует мировым стандартам креплений: Amada/Promecam, Trumpf/Wila, American Style.
Стандартизация
Наличие стандартных позиций для быстрой замены на станках ведущих мировых брендов.
3. Классификация гибочного инструмента
Инструменты разделяются по трем основным критериям:
По форме гибки
Прямые
Для стандартных операций.
Острые
Для малых углов и компенсации пружинения.
«Гусиная шея» (Gooseneck)
Для создания глубоких П-образных профилей.
Радиусные
Для получения плавных изгибов.
Специальные (Custom)
Изготавливаются по уникальным чертежам заказчика.
По условиям эксплуатации
Стандартные
Для работы с мягкой и оцинкованной сталью.
Усиленные
Для толстолистового металла и нержавеющей стали.
Для тонколистового металла
Прецизионная шлифовка предотвращает появление царапин и вмятин.
По типу крепления (Интерфейсу)
Amada / Promecam
Самый распространенный тип (Euro Style).
Trumpf / Wila
Для высокотехнологичных систем с автоматическим зажимом.
Новый стандарт (New Standard)
Универсальное решение для современных ЧПУ-прессов.
4. Как выбрать правильный инструмент: 5 советов эксперта
1. Учитывайте свойства материала
Разные металлы имеют разный коэффициент пружинения (отскока):
Мягкая сталь
Минимальный отскок (используйте пуансон 86–88° для получения угла 90°).
Нержавеющая сталь
Сильное пружинение (требуются пуансоны с углом 85° или ниже).
2. Соблюдайте «Правило 8x»
Оптимальная ширина V-образного раскрытия матрицы (V) = 8 × толщина материала (T).
При T < 3 мм допустимо V = 6T.
При T > 8 мм используйте V = 10T–12T для снижения нагрузки на пресс.
3. Контролируйте усилие (Тоннаж)
Убедитесь, что инструмент рассчитан на давление вашего пресса. Превышение допустимой нагрузки (кН/м) приведет к поломке инструмента. Оставляйте запас прочности 10–15%.
4. Подбирайте форму под геометрию детали
Используйте пуансоны «гусиная шея» для деталей со сложными обратными гибами, чтобы избежать столкновения заготовки с телом инструмента.
5. Проверяйте совместимость креплений
Перед заказом уточните тип держателя на вашем станке (высота, хвостовик, система зажима), чтобы избежать простоев при установке.
5. Почему выбирают AlasMachinery?
Сотрудничество с нами обеспечивает вашему бизнесу 4 ключевых преимущества:
Премиальные материалы
Использование стали 42CrMo с индукционной закалкой гарантирует долговечность и стабильность размеров.
Микронная точность
Шлифовка на станках с ЧПУ обеспечивает идеальную прямолинейность и повторяемость деталей.
Оперативное изготовление под заказ
Мы превращаем ваши CAD-чертежи в готовый инструмент в кратчайшие сроки.
Заводские цены и поддержка
Прямые поставки без посредников, лазерная маркировка характеристик на каждом инструменте и профессиональные технические консультации.
Заключение
Качественная оснастка — это инвестиция в эффективность вашего производства. Выбирая прецизионный инструмент из стали 42CrMo от AlasMachinery, вы повышаете скорость работы и продлеваете срок службы вашего листогибочного пресса.
Сравнительная таблица международного стандарта 42CrMo (важна для выбора)
Являясь ведущим поставщиком инструментов для гибочного пресса, мы поставляем высокоточные пуансоны и матрицы (42CrMo) для металлообрабатывающей промышленности по всему миру:
