Оптимизация заголовка кнопки арматурного стержня: почему качество оснастки имеет значение при изготовлении трубных свай
В производстве трубчатых свай из предварительно напряженного бетона (PHC) процесс установки арматурного стержня является важным этапом безопасности, который напрямую определяет надежность последующего процесса натяжения. Для достижения последовательной и высококачественной высадки не только головка и пуансон должны быть спроектированы с учетом чрезвычайной стойкости к повторяющимся ударам, но и весь набор основных специальных принадлежностей, включая фиксированные и подвижные лезвия, штампы и зажимы для стальных стержней, должен работать в скоординированной гармонии.
Эти четыре основных аксессуара охватывают весь процесс обработки предварительно напряженных стальных стержней для трубных свай: от вырубки и резки до высадки концов и, наконец, до натяжения и зажима. Их точность, характеристики материала и адаптируемость напрямую определяют качество обработки стальных стержней, что, в свою очередь, влияет на эффект предварительно напряженного крепления, прочность конструкции и степень квалификации готовых трубных свай PHC. Среди них выбор материала, особенно использование высокопроизводительной штамповой стали для холодной обработки Cr12MoV, играет решающую роль в долговечности инструмента и качестве обработки.

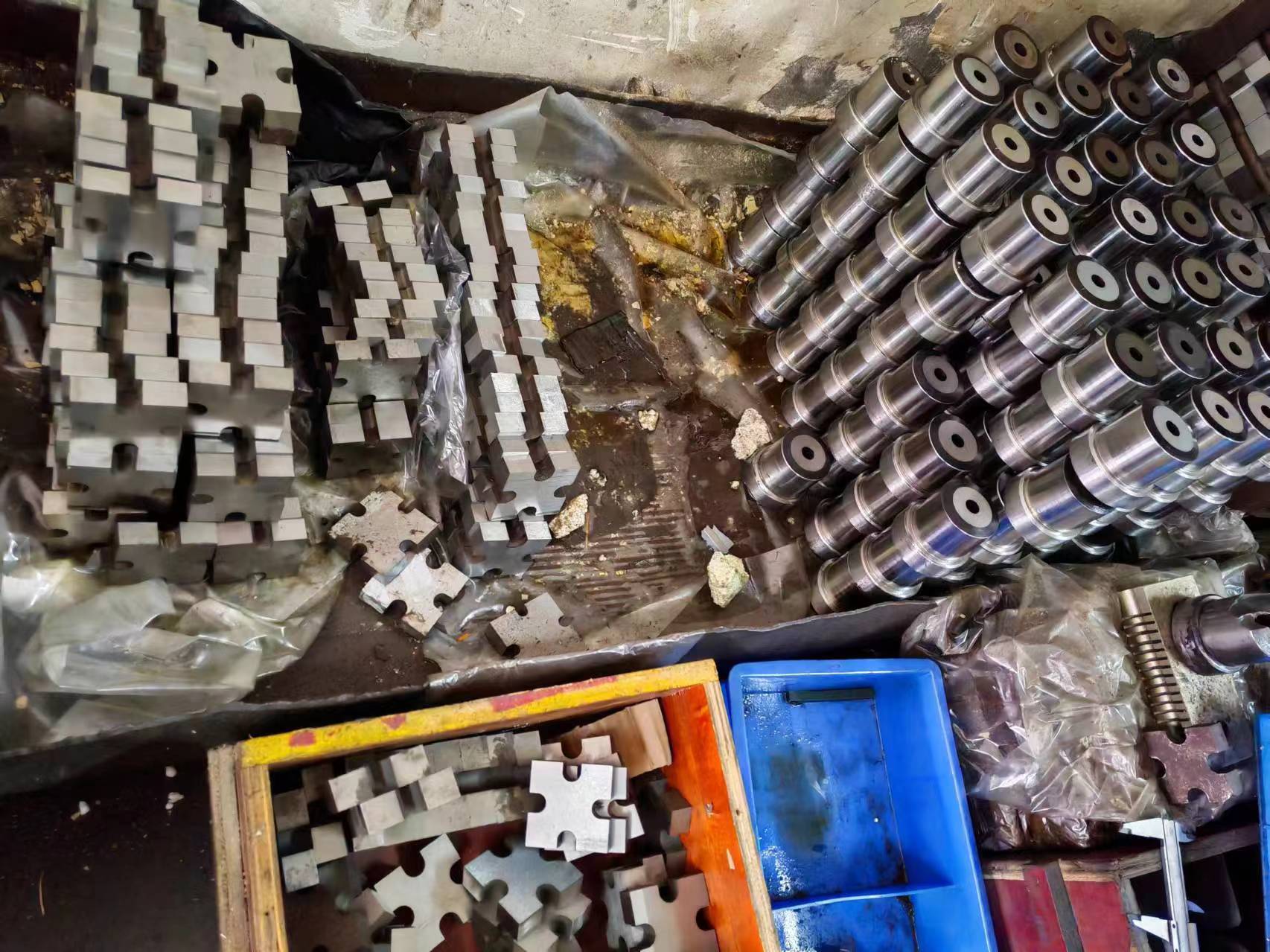

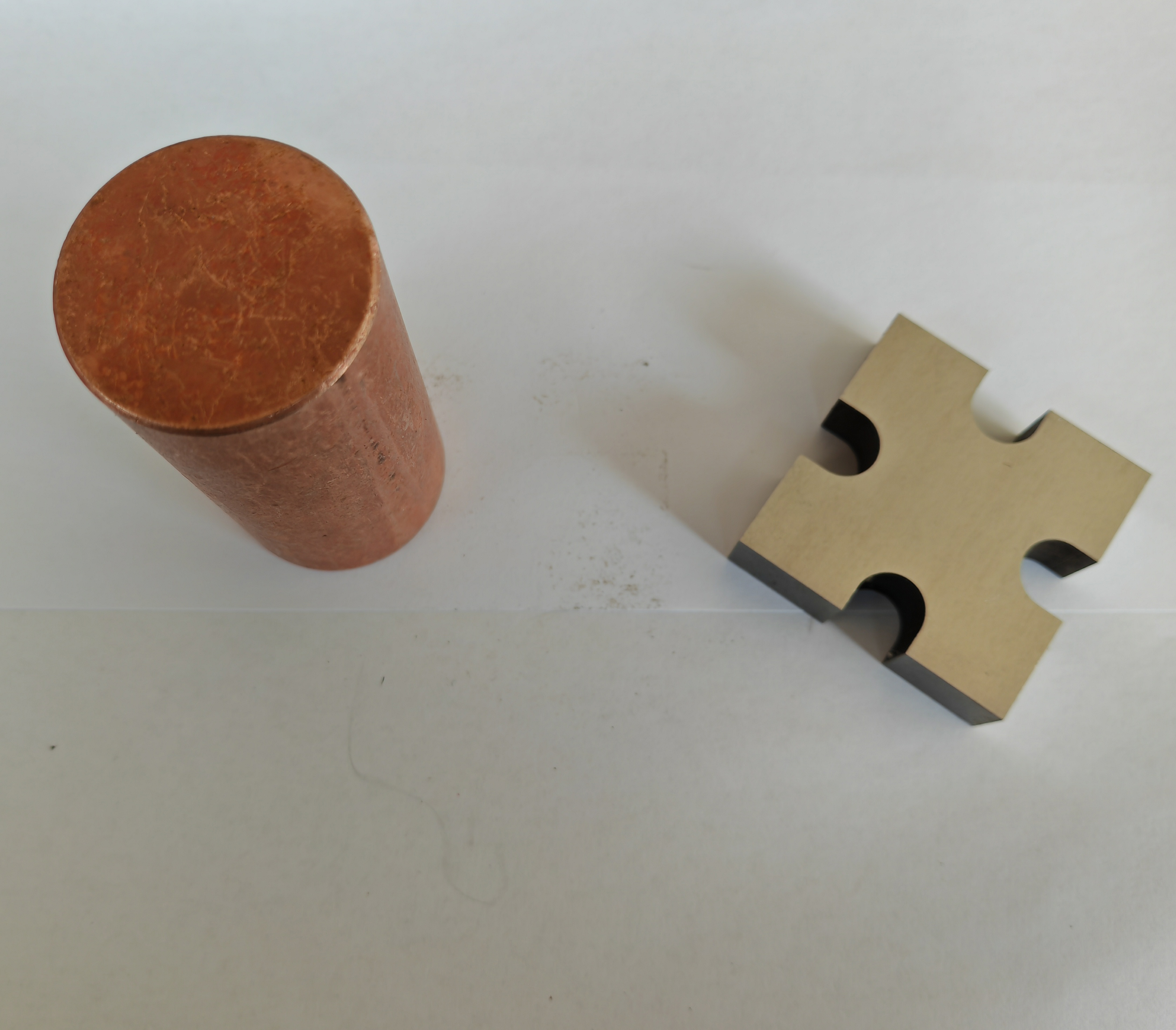

Специальные аксессуары Core для обработки предварительно напряженных стальных стержней
Неподвижные и подвижные лезвия, штампы и зажимы для стальных стержней являются четырьмя основными компонентами обработки предварительно напряженных стальных стержней при производстве трубных свай. Каждый из них имеет четкое разделение труда и работает сообща, чтобы обеспечить стабильность и надежность всей технологической линии.

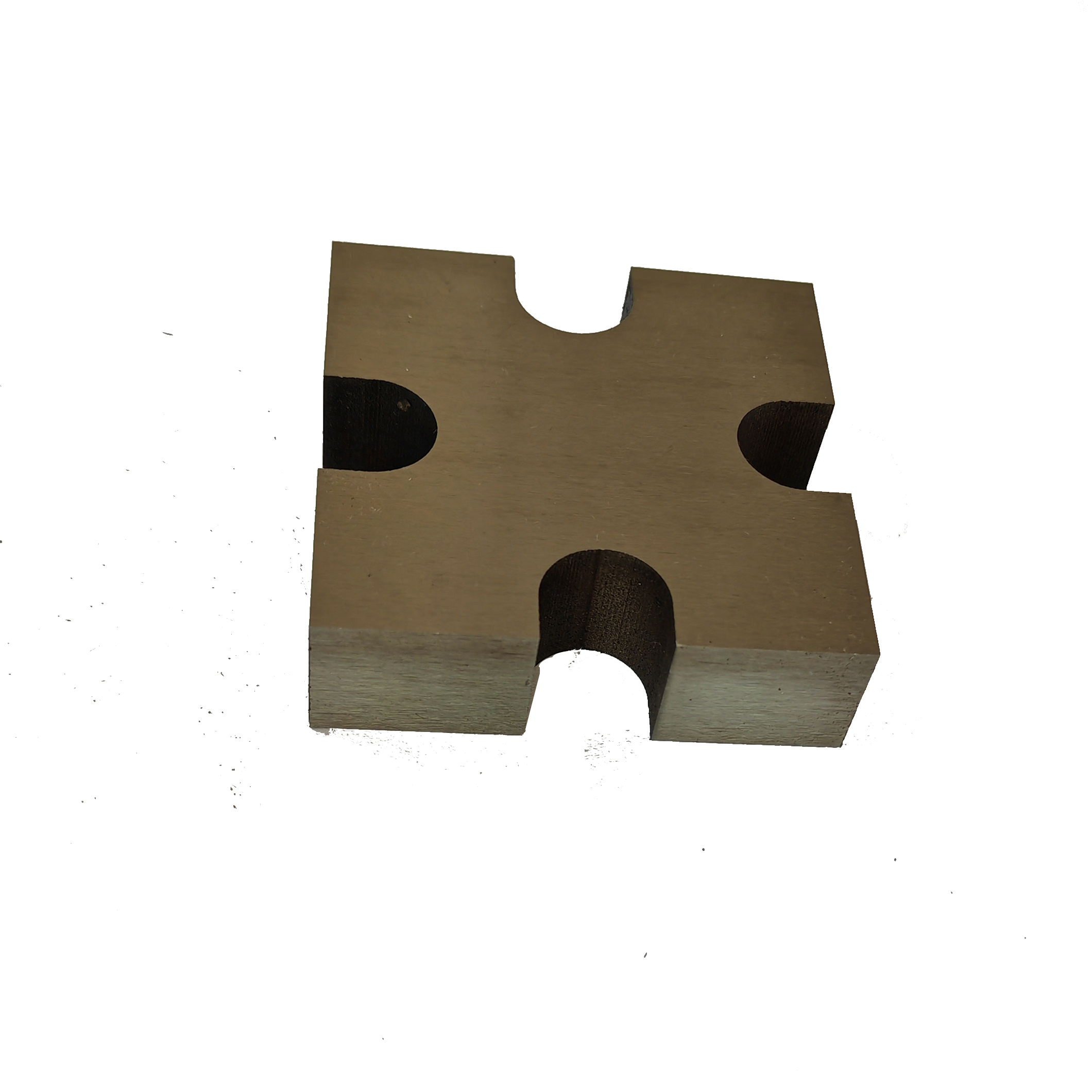

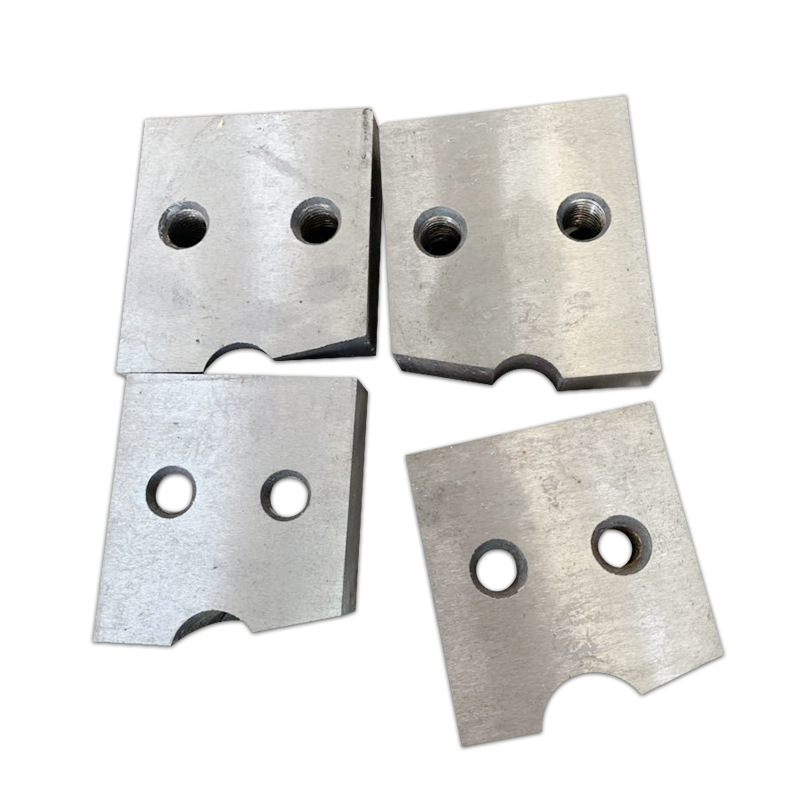

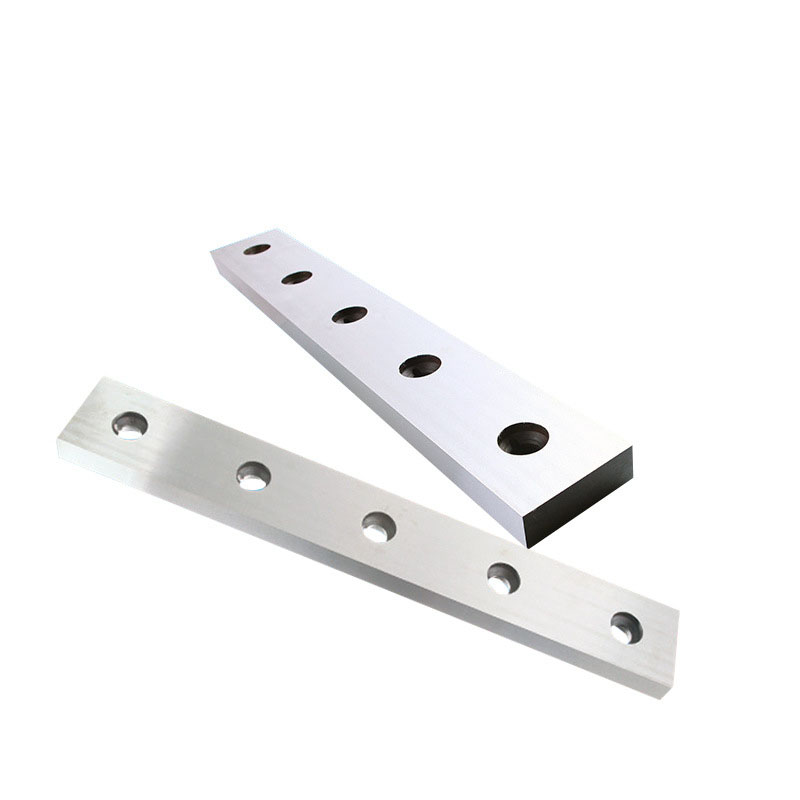

Фиксированные и подвижные лезвия: аксессуары для вырубки и резки сердечников
Фиксированные и подвижные лезвия, предназначенные для резки стальных стержней, специально разработаны для высокопрочных предварительно напряженных стальных стержней малого диаметра — в отличие от обычных режущих инструментов, используемых для резки заготовок трубных свай. Их основной функцией является выполнение заготовки стальных стержней фиксированной длины и обрезка лишних секций после натяжения, что является ключевым компонентом резки в процессе обработки.
Функция лезвия
Благодаря неподвижной опоре неподвижного лезвия и возвратно-поступательному движению подвижного лезвия с гидравлическим приводом формируется точная сила сдвига. Это обеспечивает резку без заусенцев и без скосов стальных стержней ПК и предварительно напряженной стальной проволоки, обеспечивая точность длины заготовки стальных стержней и избегая влияния дефектов резки на последующие процессы высадки и натяжения.
Применимые характеристики стального стержня
Эти лезвия в основном применимы к обычным предварительно напряженным стальным стержням для изготовления трубчатых свай: Φ7,1 мм, Φ9,0 мм, Φ10,7 мм, Φ12,6 мм.
Выбор материала: Сталь для холодной обработки Cr12MoV
Резка стальных прутков предполагает высокую силу сдвига и постоянное трение металла, поэтому при выборе материала лезвия приоритетом должна быть высокая износостойкость и устойчивость к сколам кромок. Традиционным и оптимальным выбором является штамповая сталь для холодной обработки Cr12MoV , которая сочетает в себе высокую твердость, ударную вязкость и стабильность размеров при тяжелых нагрузках — ключевые свойства для длительных операций высокочастотной резки.
Химический состав Cr12MoV и его влияние на производительность
Cr12MoV — это высокоуглеродистая инструментальная сталь с высоким содержанием хрома, имеющая типичный химический состав (массовую долю) и соответствующие эксплуатационные характеристики, а именно:
Углерод (C): 1,45–1,70 % — Обеспечивает высокую твердость и износостойкость после закалки, обеспечивая сохранение остроты режущей кромки в течение миллионов циклов резания, сокращая частоту замены лезвия.
Хром (Cr): 11,0–12,5% — Образует в структуре стали массивные твердые карбиды, значительно улучшая износостойкость, прокаливаемость и коррозионную стойкость лезвия, предотвращая преждевременный износ, вызванный трением металла.
Молибден (Mo): 0,40–0,60 % — улучшает зернистую структуру стали, снижает отпускную хрупкость, повышает жаропрочность и ударную вязкость, предотвращает растрескивание лезвия при высокоскоростной и интенсивной резке.
Ванадий (V): 0,15–0,30 % — дополнительно измельчает размер зерна, повышает прочность лезвия и стабильность кромки, эффективно предотвращая скалывание и поломку кромки под ударными нагрузками во время резки.
При правильной термообработке в вакууме Cr12MoV может достичь стабильной твердости HRC 58–62, сочетая в себе высокую твердость (для износостойкости) и достаточную вязкость (для ударопрочности) - критическое сочетание для выдерживания суровых условий резки стальных стержней из трубчатых свай.

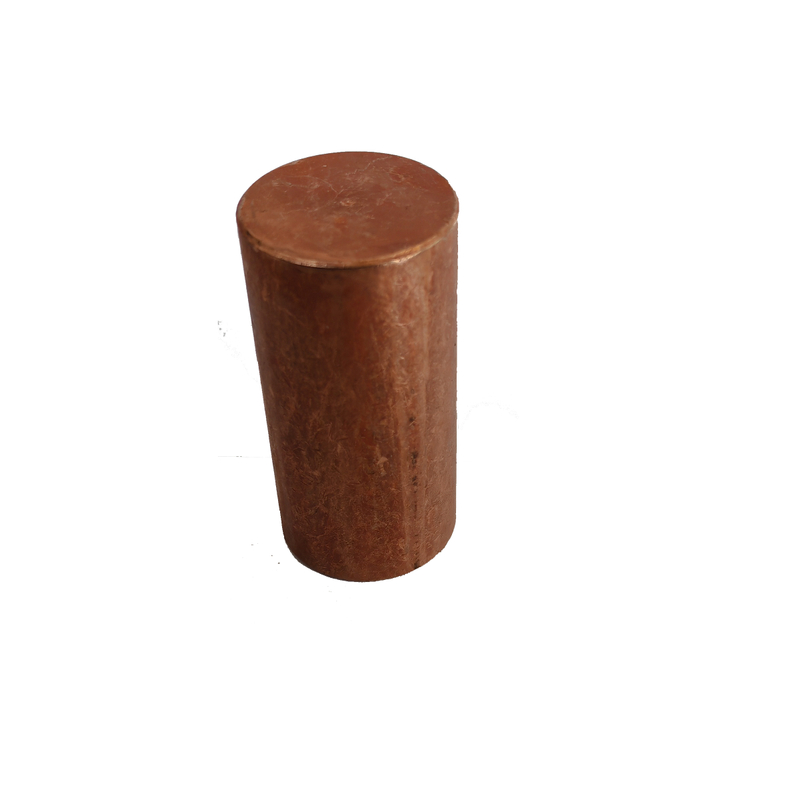

Штамповочный штамп: приспособление для формирования ключа для штифта арматурного стержня
Штамповочная матрица является компонентом, образующим сердечник механизма направления стальных стержней, и важным аксессуаром для анкеровки предварительно напряженных стальных стержней, что напрямую связано с качеством «пуговочной головки» арматурного стержня и безопасностью процесса натяжения.
Роль в заголовке кнопки арматурного стержня
При изготовлении трубчатых свай конец предварительно напряженного стального стержня должен быть высажен в правильную симметричную «круглую головку», чтобы обеспечить надежное соединение между стальным стержнем и анкером во время натяжения. Точность полости штампа напрямую определяет качество формования головки пуговицы — любое отклонение может привести к смещению от центра или неравномерной толщине, что может привести к катастрофическому разрушению во время предварительного напряжения.
Преимущество материала Cr12MoV для штампов
Подобно режущим лезвиям, штампы головок также предпочтительно изготавливаются из штамповой стали холодной обработки Cr12MoV. Его высокая твердость (HRC 58–62) и превосходная ударопрочность позволяют матрице выдерживать экстремально повторяющиеся удары без деформации, сколов или трещин — типичные проблемы для инструментальных сталей более низкого качества. Это обеспечивает равномерное формование головки пуговицы и снижает частоту замены инструмента.

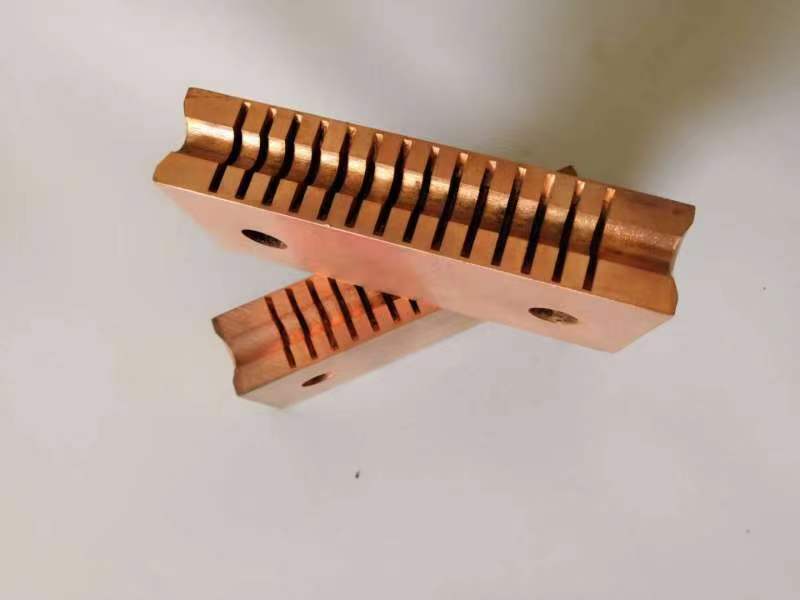

Зажим для стального стержня: гарантия точного позиционирования и зажима
Зажим для заголовка стального стержня — это эксклюзивный аксессуар для позиционирования и зажима для процесса высадки предварительно напряженных стальных стержней, используемый в сочетании с штампом для заголовка. Его основная роль состоит в том, чтобы надежно зафиксировать стальной стержень, обеспечить соосность стального стержня и полости штампа, а также предотвратить эксцентриситет или движение во время высадки - ключ к формированию круглой, полной и симметричной пуговичной головки.
Ключевые функции фиксатора курса
Позиционирование стального стержня : обеспечивает отклонение соосности между концом стального стержня и полостью штампа штампа в размере ≤0,03 мм, предотвращая такие дефекты, как эксцентричные пуговичные головки, плоские головки и нехватку материала, а также обеспечивая выравнивание между пуговичной головкой и осью стального стержня.
Зажим стального стержня : надежно фиксирует стальной стержень без осевого перемещения под высоким давлением осадки (50–200 кН), позволяет избежать недостаточной длины пуговичной головки и неполного формования, а также обеспечивает соответствие диаметра пуговичной головки проектным требованиям (обычно в 1,5–2 раза больше диаметра стального стержня).
Защита стального стержня : Зажимная поверхность плотно прилегает к поверхности стального стержня, что позволяет избежать повреждения поверхности и упрочнения, вызванных зажимом под высоким давлением, а также гарантирует, что механические свойства высокопрочного предварительно напряженного стального стержня не пострадают.
Почему качество оснастки имеет значение для оптимизации заголовка арматурного стержня
Надежность трубных свай PHC начинается с самых маленьких компонентов инструментов. Оптимизация процесса высадки арматурных стержней заключается не только в точном машиностроении, но и в выборе высококачественных инструментальных материалов (например, Cr12MoV) и обеспечении слаженной работы всех основных аксессуаров. Вот как инструменты премиум-класса повышают эффективность производства и безопасность продукции:
1. Ударопрочность и долговечность
Инструменты из Cr12MoV (лезвия и штампы) сохраняют высокую твердость (HRC 58–62), поглощая при этом огромную кинетическую энергию, возникающую во время осадки. Это предотвращает такие распространенные проблемы, как сколы, растрескивание и деформацию, которые свойственны инструментальным сталям более низкого качества, обеспечивая долгосрочную стабильность инструмента.
2. Точная геометрия для безопасного натяжения.
Премиальные штампы для головок (изготовленные из Cr12MoV) и прецизионно заточенные пуансоны обеспечивают идеальную симметричность головки пуговицы. Это позволяет анкерным захватам и концевым пластинам располагаться заподлицо, равномерно распределяя силу натяжения по арматурному каркасу и исключая риск катастрофического разрушения во время предварительного напряжения.
3. Сокращение времени простоя производства
На крупных заводах по производству трубных свай сломанная матрица или лезвие может остановить всю линию автоматизации. Инструменты из Cr12MoV, подвергнутые вакуумной термообработке, обеспечивают на 30% больше циклов на инструмент по сравнению со стандартными деталями OEM. Это сокращает необходимость замены инструмента, сводит к минимуму время простоя и снижает стоимость разреза на линии обработки арматуры.
Заключение
Оптимизация высадки арматурных стержней при производстве трубных свай PHC зависит от двух ключевых факторов: скоординированной работы неподвижных и подвижных лезвий, штампов и зажимов, а также использования высокопроизводительных инструментальных материалов, таких как Cr12MoV. Уникальный химический состав Cr12MoV (высокое содержание углерода, хрома, молибдена и ванадия) придает инструментам исключительную износостойкость, ударопрочность и стабильность размеров.
Инвестиции в инструменты премиум-класса из Cr12MoV и соблюдение правильных методов технического обслуживания — это наиболее эффективный способ гарантировать постоянное качество полукруглых головок, повысить эффективность производства, сократить время простоев и, в конечном итоге, обеспечить безопасность и надежность готовых трубных свай PHC.
