Создание идеального соединения: важность высококачественных матриц для вырубки квадратных труб
В производстве металлической мебели, перил и каркасов соединения квадратных труб напрямую определяют прочность и внешний вид изделия.
Надрезка квадратной трубы — ключевой этап перед сваркой.
Некачественные инструменты часто приводят к разрушению трубки или образованию больших заусенцев.
Профессиональный вырубной штамп – лучшее решение.
Функция матрицы: что она делает
Пробивает фаски под углом 45° на концах квадратных труб, идеально подходит для соединения рам под углом 90°.
Также создаются V-образные насечки для облегчения гибки и сварки.
Структура матрицы: как она работает
Верхняя матрица: клиновидный блок лезвий.
Нижняя матрица: имеет позиционирующую полость для фиксации квадратной трубки.
Обрезает один или два угла одновременно.
Советы по материалам и конструкции матрицы
Края лезвий требуют тонкой шлифовки, чтобы предотвратить сколы.

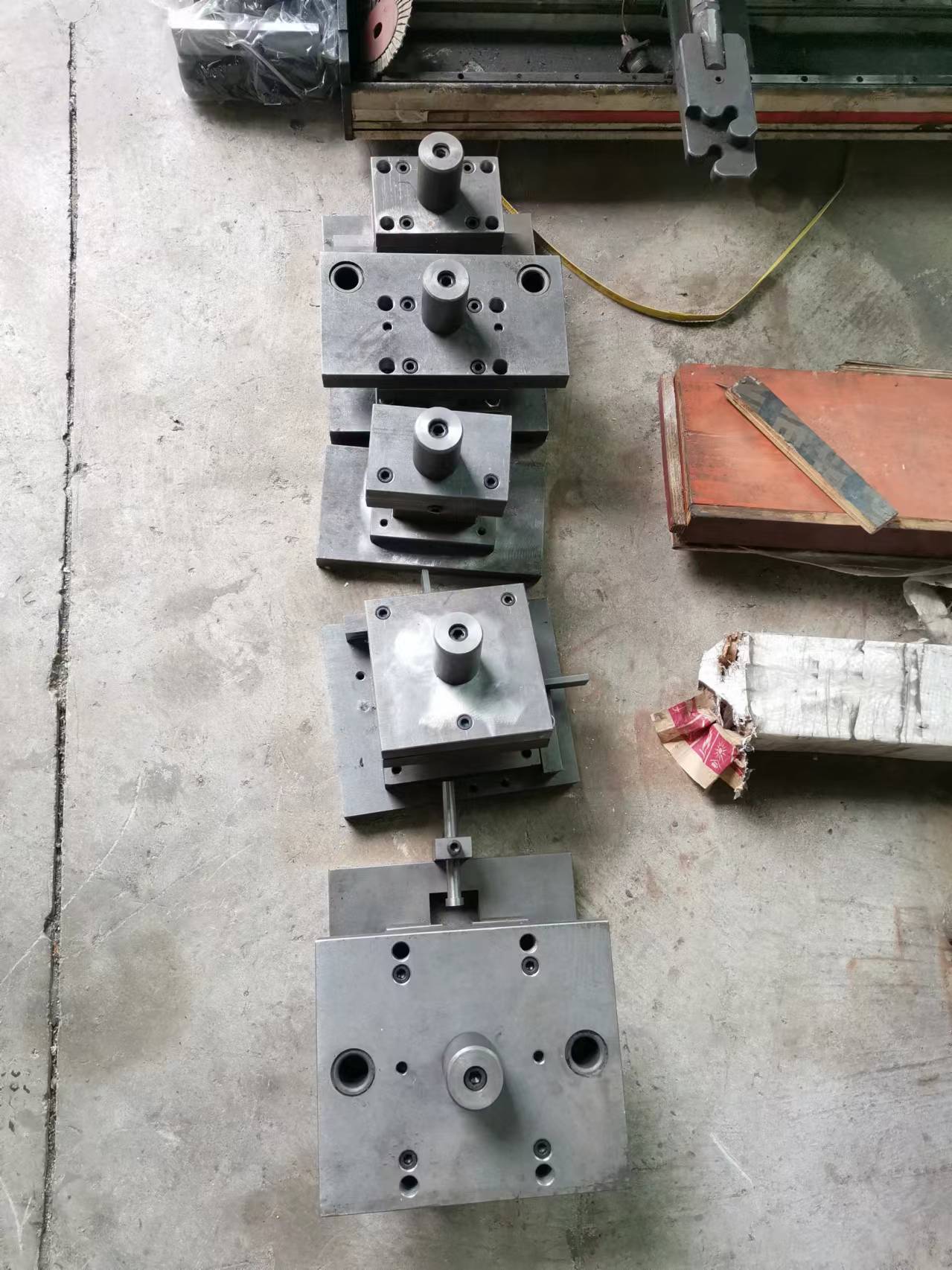

Для массового производства: используйте комбинированные матрицы для легкой замены лезвий.
Лучшие материалы для массового производства
В штампах используется высококачественная инструментальная сталь. После термической обработки они обладают высокой твердостью и вязкостью. Лучшие варианты: SKD11 (также называемый Cr12MoV) и DC53.
Инструментальная сталь SKD11/Cr12MoV
Это высокоуглеродистая сталь с высоким содержанием хрома.
Химический состав:
- С: 1,40-1,60%
- Кр: 11,00-13,00%
- Пн: 0,40-0,60%
- В: 0,15-0,30%
- Si и Mn: ≤0,40% (каждый)
- P&S: ≤0,030% (каждый)
Ключевая производительность:
Вакуумная термообработка доводит твердость до HRC 60-64.
- Высокая износостойкость, позволяющая выдерживать частое трение при штамповке.
- Он обладает хорошей прочностью и не раскалывается при ударах.
- Обладает высокой прокаливаемостью, поэтому вся матрица имеет одинаковую твердость.
Лучше всего подходит для:
- Средне- и крупнообъемная резка
- Толстостенные квадратные трубы
- Высокочастотное массовое производство
Инструментальная сталь DC53
Это улучшенная версия SKD11 (Cr12MoV).
Химический состав:
- С: 1,00-1,20%
- Кр: 11,00-13,00%
- Пн: 0,80-1,20%
- В: 0,80-1,20%
- Si и Mn: ≤0,60% (каждый)
- P&S: ≤0,030% (каждый)
Ключевая производительность:
- Большее количество Mo и V делает его более прочным и износостойким.
- Лучше противостоит сколам при высокоскоростной штамповке.
- Имеет лучшую стабильность размера после термообработки.
Лучше всего подходит для:
- Крупные автоматизированные производственные линии.
- Долгосрочная, стабильная работа.
Почему «отсутствие деформации» имеет наибольшее значение
Когда пуансон разрезает угол квадратной трубы, из-за плохой поддержки внутренняя стенка изгибается.
Наши штампы исправляют эту проблему благодаря двум ключевым конструкциям:
Внутренняя поддержка оправки
Внутренняя опора удерживает стенку трубы прямо под давлением резания — без проседаний и деформаций.
Никаких проседаний и деформаций.
Точность зазора
Плотный и точный зазор режет, как острый нож.
Всегда чистые края без заусенцев.

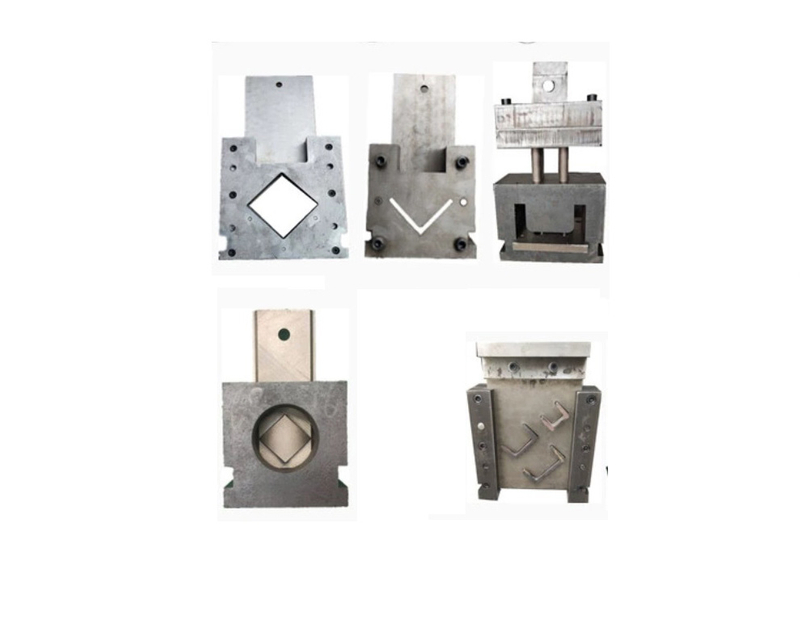

Распространенные типы надрезов
V-образный вырез 90°
Используется для квадратных рам.
Гнутые трубки подходят без зазоров.
Угловая резка под углом 45°
Используется для соединения труб под углом.
Создает плотные и прочные сварные швы.
Пользовательские профили
Изготавливаем выемки по индивидуальному заказу по вашему уникальному дизайну.
Как оптимизировать вашу производственную линию
Переход от ручной резки к гидравлической штамповке и вырубке..
Вы увидите явные улучшения:
- Закончите одну деталь менее чем за 2 секунды.
- Устранить дополнительные трудозатраты на шлифовку
- Улучшить стабильность сварки и прочность конструкции.
Заключение
Прецизионная матрица для вырубки квадратных труб одновременно повышает скорость, качество и внешний вид.
Это сокращает количество отходов, ускоряет сборку и позволяет получать более качественную готовую продукцию.
Переходите на инструменты для вырубки промышленного класса, чтобы каждый раз получать идеальные углы.
