Изгибающая машина умирает

Как правильно выбрать матрицу гибочного станка

Что такое матрица гибочной машины?

Основные части:

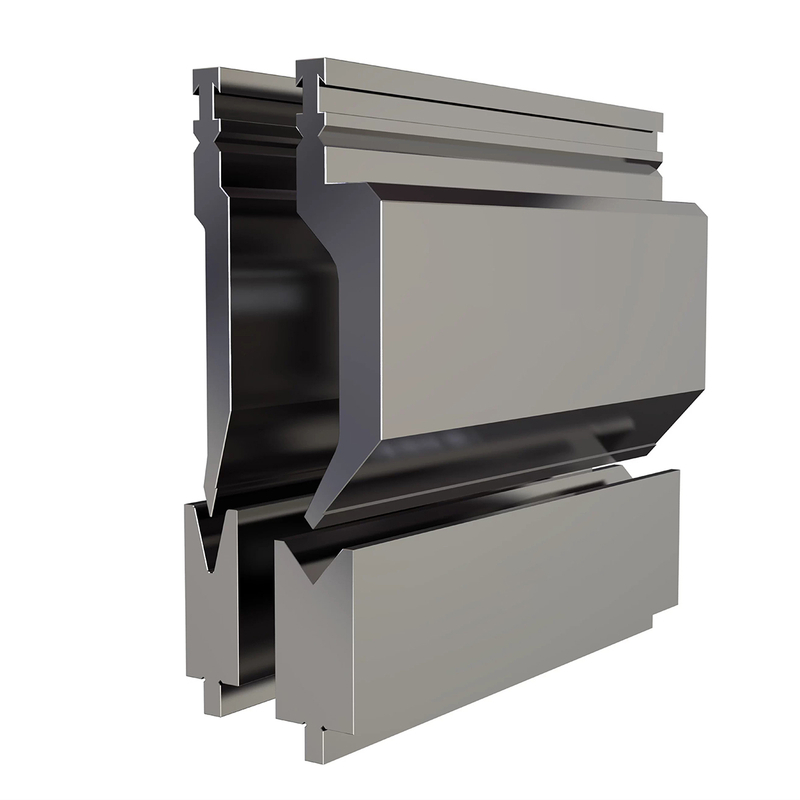

Верхняя матрица (пуансон) и нижняя матрица

Как это работает:

Сжимает металлические листы для придания им фигур (углы 90°, U-образные, V-образные и т. д.)

Обычное использование:

Механическое производство, обработка листового металла, скобяные изделия, шкафы

Основные компоненты и как это работает

Верхняя матрица

Формы: прямой край, острый угол, «гусиная шея», дуга.

Контролирует внешнюю форму изогнутой заготовки.

Нижняя матрица

Преимущественно имеет V-образную канавку.

Ширина канавки влияет на силу изгиба, размер и качество галтели.

Принцип работы

Поместите металлический лист на нижнюю матрицу.

Ползунок перемещает верхнюю матрицу вниз, чтобы сжать лист.

Лист сгибается до нужной формы (остаточная деформация)

Верхняя матрица движется назад; вынимаем готовую заготовку

Основные характеристики хороших гибочных штампов

Прочный и износостойкий :

Изготовлен из стали 42CrMo, закаленной до HRC 45–52; противостоит давлению и трению

Настраиваемый :

Может быть изготовлен в различных формах/размерах в соответствии с потребностями заготовки.

Совместимый :

Соответствует размеру, тоннажу и системе зажима листогибочного пресса.

Стандартизированный :

Работает с распространенными марками листогибочных прессов (Amada, Trumpf и т. д.); доступны индивидуальные варианты

Распространенные типы гибочных штампов

Формируя форму

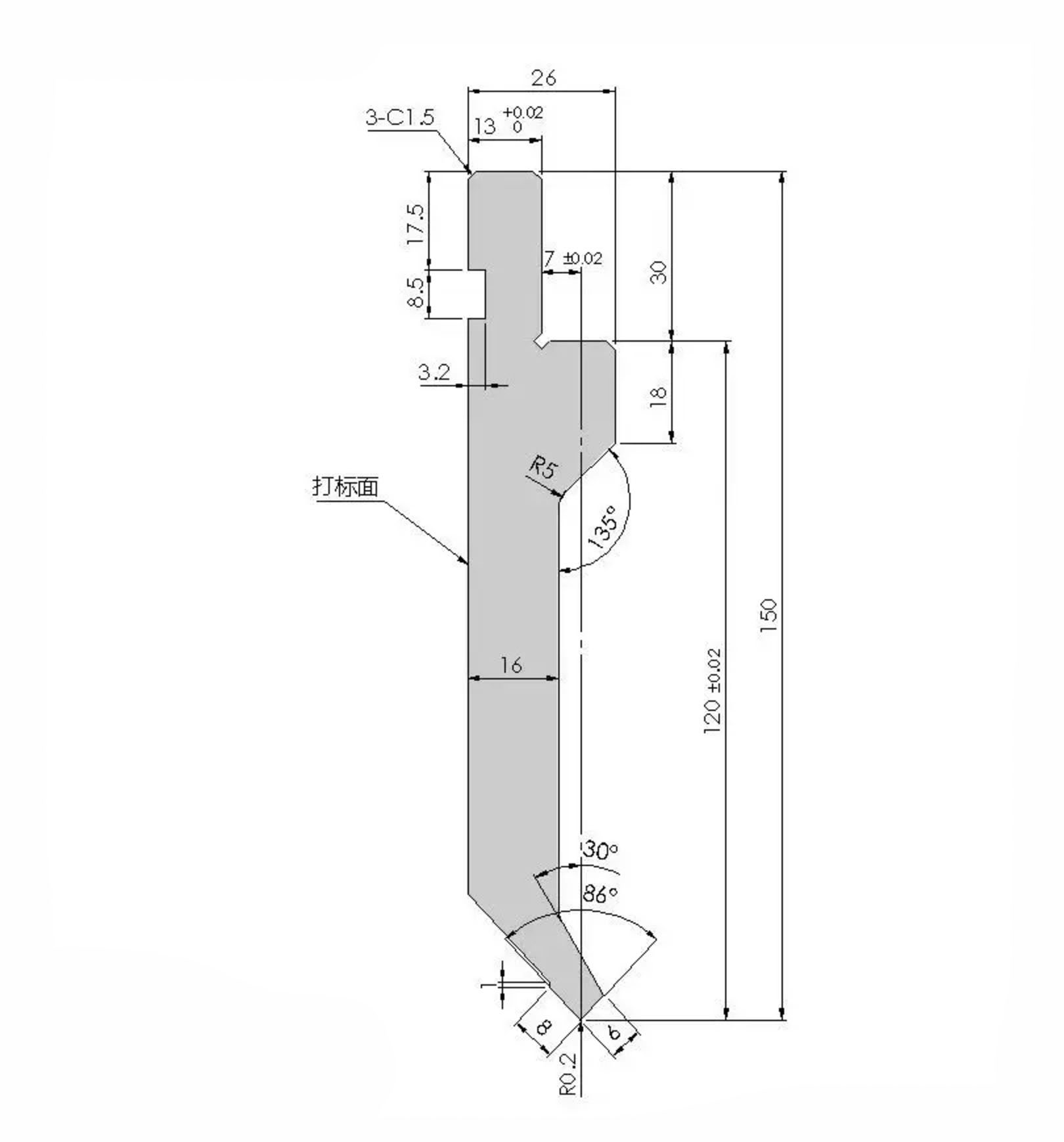

Стандартный прямой край: для обычных прямых изгибов (наиболее распространенный).

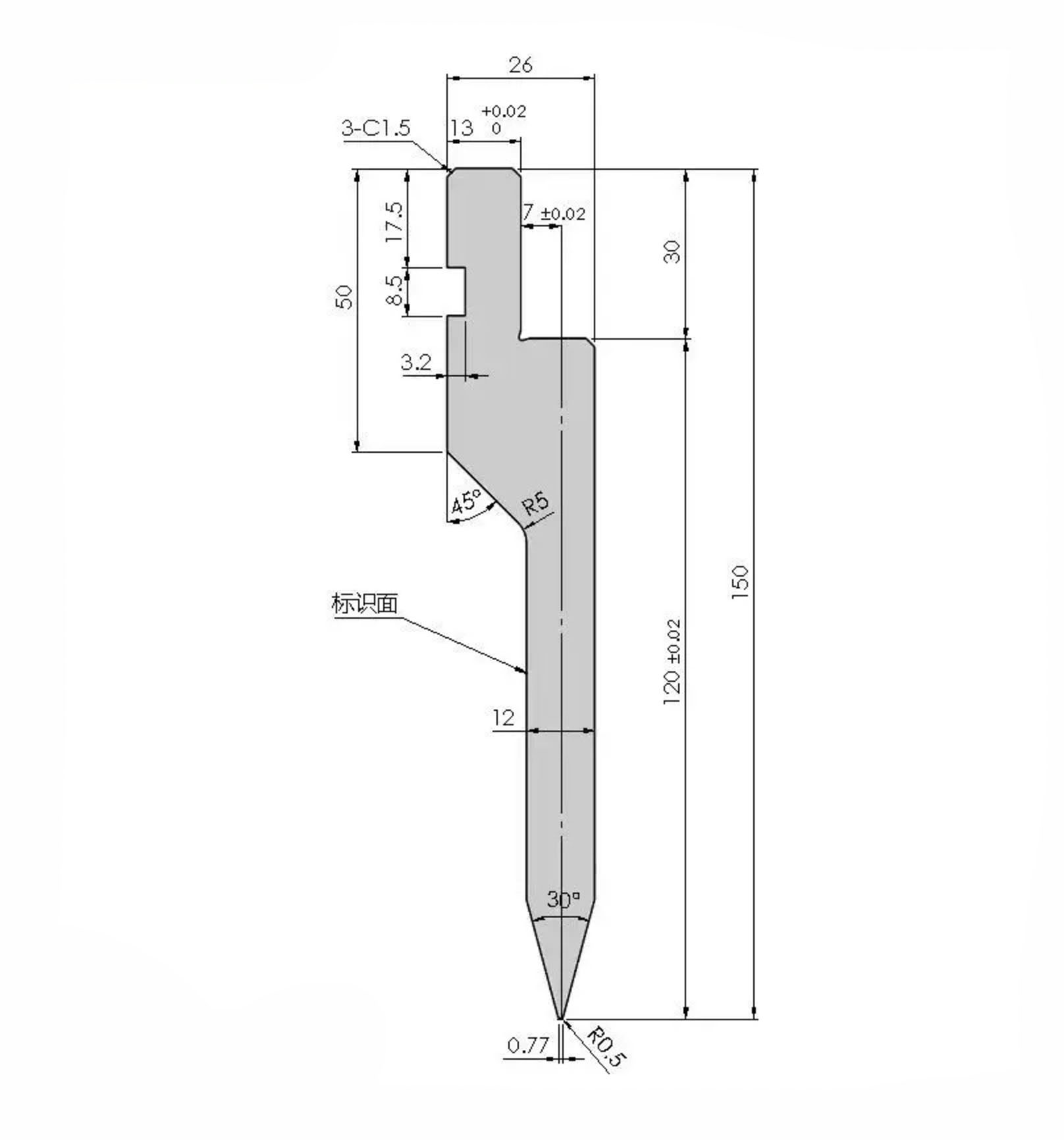

Острый угол: для небольших углов и точного изгиба.

Гибкая шея: для заготовок U-образной формы и с глубокими каналами (предотвращает помехи).

Дуга: для изогнутых или закругленных изгибов.

Нестандартная форма: изготавливается на заказ для особых форм.

По применению

Стандарт: Для мягкой стали, оцинкованной стали (экономично).

Высокопрочный: для пластин из нержавеющей стали и толстых сплавов (усиленная конструкция).

Тонкий материал: предотвращает коробление/царапание тонких листов.

По интерфейсу установки

Amada/Promecam: подходит для листогибочных прессов Amada.

Trumpf/Wila: Подходит для листогибочных прессов Trumpf, Wila.

Новый стандарт: универсальный (подходит для большинства отечественных листогибочных прессов).

Как выбрать правильную матрицу

1. Сопоставьте материал

1. Мягкая сталь: небольшая пружина (используйте пуансон 86–88° для изгибов на 90°).

2. Нержавеющая/высокопрочная сталь: большая пружина (используйте пуансон 85°).

3. Выбирайте размер штампа в зависимости от толщины листа.

2. Следуйте принципу 8×

1. Основное правило: ширина V-образного паза = 8 × толщина листа (V = 8T).

2. Тонкие листы (T < 3 мм): V = 6T

3. Толстые листы (Т > 8 мм): V = 10T–12T.

3. Проверьте пределы давления

1. Тоннаж листогибочного пресса должен быть меньше номинальной нагрузки штампа (запас прочности 10–15%).

2. Используйте армированные/сегментированные матрицы для толстых/высокопрочных листов.

4. Выберите правильную форму пуансона

1. Стандарт: обычные прямые изгибы.

2. Острый угол: малые углы, контроль пружинения.

3. Гусиная шея: глубокие каналы, U-образная форма.

4. Дуга/по индивидуальному заказу: изогнутые или специальные формы.

5. Обеспечьте совместимость оборудования

1. Подберите тип хвостовика штампа к системе зажима листогибочного пресса.

2. Высота матрицы должна соответствовать ходу ползунка листогибочного тормоза.

Преимущество точности

• Высококачественные штампы используют прецизионное шлифование на станке с ЧПУ (обеспечивает точные углы).

• Вакуумная термообработка обеспечивает стабильность штампов (даже для изделий сложной формы).
