Инструмент для листогиба из стали 42CrMo 42ХМ

Направляющая матрицы листогибочного пресса (матрицы гибочной машины)

Основные компоненты и основной принцип работы

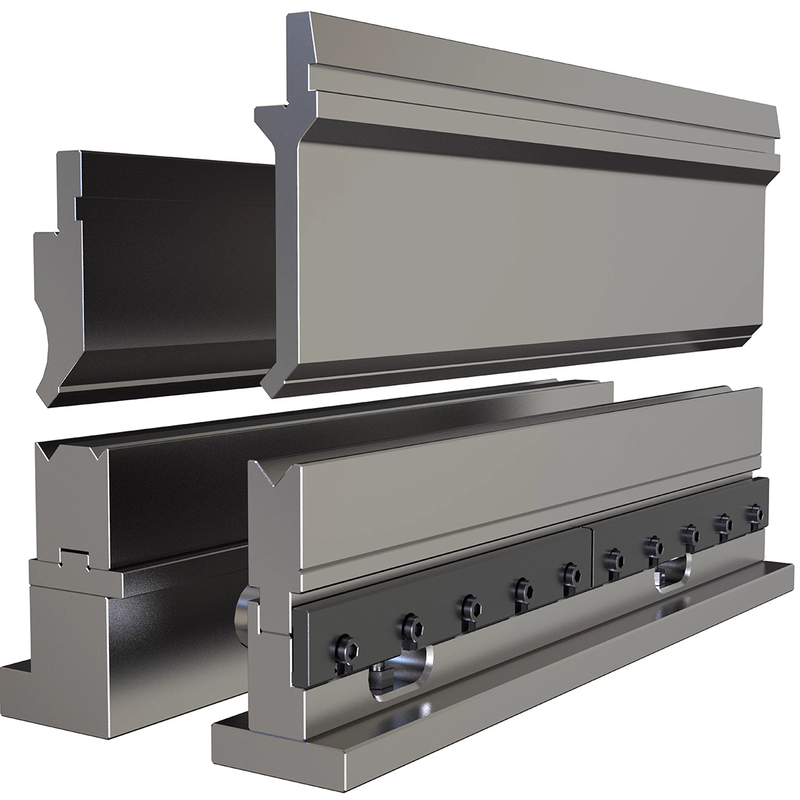

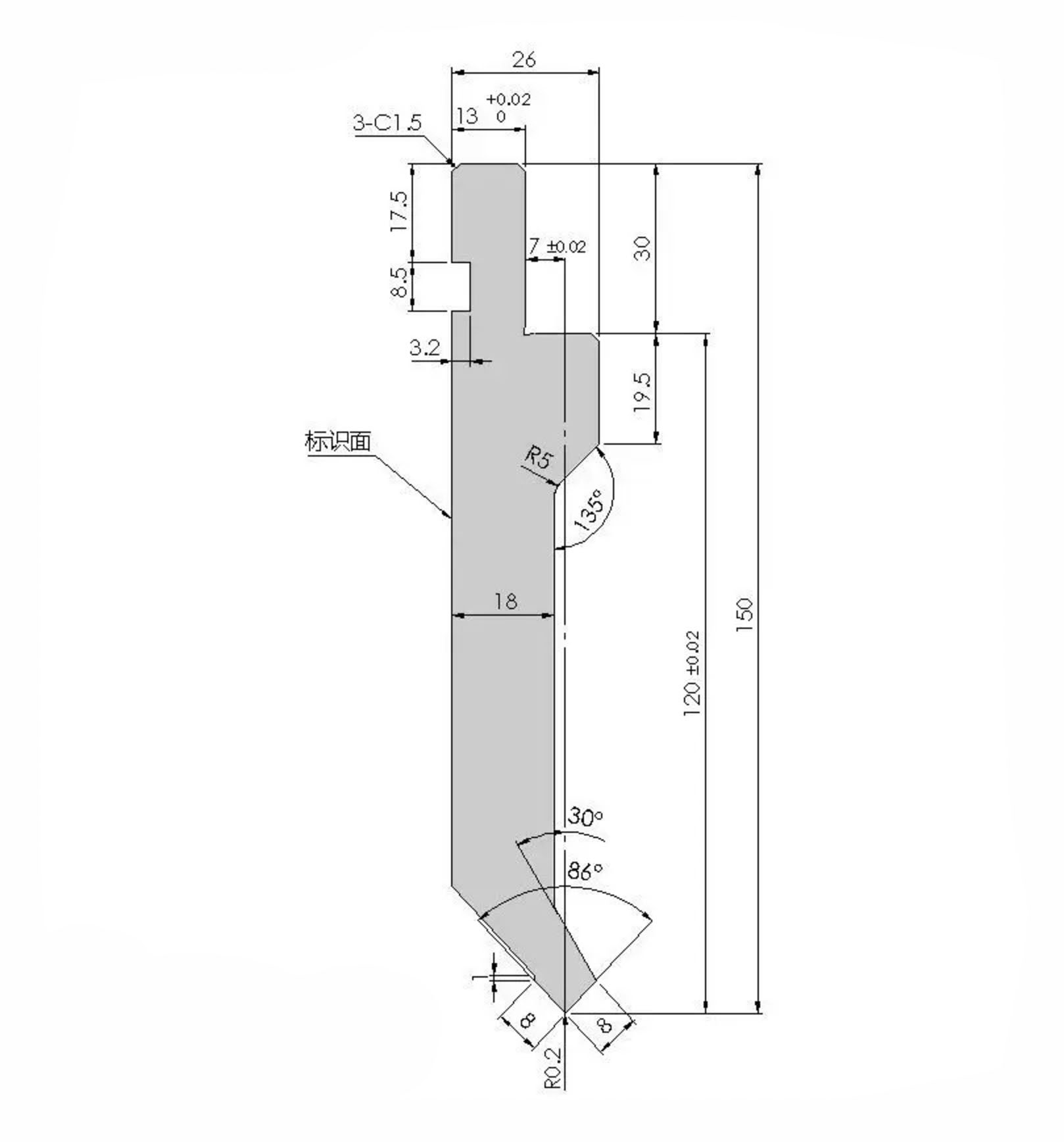

Верхняя матрица

• Устанавливается на подвижном ползунке гибочного станка (активная напорная часть).

• Его форма (стандартная прямая кромка, острый угол, гибкая шейка, дуга и т. д.) определяет внешнюю форму изогнутой детали.

• Мы предлагаем высокопроизводительные  закаленные пуансоны и матрицы , в том числе гибочные матрицы 4140 для повышения долговечности.

Нижняя матрица

• Закреплен на верстаке гибочного станка (неподвижная опорная часть)

• В основном имеет V-образную структуру канавок (V-паз).

• Ширина V-образной канавки напрямую влияет на силу изгиба, размер галтели и эффект формовки.

Принцип работы

1. Поместите металлический лист на нижнюю матрицу.

2. Ползунок приводит в движение верхнюю матрицу, прижимая ее вертикально.

3. Лист изгибается по форме верхней и нижней матрицы (необратимая пластическая деформация).

4. После достижения заданного хода и давления производится гибка.

5. Верхняя матрица возвращается в исходное положение, и заготовку можно вынимать.

Характеристики гибочного пресса

• Высокая жесткость и износостойкость : Изготовлены из легированной конструкционной стали (например, 42CrMo), обработаны отпуском и закалкой. Обеспечивает твердость (HRC45-HRC50), несущую способность и износостойкость для выдерживания сил экструзии и трения. Наши  гибочные матрицы 4140 специально обработаны для обеспечения дополнительной прочности.

• Настраиваемые формы : настройте пуансоны (дуговые, изогнутые, неправильной формы) и матрицы (различная ширина V-образных канавок: 8 мм, 16 мм, 24 мм) в зависимости от потребностей заготовки (угол, форма, размер, толщина материала).

• Высокая степень соответствия : характеристики пресс-формы (высота, тип хвостовика, установочный размер) должны соответствовать системе зажима гибочной машины, ходу ползуна и номинальному тоннажу. Размер формовки должен соответствовать чертежам заготовки.

• Стандартизация и сериализация : Обычные формы имеют стандартные характеристики (подходят для машин Amada, Trumpf, Wille) для прямой покупки. Специальные формы могут быть адаптированы для нужд предприятия, включая  листогибочный пресс с ЧПУ..

Общие классификации

Формируя форму

• Стандартные формы с прямой кромкой: для обычной гибки прямых кромок (наиболее широко используются).

• Формы с острым углом: для изгиба под небольшим углом или компенсации пружинения (высокая точность).

• Формы на гибкой шейке: для U-образных пазов и заготовок с глубокими каналами (предотвращает столкновение с изогнутыми краями).

• Дуговые формы: для дуговой гибки и гибки закругленных углов (например, дуговых заготовок, переходных закругленных углов).

• Формы неправильной формы: изготавливаются по индивидуальному заказу для специальных заготовок (на основе чертежей).

По сценарию применения

• Стандартные штампы для гибки листового металла: для обычных листового металла (низкоуглеродистая сталь, оцинкованная сталь; экономично).

• Гибочные матрицы из высокопрочной стали: утолщенная конструкция, высокая твердость (для пластин из нержавеющей стали и высокопрочных сплавов).

• Штампы для тонких материалов: прецизионная обработка (предотвращает коробление, деформацию и царапины)

По интерфейсу установки

• Тип Amada/Promecam: Подходит для гибочных станков серии Amada.

• Тип Trumpf/Wila: Подходит для гибочных станков серий Trumpf и Wila.

• Новый стандартный тип: универсальный интерфейс (подходит для большинства бытовых гибочных станков)

Как выбрать матрицу гибочного пресса

1. Соответствие характеристик материала

• Отличия Springback :

• Мягкая сталь: небольшая упругость (используйте пуансон 86°~88° для изгиба на 90°).

• Нержавеющая сталь/высокопрочная сталь: значительная упругая отдача (используйте пробойник под углом 85° или отрегулируйте угол).

• Толщина материала и соответствие матрицы :

• Для тонких, средних и толстых материалов необходимы соответствующие характеристики штампа (во избежание повреждений).

• Обычный материал штампа: 42CrMo (твердость HRC47-52 после термообработки; прочный и прочный)

• Наши варианты  закаленных пуансонов и матриц идеально подходят для материалов различной толщины.

2. Следуйте «принципу 8x».

• Основная формула : ширина V-образного паза нижней матрицы V = 8 × толщина материала T (идеально подходит для листов средней толщины 3–8 мм; гладкие скругления, отсутствие трещин).

• Корректировки :

• Тонкие пластины (T<3 мм): V=6T (меньший радиус скругления)

• Толстые пластины (T>8 мм): V=10T~12T (уменьшает силу изгиба; предотвращает разрыв матрицы)

3. Ограничение тоннажа по давлению

• Расчет : объедините толщину материала, прочность на разрыв и ширину V-образной канавки, чтобы рассчитать необходимое давление.

• Советы по подбору : Фактический тоннаж гибочной машины должен быть меньше номинальной мощности матрицы (запас прочности 10–15%). Для толстых листов/высокопрочной стали используйте утолщенные или сегментированные матрицы.

4. Выбор формы пуансона

• Обычные типы :

• Стандартный пуансон: обычный изгиб прямой кромки (наиболее часто используемый).

• Удар с острым углом: компенсация изгиба/пружинения под малым углом

• Пуансон на гибкой стойке: U-образные канавки/глубокие каналы (предотвращает помехи)

• Нестандартные пуансоны : используйте дуговые или нестандартные пуансоны для круглых/нестандартных заготовок (точно совпадайте с чертежами заготовок).

5. Установка и совместимость оборудования

• Соответствие типа хвостовика : выберите тип хвостовика (Amada/Promecam, New Standard, Trumpf/Wila), который соответствует системе зажима станка.

• Соответствие высоты и хода матрицы : Высота матрицы должна соответствовать ходу ползунка машины и высоте рабочего стола. Убедитесь в совместимости интерфейса для простой установки и точного позиционирования. Наши  листогибочные инструменты с ЧПУ идеально совместимы с большинством станков.

Меры предосторожности при выборе

• Не игнорируйте пружинение материала (вызывает неточные углы).

• Следуйте «принципу 8x» (избегайте растрескивания заготовки и повреждения штампа).

• Обеспечить совместимость оборудования (избежать сбоев при установке)
