Инструмент для гибочных прессов: руководство и выбор

Почему стоит инвестировать в премиальный инструмент для гибочных прессов

О нашем инструменте для гибочных прессов (прямые поставки с завода)

• Верхняя матрица (пуансон)

• Нижняя матрица (матрица)

Принцип работы

Области применения

• Механическое производство

• Обработка листового металла

• Производство металлической фурнитуры

• Изготовление шкафов и корпусов

Основные компоненты и принцип их работы

Верхняя матрица (пуансон)

Нижняя матрица (матрица)

Рабочий процесс

1. Уложите листовой металл на нижнюю матрицу.

2. Ползун опускает верхнюю матрицу, сжимая металл в форму матриц (пластическая деформация).

3. При достижении заданного хода и давления гибка завершается.

4. Верхняя матрица поднимается, и вы можете извлечь готовую деталь.

Ключевые характеристики нашего инструмента для гибочных прессов

• Прочный и износостойкий: Изготовлен из легированной стали (например, 42CrMo) с термообработкой (закалка, отпуск). Твердость: HRC45–HRC50. Выдерживает высокое давление и трение.

• Индивидуализация: Мы изготавливаем пуансоны (закругленные, гусиная шея, неправильной формы) и нижние матрицы (разная ширина V-образного паза: 8 мм, 16 мм, 24 мм) под ваши требования (угол, форма, размер, толщина материала).

• Совместимость: Размер инструмента (высота, тип хвостовика, крепление) соответствует системе зажима, ходу ползуна и тоннажу вашего гибочного станка. Формы подбираются под ваши чертежи деталей для точности.

• Стандартизация: Подходит для ведущих брендов (Amada, Trumpf, Wila) и доступен для прямой покупки. Предусмотрены специальные штампы под индивидуальные нужды.

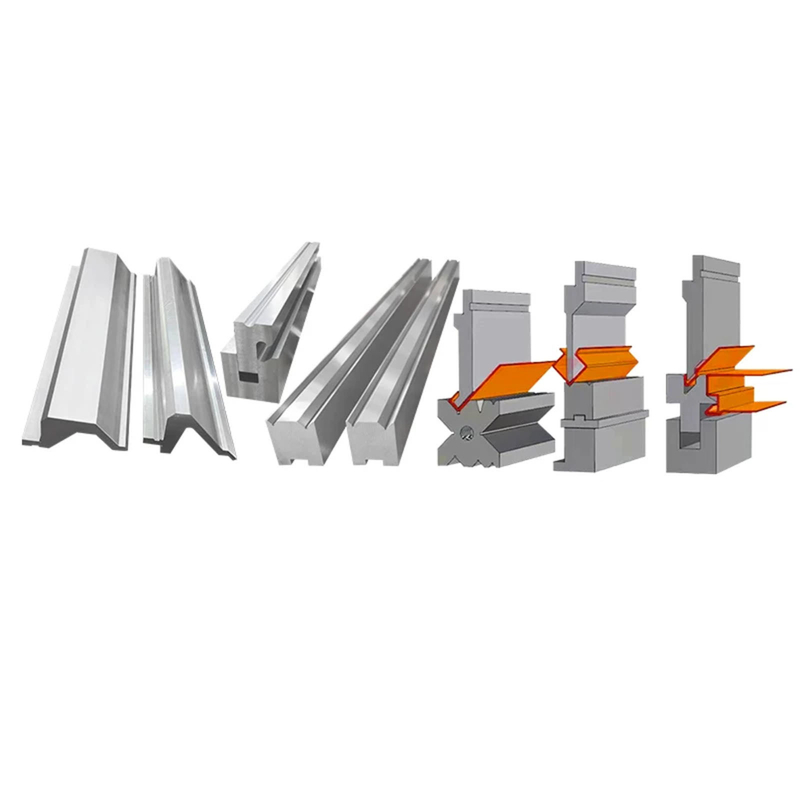

Основные типы инструмента для гибочных прессов

По форме формовки

• Стандартный прямой край: для обычных прямых изгибов (самый распространенный).

• Острый угол: для малых углов или компенсации упругого возврата (высокая точность).

• Гусиная шея (лезвия для гибки): для U-образных и глубоких деталей (избегает ударов по предварительно изогнутым краям).

• Дуговой/закругленный: для криволинейных деталей и закругленных углов.

• Неправильной формы: индивидуальное изготовление под уникальные формы деталей.

По области применения

• Стандартный листовой металл: для мягкой стали, оцинкованной стали (экономичный вариант).

• Высокопрочная сталь: утолщенный твердый материал для нержавеющей стали и прочных сплавов.

• Тонкий материал: точное изготовление для предотвращения деформации, изгиба и царапин.

По интерфейсу установки

• Amada/Promecam: подходит для гибочных станков Amada.

• Trumpf/Wila: подходит для гибочных станков Trumpf и Wila.

• Новый стандарт: универсальное крепление для большинства отечественных станков.

Как выбрать инструмент для гибочных прессов

1. Подберите под материал

• Мягкая сталь: малый упругий возврат → используйте пуансон 86°–88° для изгибов 90°.

• Нержавеющая/высокопрочная сталь: большой упругий возврат → используйте пуансон 85° или корректируйте угол.

2. Следуйте правилу «8x» (V-образный паз нижней матрицы)

• Средне толстые листы (3–8 мм): используйте правило 8x (ровные изгибы без трещин).

• Тонкие листы (T＜3 мм): используйте V=6T (меньший радиус угла).

• Толстые листы (T＞8 мм): используйте V=10T–12T (меньшее усилие, без повреждения инструмента).

3. Проверьте тоннаж давления

4. Выберите правильную форму пуансона

• Стандартный: обычные прямые изгибы.

• Острый угол: малые углы или компенсации упругого возврата.

• Гусиная шея: U-образные/глубокие детали.

• Дуговой/неправильной формы: криволинейные или уникальные детали (под форму детали).

5. Обеспечьте совместимость со станком

Важные советы по выбору

• Не игнорируйте упругий возврат материала (вызывает неправильные углы).

• Следуйте правилу 8x (предотвращает трещины на детали и повреждение инструмента).

• Проверяйте совместимость со станком (предотвращает сбой при установке).

Сравнительная таблица международного стандарта 42CrMo (важна для выбора)

Чертеж верхней матрицы листогибочного пресса

чертеж нижней матрицы листогибочного пресса
