Пальцы и втулки для гибки арматуры

Универсальные штифты и втулки для гибочных машин (полный диапазон размеров)

Надежные штифты и втулки станка для гибки арматуры для строительства

• Строительные площадки суровые. Надежность арматурогибочного станка зависит от его шарнирных частей (штифтов и втулок, также называемых сваями и втулками).

• Штифты и втулки принимают на себя всю нагрузку высокопрочных стальных арматурных стержней.

• Изношенные детали приводят к неправильным углам изгиба и увеличению нагрузки на двигатель машины.

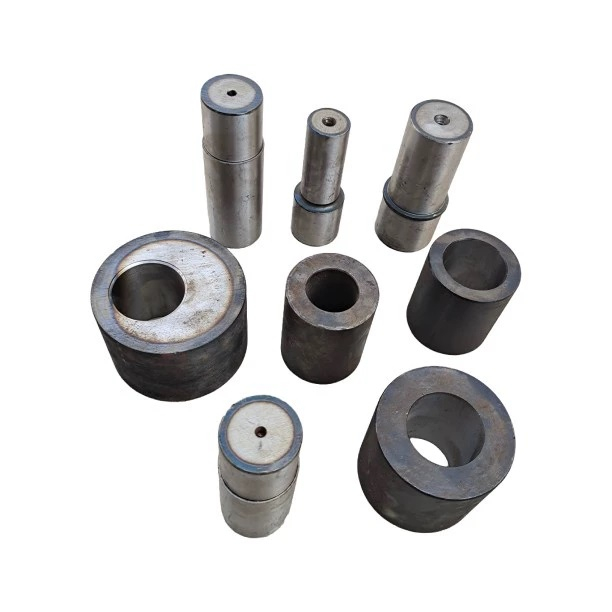

Обзор продукта

• Центральные штифты

• Рабочие булавки

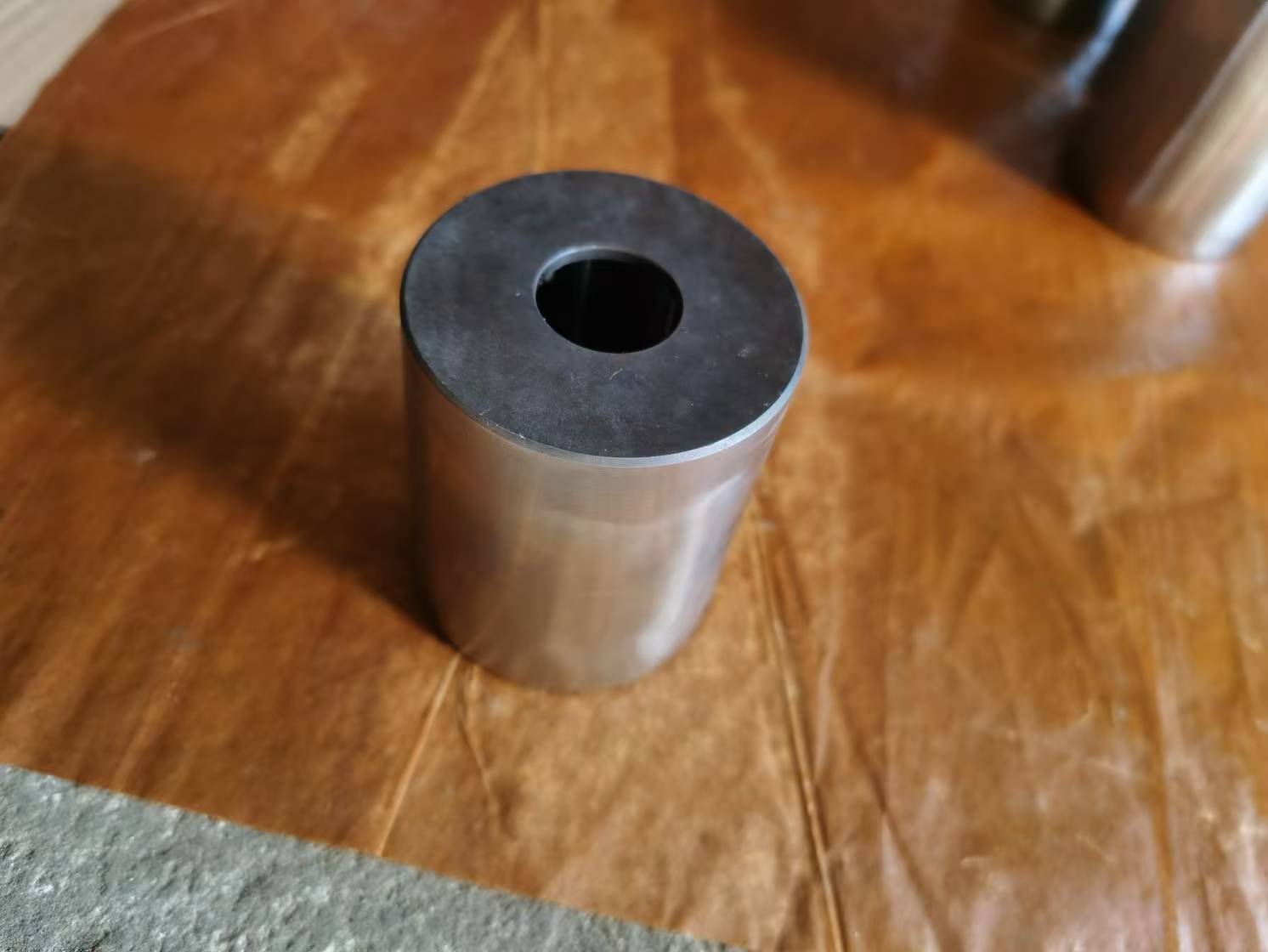

• Формовочные втулки (втулки)

Основные характеристики и технические детали

• Полноразмерный диапазон : диаметры 20–100 мм. Работает с арматурой различной толщины и радиусами изгиба 4D/5D.

• Прочный материал : кованая легированная сталь 40Cr или Cr12MoV. Пальцы и втулки остаются прямыми и неповрежденными при высоком крутящем моменте.

• Индукционная закалка : Все детали обработаны вакуумом. Отличная износостойкость для тяжелых строительных работ.

• Точная посадка : прецизионная шлифовка во избежание раскачивания центральной пластины гибочного станка.

• Персонализация : мы производим аксессуары для станков для гибки арматуры в соответствии с вашими потребностями.

О нашей компании

• Мы исследуем, разрабатываем, производим и продаем основные инструменты и аксессуары для обработки арматуры.

• Наша основная продукция:

• Репортажные лопасти

• Лезвия для гибки арматуры

• Все виды арматурных принадлежностей для станков

• Наша продукция подходит для большинства оборудования для обработки арматуры:

• Машины для резки арматуры

• Машины для гибки арматуры

• Правильно-отрезные станки

• Используется в: строительстве, мостах, туннелях, заводах по обработке арматуры, линиях сборных железобетонных изделий.

Подробная информация об основном продукте

1. Лезвия для резки арматуры

• Обработан закалкой и низкотемпературным отпуском (износостойкий, ударопрочный).

• Тонко отшлифованная режущая кромка: гладкая, без заеданий. Подходит для пакетной резки арматуры.

• Квадратная модульная конструкция: поворот на 4 стороны. Снижает затраты на замену и техническое обслуживание.

2. Лезвия для гибки арматуры

• Настраиваемый: соответствует модели вашей гибочной машины и радиусу изгиба.

• Точная термообработка: хорошая усталостная прочность и стабильный размер.

• Точный угол изгиба: отсутствие отскока. Сгибает арматуру под разными углами. Никаких сколов и деформаций.

3. Аксессуары для арматурных станков

• Режущие станки: фиксированные держатели лезвий, шатуны, ползуны, зубчатые валы.

• Гибочные машины: центральные валы, гибочные диски, зажимы, позиционирующие перегородки.

• Правильные машины: Правильные колеса, тяговые колеса, фрезерные агрегаты.

• Соответствует стандартам оригинального оборудования: высокая точность, идеальная посадка, простота установки.

• Обработка поверхности (цементация, закалка, цинкование): Устойчивость к ржавчине, износостойкость. Продлевает срок службы оборудования.

Наши преимущества

• Современное оборудование: обрабатывающие центры с ЧПУ, инструменты для измерения твердости и точности.

• Строгий контроль качества: проверяйте каждый шаг от сырья до готовой продукции.

• Нестандартная настройка: создавайте инструменты/аксессуары на основе вашего оборудования и потребностей.

Общие булавки, которые мы предлагаем

• Центральный штифт

• Позиционирующий штифт

• Фиксированный контакт

Часто задаваемые вопросы (FAQ)

• Вопрос : Почему машинам для гибки арматуры нужны формовочные валы разного диаметра?

  Ответ : Для разных диаметров арматуры требуются разные радиусы изгиба. Замена формовочного вала обеспечивает правильные углы и защищает арматуру.

• Вопрос : Нужна ли термическая обработка стали 45# и стали 40Cr?

  А : Да. Термическая обработка полностью раскрывает их механические свойства.

I. Почему твердость термообработки (HRC) важна для штырей гибочных машин

• Штифты являются основными несущими деталями. Они воспринимают радиальное давление, кручение и многократное трение.

• Твердость напрямую влияет на срок службы, стабильность и безопасность.

• Штыри с низкой твердостью быстро выходят из строя, вызывая поломки оборудования или несчастные случаи.

Ключевые функции правильной твердости

• Износостойкость : Предотвращает быстрый износ и деформацию.

• Штифты касаются арматуры и гибочных дисков. Низкий HRC вызывает износ, вмятины и неправильные углы.

• Соответствующие контакты: поверхность HRC45~55 (поверхность ядра до HRC58~62).

• Прочность на сжатие/крутление : Предотвращает перелом.

• При изгибе штифты выдерживают большое давление и небольшое скручивание.

• Низкая твердость вызывает деформацию; плохая твердость-вязкость приводит к хрупкому разрушению.

• Закаленные штифты (HRC45~55): Прочные и прочные. Никаких заеданий и летающей арматуры.

• Снижение затрат на техническое обслуживание . Соответствующие штифты изнашиваются медленно. Меньше замен, меньше простоев. Экономит деньги и обеспечивает бесперебойную работу.

II. Параметры чертежа для штифтов гибочной машины специальной формы

1. Основные внешние размеры (необходимы допуски)

• Каждая секция: диаметр + допуск (например, h6/h7 для сопрягаемых секций, f8 для несопряженных секций) + длина + допуск.

• Детали специальной формы: ширина/глубина шпоночного паза, угол/длина конуса. Четко обозначьте угол перехода.

• Концы: Плоская/круглая/потайная головка. Отметьте сферический радиус (круглая головка) или глубину/диаметр потайной головки (потайная головка).

2. Требования к процессу и термообработке

• Укажите процесс термообработки (например, отпуск, поверхностная закалка + отпуск) + твердость (например, общая HRC45~50, поверхностная HRC58~62). Отметьте место проверки твердости.

3. Требования к материалам

• Рекомендуемые материалы: сталь 45#, 40Cr (лучше всего подходит для тяжелых штифтов специальной формы).

Советы по использованию и обслуживанию

• Ежедневная смазка : используйте высокопроизводительную литиевую смазку для втулок, чтобы удалить пыль и песок.

• Проверка наличия задиров : Немедленно замените штифты с глубокими канавками, чтобы не повредить изгибающий рычаг.

• Правильный размер : внутренний диаметр втулки должен идеально соответствовать штифту. Зазор в 0,5 мм может привести к серьезному выходу из строя при высоком крутящем моменте.

Таблица соответствия международного класса металлических материалов
