Полное руководство и технический обзор: Что такое штамп для листогибочного пресса?
Вопросы и ответы: Что такое верхняя матрица листогибочного пресса?
Верхняя матрица ALAS , также называемая пуансоном или верхним лезвием, устанавливается на плунжер листогибочного пресса. Он движется вниз вместе с плунжером, вдавливая металлические листы в V-образный паз нижней матрицы, создавая постоянные изгибы. Это ключевая деталь, которая определяет окончательный угол гибки и общую точность гибки.
Основные типы верхних штампов листогибочного пресса ALAS
Верхние штампы в основном подразделяются по форме на прямые штампы, остроугольные штампы, штампы с гибкой шейкой, радиусные штампы и формовочные штампы. Конструктивно они делятся на два типа: сплошные и сегментные.
Сравнение обычных верхних матриц ALAS
| Тип матрицы | Диапазон углов | Основное применение | Типичное применение |

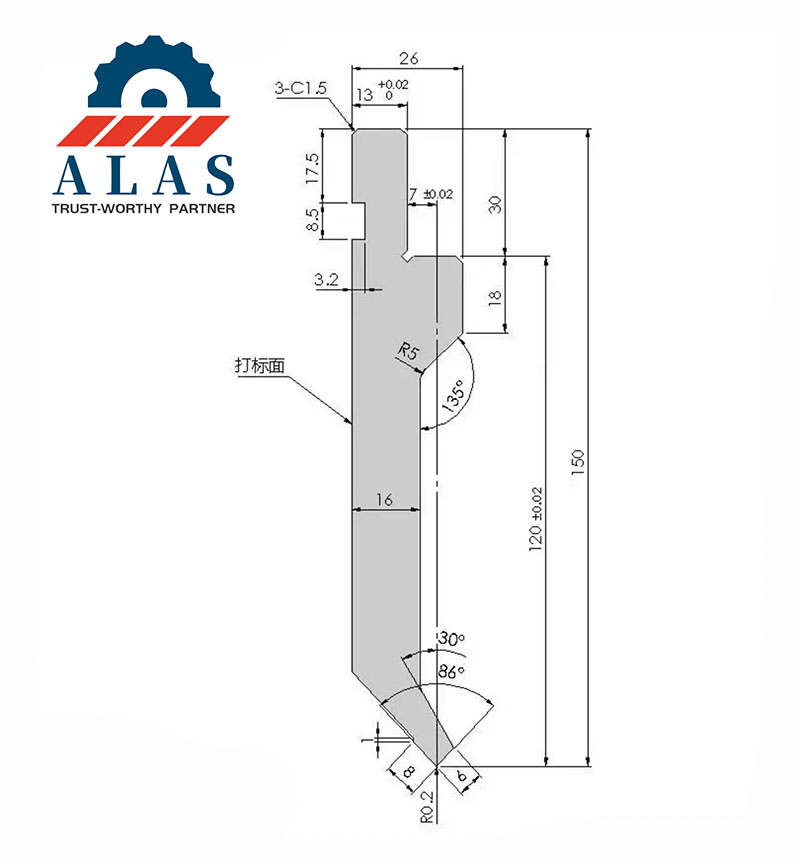

| Прямая матрица | 90° | Стандартный изгиб под прямым углом 90 градусов | Обычные детали из листового металла |
| Острая угловая матрица | 15° ~ 30° | Гибка под острым углом и предварительная гибка перед подшивкой | Острые угловые детали, предварительное формование для полной подшивки. |
| Гибкая шея Die | 86° ~ 88° | Избегайте столкновений при коробчатом и глубоком изгибе профиля. | Детали коробки и заготовки с возвратными фланцами |
| Радиусная матрица | На основе требуемого значения R | Плавный изогнутый изгиб | Декоративные панели и закругленные детали |

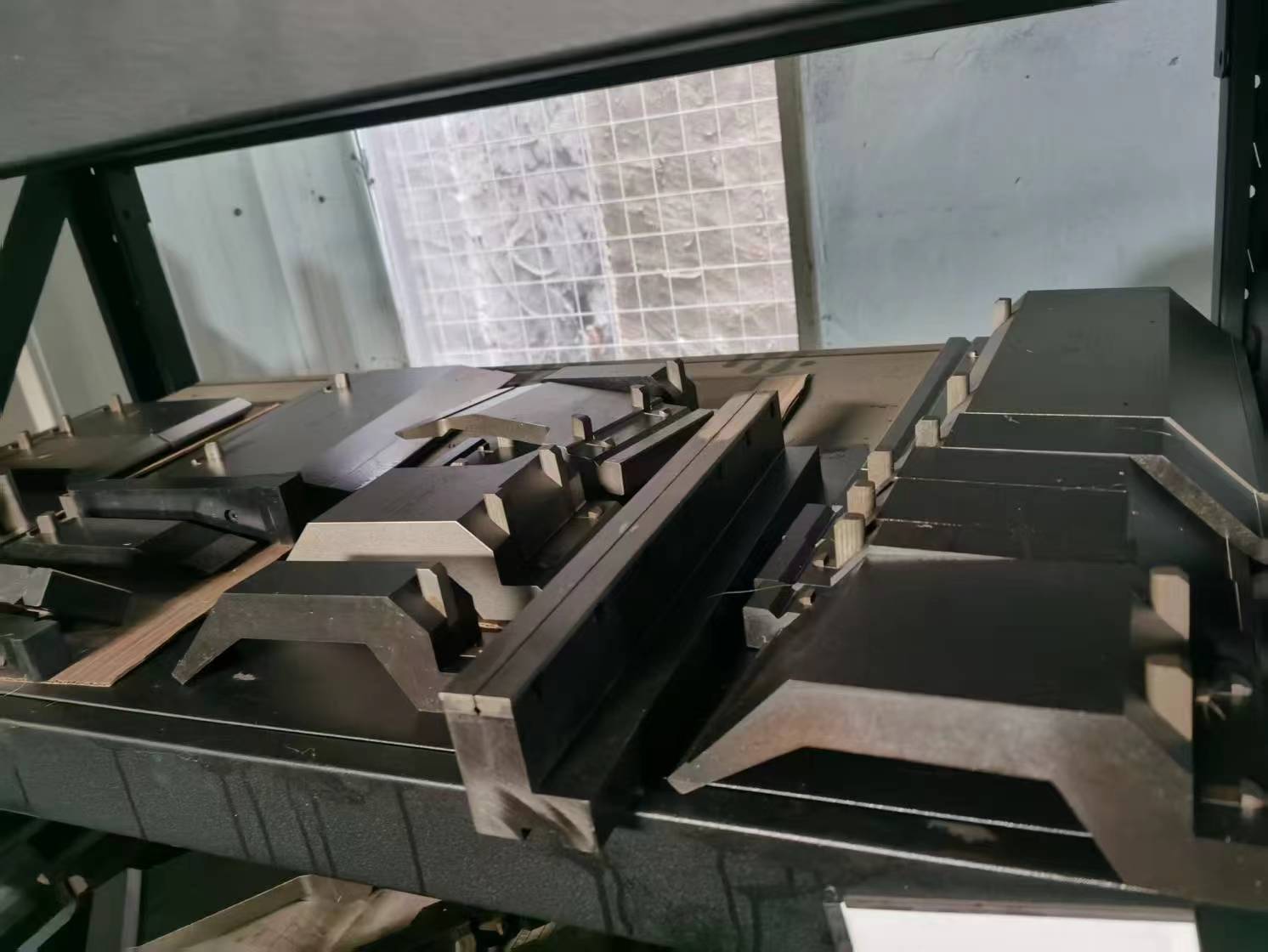

| Формовочная матрица | Сделанный на заказ | Одноэтапное формование специальных форм | Нестандартные и сложные изогнутые детали |
| Оконные рамы Die | Сделанный на заказ | Гибка в узком пространстве | Производство дверных и оконных рам |
Прямые матрицы хорошо подходят для небольших стандартных изогнутых деталей. Пластины на гибкой шейке идеально подходят для сложных заготовок, где во время нескольких этапов гибки возможно столкновение инструментов. Пластины с острым углом широко используются для предварительной гибки под углом 30 градусов перед полной подшивкой.
Стандарты материалов, твердости и термической обработки для верхних матриц ALAS
Большинство верхних плашек листогибочного пресса изготовлены из легированной стали 42CrMo (AISI 4140), общая твердость которой контролируется на уровне 47–52 HRC. Верхняя матрица должна быть тверже нижней, чтобы гарантировать хорошую износостойкость и ударопрочность. Наконечник матрицы обычно подвергается местной индукционной закалке для продления срока службы.
Сравнение характеристик материалов
| Твердость материала | (HRC) | Особенности | Применение |
| 42crmo | 47~52 | Высокая прочность, хорошая прочность и износостойкость | Массовое производство и гибка в тяжелых условиях |
| Кр12МоВ | 50~58 | Отличная износостойкость | Высокая точность и высокая частота гибочных работ. |
| Т7/Т8/Т10 | 45~50 | Экономически эффективен | Общий изгиб при легких нагрузках и периодическое использование |
| 55SiCr | 46~50 | Хорошая эластичность | Условия работы, требующие высокой прочности |
42CrMo отличается высокой прочностью и хорошей прокаливаемостью. После отпуска он обеспечивает улучшенную усталостную прочность и ударопрочность, что делает его лучшим выбором для штампов листогибочного пресса ALAS и других тяжелых механических компонентов. Верхние штампы должны иметь твердые износостойкие поверхности, высокие характеристики защиты от разрушения и высокую прочность на разрыв.
Рекомендуемый процесс термообработки
Стандартное соответствие твердости: верхняя матрица HRC 48~52, нижняя матрица HRC 42~45. Верхний кубик всегда держится тверже, чем нижний.

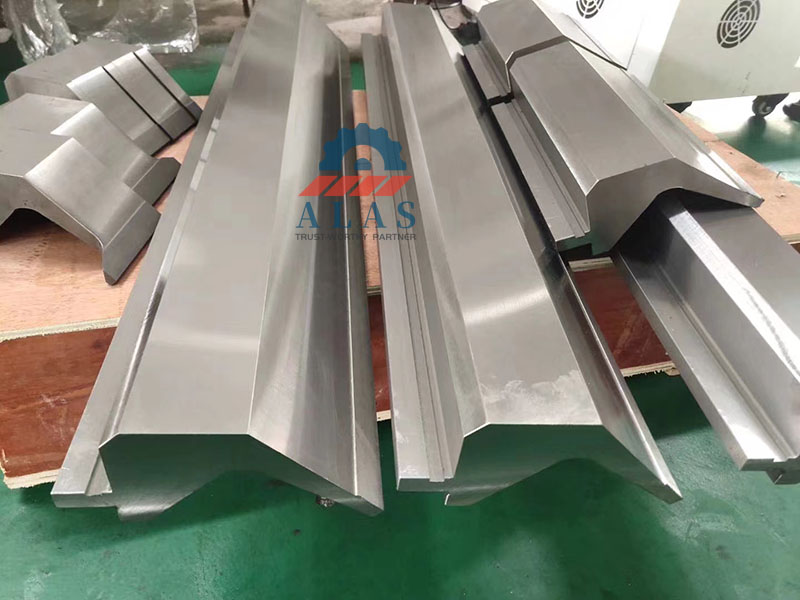

Сплошная верхняя матрица и сегментированная верхняя матрица ALAS
Цельные верхние матрицы представляют собой цельные инструменты для длинной прямой гибки. Сегментированные верхние матрицы состоят из нескольких коротких секций стандартных размеров, их легко собирать для изготовления коробчатых деталей и коротких заготовок, а также обеспечить большую гибкость.
| Особенности: | Цельная верхняя матрица. | Сегментированная верхняя матрица. |
| Стандартные размеры | 835 мм, 415 мм | 10, 15, 20, 40, 50, 100, 200, 300 мм |
| Максимальная длина | До 6000 мм (по индивидуальному заказу) | Без ограничений по бесплатной комбинации |
| Приложение | Длинная прямая гибка, массовое производство | Детали коробчатые, короткие заготовки, смешанное мелкосерийное производство |
| Гибкость при смене матрицы | Низкий | Высокий |
| Следы изгиба | Даже по всей длине | Небольшие следы стыков на соединениях сегментов |
| Хранилище | Занимает большое пространство | Штабелируемый для экономии места для хранения |
ALAS Сегментированные матрицы необходимы для гибки коробок. При обработке деталей закрытого короба зазоры между сегментами позволяют фланцам проходить сквозь них и избегать столкновений.

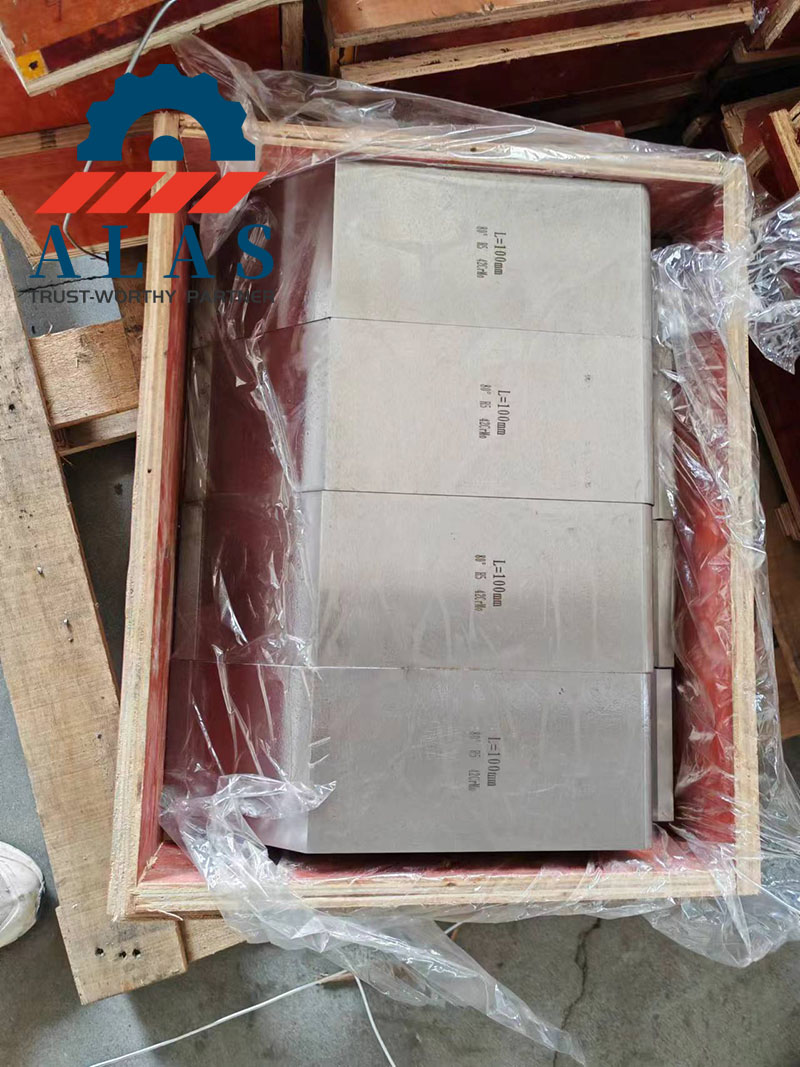

Сегментированный комплект ALAS 835 мм включает в себя : секции 300 мм, 200 мм, 100 мм (левая), 100 мм (правая), 50 мм, 40 мм, 20 мм, 15 мм и 10 мм.
Всегда используйте матрицы длиной более 300 мм для калибровки исходной точки станка. Никогда не используйте для этой работы короткие сегментированные плашки.
Не устанавливайте верхние матрицы разной высоты на один листогибочный пресс.

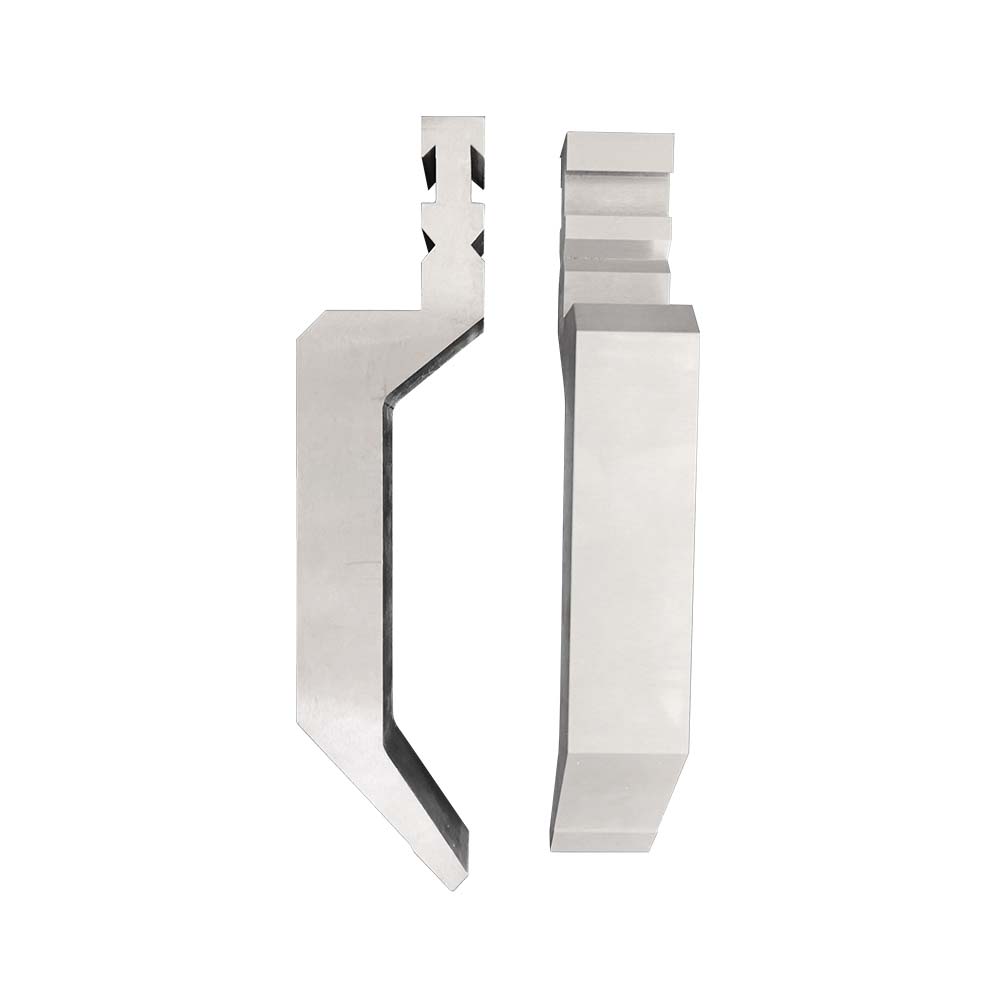

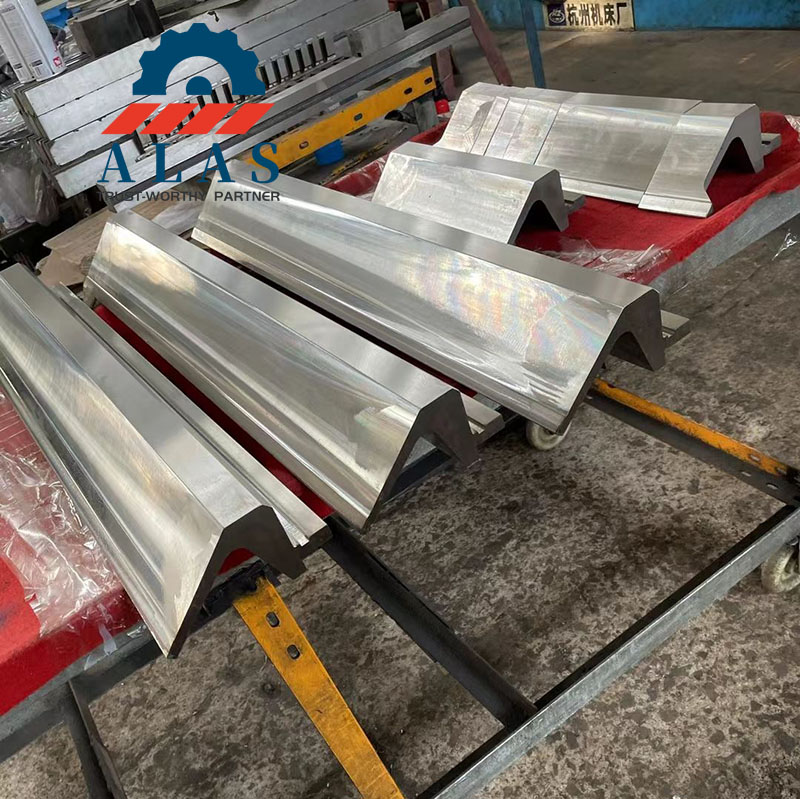

Почему матрицы ALAS Gooseneck незаменимы при гибке коробок

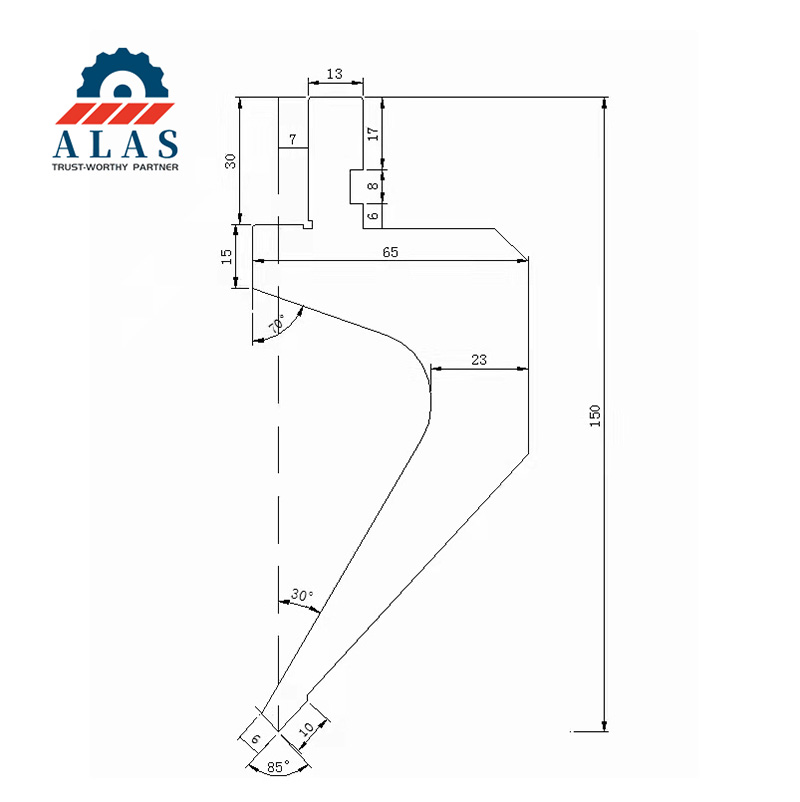

Матрицы на гибкой шее имеют глубокий утопленный зазор на задней стороне. При изгибе третьей и четвертой сторон деталей коробки это пространство предотвращает удар предварительно согнутых фланцев о корпус матрицы, а именно натяг фланцев. Детали глубокой коробки вряд ли можно обработать без штампов с гибкой шеей.
Принцип интерференции
Цифровые модели демонстрируют идеальное складывание в программном обеспечении CAD, но в реальной эксплуатации предварительно согнутые боковые фланцы будут подниматься, а плунжер опускается. Прямая матрица постепенно утолщается от кончика к корпусу, поэтому высокие фланцы врезаются в матрицу. Утопленная область матриц на гибкой шейке оставляет достаточно места для перемещения фланцев.
Такая конструкция зазора жертвует частью прочности конструкции. Для справки: стандартная прямая матрица выдерживает нагрузку 50 тонн на фут, тогда как матрица с изогнутой шейкой 88° выдерживает только около 15 тонн на фут. Никогда не превышайте номинальную нагрузку матриц на гибкой шейке во время использования.

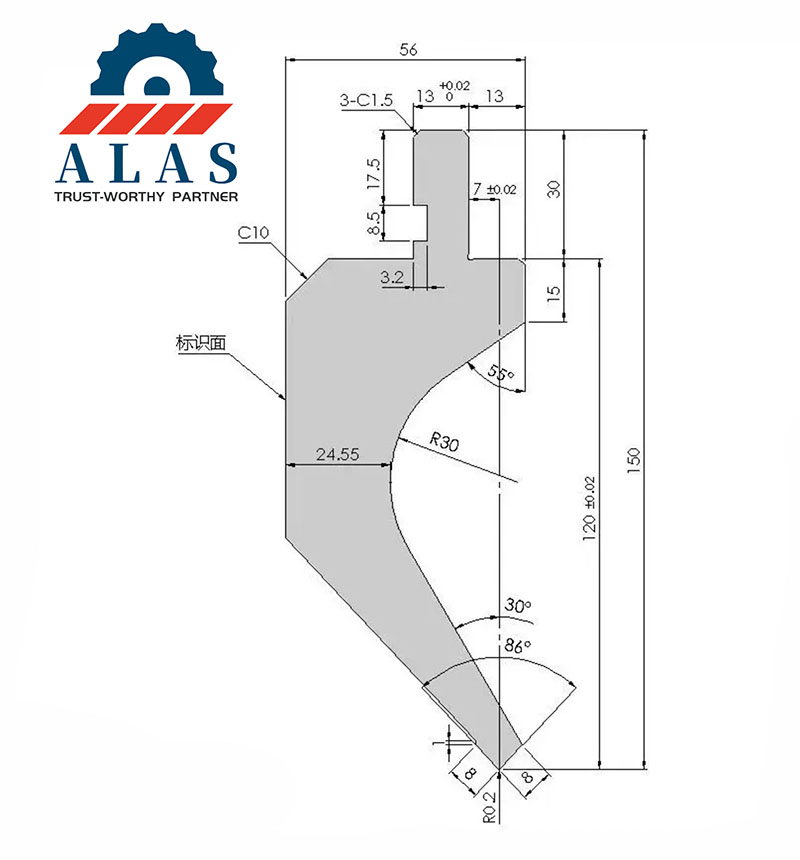

Советы по выбору штампа «гусиная шея»
Глубина паза матрицы должна быть больше максимальной высоты фланцев заготовки, иначе заготовка будет повреждена.
Большая глубина горловины означает меньшую грузоподъемность.
Для лучшего зазора между фланцами рекомендуется использовать сегментированные матрицы на гибкой шейке с левой и правой концевыми секциями.
Как выбрать правильный угол матрицы ALAS и радиус вершины
Изгиб металла приведет к пружинению. Как правило, выбирают верхнюю матрицу с углом на 2–3° меньшим, чем целевой угол изгиба, чтобы компенсировать упругую отдачу. Радиус вершины напрямую определяет внутренний угол готовых заготовок. Слишком малый радиус приводит к появлению видимых вмятин, а слишком большой радиус приводит к нестабильному положению изгиба.
Руководство по выбору угла
| Целевой угол изгиба | Рекомендуемый угол верхней матрицы | Соответствующий угол V-образного паза нижней матрицы | Примечания |
| 90° | 86° ~ 88° | 88° | Стандартный изгиб под прямым углом для компенсации пружинения |
| Ниже 90° (острый угол) | 30° | 30° | Гибка под острым углом и предварительная гибка для подшивки. |
| Изогнутый изгиб | Соответствует дуге заготовки | Совместим с верхней матрицей | Верхние и нижние матрицы должны быть поддерживающими наборами. |
| Полное подшивание | 30° (Предварительный изгиб) | 30° | Сначала согните на 30°, затем разровняйте с помощью специальной кромочной матрицы. |
Для углов гибки, равных или превышающих 88°, выберите нижние матрицы на 88° или 30°. Для углов менее 88° используйте только матрицы, расположенные ниже на 30°. Плохая точность угла штампа приведет к выходу углов изгиба за пределы допусков.
Выбор радиуса наконечника и отступ поверхности
Для регулярной работы используйте радиус наконечника от 0,2 мм до 1 мм, отрегулируйте его в соответствии с требованиями к внешнему виду поверхности.
Для заготовок с указанными внутренними значениями R используйте матрицы специального радиуса, такие как R0,3, R1, R4, R8 и R10.
Для позиционирования разметки линий во время гибки используйте штампы с острыми наконечниками. Держите верхнюю и нижнюю плашки ровно, без ступенек.
Правила установки и безопасной эксплуатации верхних штампов
Перед установкой проверьте ход машины. Убедитесь, что она длиннее общей высоты собранных штампов, чтобы избежать повреждений и несчастных случаев.
После установки прочно закрепите плашки и проверьте прямолинейность режущих кромок.
Во время регулировки совместите верхнюю матрицу с нижней. Не используйте короткие сегментированные матрицы для калибровки исходной точки.
Тестовый запуск перед официальным производством. Оставьте зазор, равный толщине листа, когда плунжер перемещается в самое нижнее положение.
Никогда не помещайте руки между верхней и нижней матрицами во время работы. Не надевайте перчатки при сгибании мелких деталей. Назначьте двух операторов для работы с длинными заготовками.
Не работайте с односторонней или одноточечной нагрузкой. Избегайте сгибания очень толстых листов или закаленной стали.
После работы совместите верхнюю и нижнюю матрицы перед выключением. Очистите железные остатки и грязь на поверхностях матрицы.
Точность штампа и почему верхняя часть штампа имеет большее значение
Окончательный угол гибки в основном контролируется верхней матрицей, поэтому требования к точности к ней более строгие, чем к нижней матрице. Точность кончика матрицы влияет на угол изгиба; радиус кончика определяет размер внутреннего угла; профиль полости влияет на характеристики зазора; точность крепления хвостовика обеспечивает стабильную установку.
| Проблемы с деталями штампа, | вызванные низкой точностью | рекомендуемого допуска |
| Передовой | Угол изгиба за пределами допуска | ≤ ±0,2° |
| Радиус наконечника | Неровный внутренний угол, плохой внешний вид | ≤ ±0,05 мм |
| Полость | Заклинивание фланца и деформация заготовки | На заказ согласно чертежу |
| Монтажный хвостовик | Неправильная установка и ошибка параллелизма | ≤ 0,02 мм |
| Общая прямолинейность | Непостоянные углы на длинных заготовках | ≤ 0,1 мм/м |
Высокоточные верхние матрицы в сочетании с листогибочными прессами с ЧПУ (повторяемость плунжера ≤±0,01 мм) обеспечивают стабильные результаты гибки. Ручные листогибочные прессы обычно имеют отклонение угла ±2°~3° при ежедневном использовании.
Ежедневное обслуживание верхних штампов
Ежедневно: Очищайте железные остатки и грязь. Осмотрите края на наличие трещин и сколов.
Еженедельно: Проверьте затяжку крепежных болтов и износ режущих кромок.
Ежемесячно: измеряйте износ радиуса наконечника и проверяйте зазоры между сегментированными секциями.
Ежеквартально: Проверка прямолинейности и параллельности. При необходимости отшлифовать рабочие поверхности.
Ежегодно: Полная прецизионная проверка. Замените сильно изношенные штампы.
Наконечники матрицы изнашиваются быстрее всего. Не перетачивайте матрицу более 3 раз. Чрезмерное шлифование приведет к изменению радиуса вершины и высоты матрицы, что приведет к ошибкам в размерах.
Перед выполнением любых работ по техническому обслуживанию отключите питание, активируйте аварийную остановку и повесьте предупреждающие знаки.
Нанесите антикоррозийное масло на штампы для длительного хранения.
Часто задаваемые вопросы
В1: Каково правильное соотношение твердости между верхней и нижней матрицей?
Ответ: Верхняя матрица должна быть тверже. Стандартная настройка: верхняя матрица HRC 48~52, нижняя матрица HRC 42~45. Верхняя матрица, являющаяся активной рабочей частью, испытывает большее трение, поэтому более высокая твердость обеспечивает более длительный срок службы.
В2: Почему мы не можем использовать верхние штампы разной высоты вместе?
A: Из-за разной высоты матрицы ход поршня не может правильно соответствовать всем матрицам. Некоторые матрицы будут перегружены и повреждены, а другие не смогут достичь рабочего положения. Это приводит к появлению дефектной продукции и риску безопасности.
В3: Какова глубина горловины штампа «гусиная шея»?
A: Это относится к горизонтальной глубине утопленного зазора за кончиком матрицы. При гибке коробки глубина горловины должна быть больше высоты полки заготовок. Большая глубина горловины означает меньшую грузоподъемность матрицы.
В4: Как узнать номинальный тоннаж верхних штампов?
A: Нагрузка на матрицу указана в тоннах на метр. При использовании комбинированных сегментных матриц максимально допустимый тоннаж соответствует самой слабой отдельной секции.
В5: Совместимы ли ваши верхние штампы с моим листогибочным прессом?
Ответ: В наших штампах используются держатели европейского стандарта диаметром 13 мм, совместимые с листогибочными прессами Wila, Trumpf, Amada, LVD, Durma и другими популярными брендами. Отправьте нам модель вашей машины и размеры существующего держателя для полного подтверждения.
Почему стоит выбрать верхние штампы листогибочного пресса ALAS
Материал: легированная сталь 42CrMo, общий отпуск плюс индукционная закалка наконечника, твердость HRC 48~52.

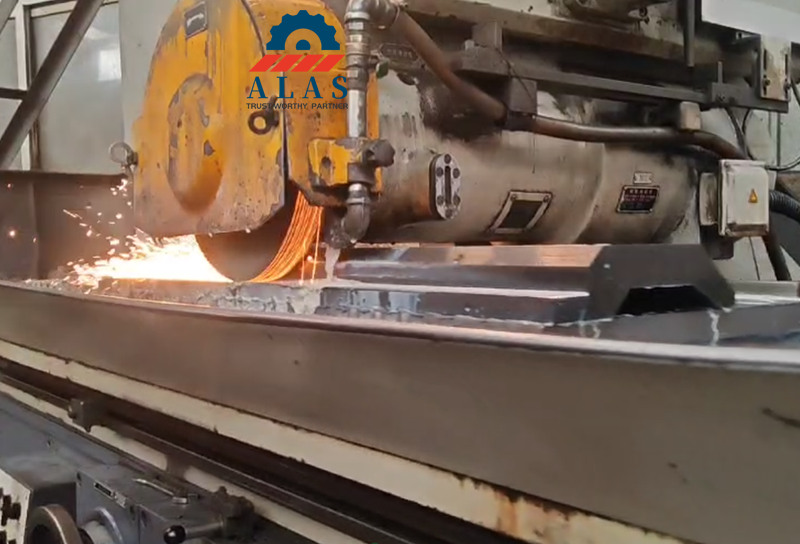

Точность: прецизионное шлифование с ЧПУ, угловой допуск ≤±0,2°, общая прямолинейность ≤0,1 мм/м.

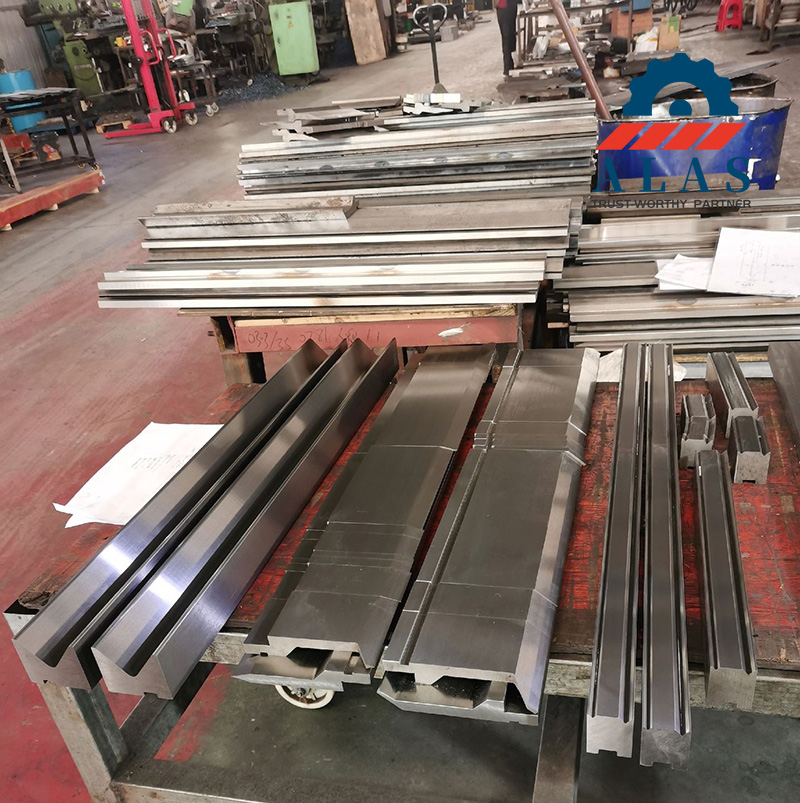

Полный ассортимент продукции: доступны прямые штампы, остроугольные штампы, гибкие штампы, радиусные штампы и формовочные штампы.
Варианты конструкции: цельные матрицы стандартной длины и сегментированные наборы матриц для гибкого использования.
Широкая совместимость: держатели европейского стандарта диаметром 13 мм подходят для большинства распространенных листогибочных прессов.
Индивидуальное обслуживание: согласно чертежам доступны специальные углы, радиусы наконечников и профили по индивидуальному заказу.
Стандартные характеристики
| Детали | параметра |
| Материал | 42CrMo (AISI 4140) |
| Твердость | HRC 48~52 (наконечник индукционной закалки) |
| Стандартные углы | 86°, 88°, 90°, 30° (доступен по индивидуальному заказу) |
| Стандартный радиус наконечника | 0,2 мм ~ 1 мм (доступен по индивидуальному заказу) |
| Твердая длина матрицы | 835 мм, 1000 мм, 2000 мм, макс 6000 мм (по индивидуальному заказу) |
| Размеры сегментированных матриц | 10, 15, 20, 40, 50, 100, 200, 300 мм |
| Тип держателя | Евростандарт 13 мм (Wila/Trumpf), поддерживаются специальные держатели |
| Поверхностная обработка | Шлифование на станке с ЧПУ, Ra ≤ 0,8 мкм |
