Выбор материала и преимущества штампов Ironworker
Когда вы выбираете правильный материал для пуансонов и штампов, вы делаете важный выбор в отношении точности штамповки и общей стоимости изготовления. Большинство людей в отрасли выбирают экономичные сплавы D2 и 9CrSi для повседневной штамповки мягкой стали благодаря сбалансированной твердости и стабильным характеристикам резки. Существуют также модернизированные варианты премиум-класса, включая DC53, S7 и H13, которые обеспечивают более высокую ударопрочность и исключительный срок службы при повторяющихся ударах при тяжелых нагрузках. Такие компании, как Nanjing AlasMachinery, поставляют полную линейку инструментальных сталей, а также штампы нестандартных размеров, соответствующие основным маркам металлургов, таким как Geka, Piranha и Scotchman. Выбор подходящего материала штампа помогает пользователям сократить частую замену штампа, сократить время простоя на техническое обслуживание и продлить срок службы инструмента. Это дает очевидные преимущества при производстве металлоконструкций, где пуансоны DC53 премиум-класса могут увеличить срок службы более чем на 50 % по сравнению с обычными штампами из низколегированной стали.

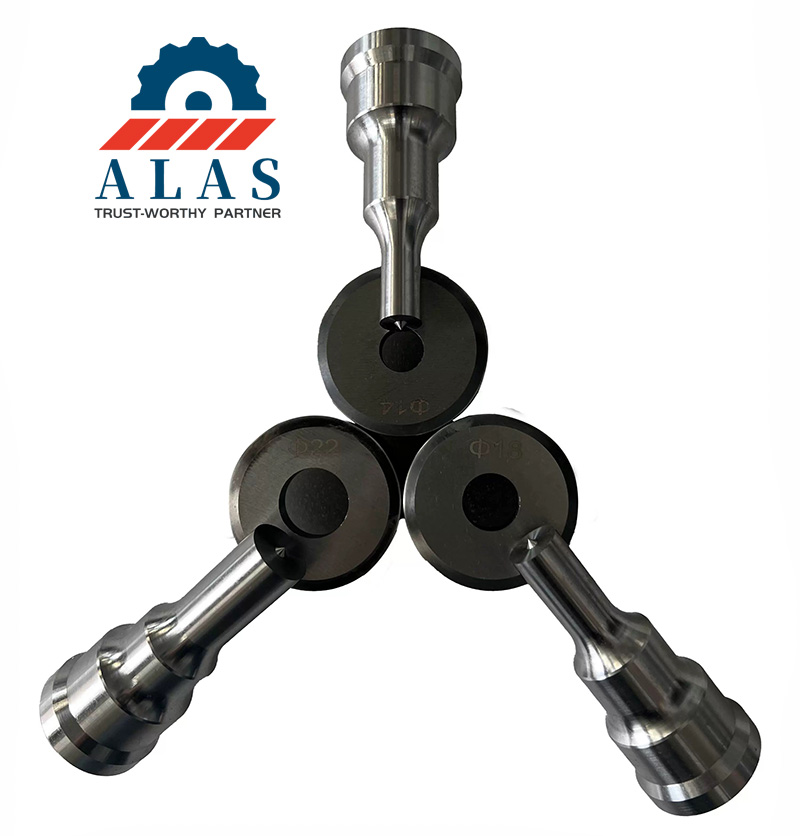

Что такое кубик металлурга?
Матрица для металлообработки — это закаленная деталь из инструментальной стали, используемая в гидравлических и механических станках для металлообработки для пробивания отверстий, создания пазов и формирования определенных форм в листовом металле, листовой стали, углах и структурных профилях. Матрица работает как стационарный аналог пуансона: пока пуансон протыкает материал, прецизионно обработанная полость матрицы поддерживает заготовку снизу, обеспечивая чистый рез без заусенцев при каждом движении.
Матрицы доступны в круглой, квадратной, продолговатой и шестигранной конфигурациях, а также полностью индивидуальной формы для удовлетворения специализированных производственных потребностей. Независимо от того, заменяете ли вы изношенный инструмент или расширяете возможности своего слесаря, правильная матрица гарантирует стабильное качество отверстий и максимальное время безотказной работы станка.
Ключевые особенности
Конструкция из инструментальной стали премиум-класса — изготовлена из высококачественных материалов, включая DC53, SKD11, 9CrSi, D2, S7, H13, A2 и Cr12MoV. DC53 обеспечивает значительно лучшую прочность и износостойкость, чем SKD11, что делает его идеальным для тяжелых условий штамповки и больших объемов штамповки.
Вакуумная термообработка – обеспечивает постоянную твердость (55–62 HRC) по всему инструменту, уменьшая растрескивание и продлевая срок службы.
Прецизионная шлифовка с ЧПУ — зазор поддерживается на уровне ±0,01 мм, что обеспечивает чистый срез и минимизирует заусенцы.
Прецизионные шлифованные поверхности – все штампы обрабатываются на станках с ЧПУ и подвергаются термообработке с соблюдением точных допусков для увеличения срока службы инструмента.
Стандартные для отрасли варианты зазора — стандартный зазор матрицы 1/32 дюйма ( 0,79 мм ), оптимизированный для мягкой стали толщиной от 3/16 дюйма ( 4,76 мм ) до 1/2 дюйма ( 12,7 мм ). Также доступен: зазор по толщине материала 10 % (отраслевой стандарт для общей штамповки). Доступны специальные зазоры для нержавеющей стали или более толстых листов.
Широкий диапазон форм и размеров — доступны круглые (1/8–2 дюйма / 3,175–50,8 мм ), квадратные, продолговатые/прямоугольные и шестигранные матрицы. Изготовление нестандартных форм по вашим размерам.
Универсальная совместимость — разработан для всех основных марок металлургов, включая Edwards, Dake, METALpro, Piranha, Scotchman, Geka (Comeq), Baileigh, Cleveland Steel Tool, JET, Marvel и Unipunch.
Варианты шпоночных пазов — доступны со шпоночными пазами 1/4 дюйма × 1/8 дюйма ( 6,35 мм × 3,175 мм ), 4 мм × 4 мм, 6 мм × 4 мм и V-образными канавками для предотвращения вращения пуансона во время работы.
Варианты материалов — D2, S7, H13, DC53.
Выбор правильной марки стали для штампа напрямую влияет на долговечность инструмента и качество отверстий. Ниже приведено краткое сравнение:
D2 (Высокоуглеродистый/Хром) – Твердость 58–62 HRC. Лучше всего подходит для штамповки больших объемов, абразивных материалов и расширенных производственных циклов. Обеспечивает отличную износостойкость.
S7 (Ударопрочный) – Твердость 55–62 HRC. Лучше всего подходит для ударных работ, толстой конструкционной стали и пробивки вблизи кромок материала. Обеспечивает превосходную прочность и устойчивость к сколам.
H13 (сталь горячего деформирования) – твердость 55–62 HRC. Лучше всего подходит для высокотемпературной или тяжелой ковки. Сохраняет твердость при повышенных температурах.
А2 (Воздушная закалка) – Твердость 55–62 HRC. Штамповка общего назначения с хорошим балансом износостойкости и прочности.
DC53 – Твердость 58–62 HRC. Усовершенствованная версия SKD11, обеспечивающая значительно более высокую прочность и износостойкость. Идеально подходит для тяжелых условий эксплуатации, больших объемов работ и работ, подверженных ударам.
Совет по выбору : используйте D2 или DC53, если абразивный износ является основным видом разрушения. Используйте S7, когда инструмент должен выдерживать повторяющиеся ударные нагрузки без разрушения.
Доступные типы штампов
Круглые матрицы – наиболее распространенный тип матрицы для стандартной перфорации. Доступны в дробных (1/8”–2”/ 3,175–50,8 мм ) и метрических размерах.
Продолговатые (с прорезями) матрицы — предназначены для создания удлиненных отверстий для регулируемых точек крепления, кабельных проходов или вентиляционных отверстий.
Квадратные штампы – производят чистые квадратные отверстия для изготовления стальных конструкций, электрических корпусов и защитных устройств оборудования.
Шестигранные матрицы – для отверстий шестигранной формы, используемых в контргайках, фитингах и специальном оборудовании.
Матрицы нестандартной формы – изготавливаются по индивидуальному заказу для отверстий нестандартной геометрии. Идеально подходит для уникальных креплений, фирменных профилей или единичных производственных проектов.
Как выбрать правильный размер матрицы
Правильный размер матрицы имеет решающее значение для качества отверстия и долговечности инструмента. Следуйте этим рекомендациям:
1. Размер пуансона определяет размер отверстия. Для отверстия диаметром 1/2 дюйма ( 12,7 мм ) используйте пробойник диаметром 1/2 дюйма ( 12,7 мм ).
2. Добавьте зазор, чтобы определить размер матрицы. Для материала толщиной до 15/32 дюйма ( 11,91 мм ) добавьте 1/32 дюйма ( 0,79 мм ) к размеру пуансона (например, пуансон 1/2 дюйма / 12,7 мм → штамп 17/32 дюйма / 13,49 мм ). В качестве альтернативы используйте 10 % толщины материала в качестве общего зазора.
3. Никогда не пробивайте материал, толщина которого превышает диаметр пуансона. Это нарушает правило 1:1 и может привести к поломке инструмента.
4. Отрегулируйте зазор для более твердых материалов. Нержавеющая сталь требует на 10–15% больше зазора, чем мягкая сталь.
5. Наносите смазку каждые 5–10 ударов, чтобы уменьшить трение, улучшить качество обработки отверстия и продлить срок службы матрицы.

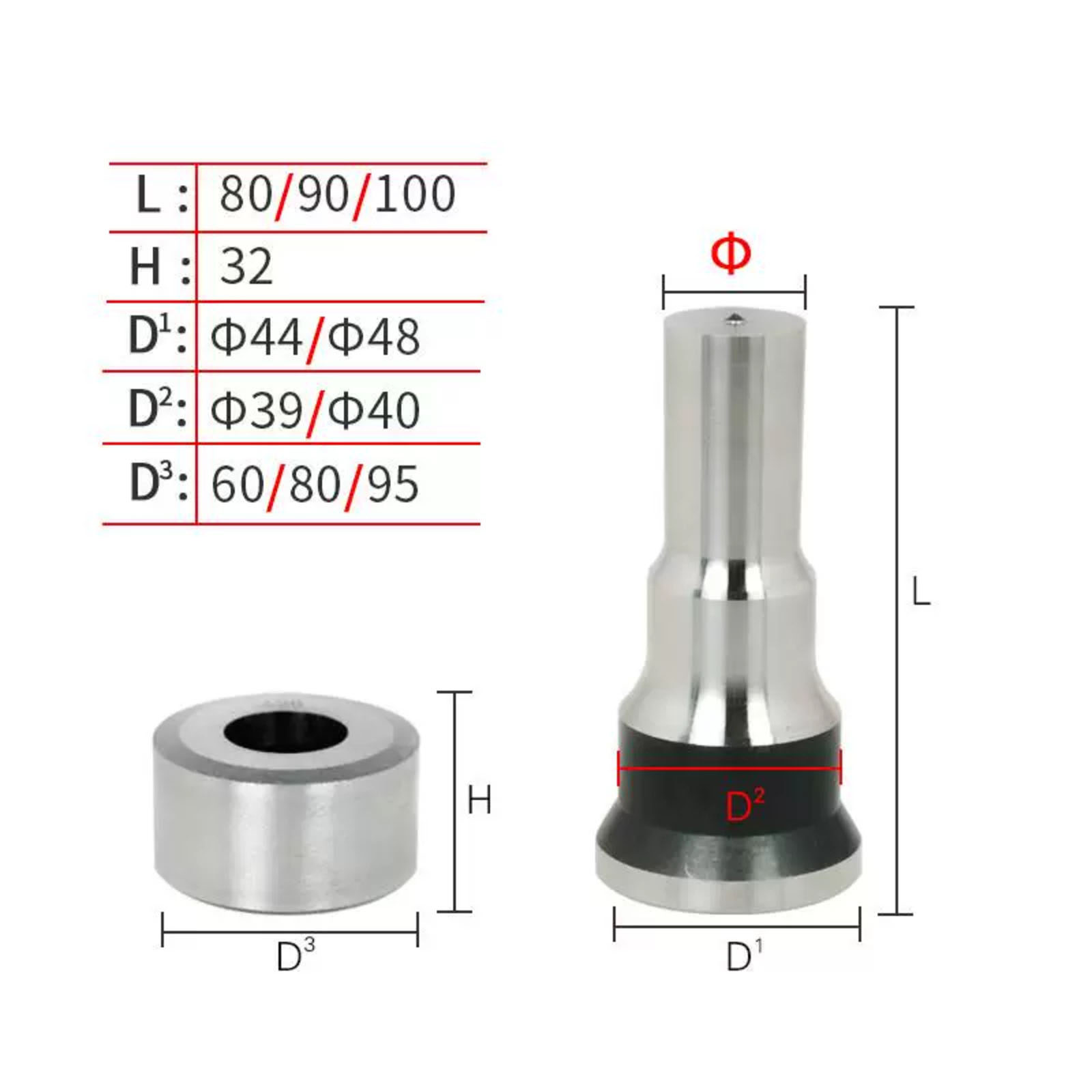

Технические характеристики
Длина матрицы (стандартная) : 2 дюйма ( 50,8 мм )
Диапазон диаметров матрицы : 1/8–2 дюйма ( 3,175–50,8 мм ) (дробный); доступны метрические размеры
Зазор матрицы : стандарт 1/32 дюйма ( 0,79 мм ); толщина материала 10 %; доступны нестандартные зазоры.
Материалы : D2, S7, H13, A2, DC53, SKD11, 9CrSi, Cr12MoV.
Типы шпоночных пазов : 1/4 дюйма × 1/8 дюйма ( 6,35 мм × 3,175 мм ), 4 мм × 4 мм, 6 мм × 4 мм, V-образный паз.
Формы : круглые, квадратные, продолговатые, прямоугольные, шестигранные, на заказ.
Термическая обработка : закалка в вакууме для обеспечения постоянной твердости (55–62 HRC) по всему инструменту.
Поверхностная обработка : Прецизионная шлифовка
Совместимые бренды Ironworker
Наши штампы изготавливаются в соответствии со спецификациями OEM и полностью совместимы со следующими металлургическими станками: Edwards, Dake, METALpro, Piranha, Scotchman, Geka / Comeq, Baileigh Industrial, Cleveland Steel Tool, JET, Marvel, Unipunch и другими.
Если вашей марки нет в списке, свяжитесь с нами и сообщите модель вашей машины, и мы проверим совместимость.
Типичные применения
Изготовление металлоконструкций – штамповка соединительных пластин, косынок, балок и уголков.
Производство автомобилей и прицепов – направляющие рамы, кронштейны, монтажные отверстия и компоненты шасси.
Возобновляемая энергия – штамповка фланцев башни, компоненты солнечных стоек и детали ветряных турбин.
Общая металлообработка – уголки, швеллеры, плоские прутки, листовой металл и изготовление по индивидуальному заказу.
Советы по техническому обслуживанию для увеличения срока службы матрицы
Проверяйте перед каждым использованием – проверьте, нет ли сколов, трещин или закруглений на режущих кромках.
Содержите штампы в чистоте . Удаляйте металлическую стружку и мусор с помощью проволочной щетки или сжатого воздуха.
Используйте смазку . Наносите смазочно-охлаждающую жидкость или смазку для пуансонов каждые 5–10 ударов, чтобы уменьшить трение и износ.
Надлежащее хранение . Храните штампы в сухом месте; перед длительным хранением нанесите легкое масляное покрытие.
Замените при износе . Чрезмерные заусенцы, неравномерная резка или растрескивание указывают на необходимость замены.
Техническое обслуживание и срок службы
При нормальном использовании (мягкая сталь, правильная смазка) матрица DC53 может пробить 30 000–50 000 отверстий перед повторной заточкой. Пластины можно перезатачивать 5–8 раз, что значительно снижает стоимость одного отверстия.
Почему стоит выбрать штампы ALAS Ironworker?
Изготовлен из инструментальной стали премиум-класса. Закален в вакууме и прецизионно отшлифован для обеспечения стабильной работы.
Стандартный корпус матрицы диаметром 2 дюйма ( 50,8 мм ) — подходит для большинства столов с подставками и пуансонов.
Возможна экспресс-доставка — доставка «от двери до двери» в течение 3–7 дней для клиентов из США, Европы, Австралии и Ближнего Востока с таможенной документацией, обрабатываемой нашей командой.
Изготовление на заказ – Нужна нестандартная форма или размер? Изготавливаем инструмент по индивидуальному заказу по вашим размерам.
Конкурентоспособные цены – цены напрямую с завода без минимального количества заказа на стандартные размеры.
Техническая поддержка. Наша команда поможет вам выбрать правильный зазор, материал и шпоночную канавку для вашего конкретного применения.
Информация для заказа
Стандартные круглые наборы : В наличии – доставка в тот же день.
Квадратные штампы (1/4”–1” / 6,35–25,4 мм) : 10–15 рабочих дней.
Продолговатые штампы (различные размеры) : 10–15 рабочих дней.
Шестигранные штампы (до 1 дюйма / 25,4 мм) : 10–15 рабочих дней.
Нестандартные формы (для печати) : 15–20 рабочих дней.
Экспресс-доставка в США: 3–7 дней через DHL/FedEx/UPS. Способы оплаты: T/T, L/C или безопасная онлайн-транзакция.
Связаться с нами
Не знаете, какой пуансон и матрица подходят для вашего станка и условий работы? Не стесняйтесь присылать нам модель вашего станка, размер штамповки, толщину материала и требования к обработке. Профессиональная команда ALAS бесплатно предоставит индивидуальные решения по марке стали, зазору штампа и выбору шпоночного паза, чтобы обеспечить идеальное соответствие и стабильную производительность штамповки.
