Производитель инструмента для листогибочных прессов

Ведущие производители листогибочного инструмента: новый взгляд на точность

• Пуансон (верхняя матрица) : движущаяся часть, оказывающая давление.

• Матрица (нижняя матрица) : фиксированная часть, поддерживающая металлический лист.

Основные компоненты и основной принцип работы

Верхняя матрица (пуансон)

Нижняя матрица (матрица)

Принцип работы

1. Поместите металлический лист на нижнюю матрицу.

2. Поршень перемещает верхнюю матрицу вниз вертикально, заставляя лист соответствовать форме двух матриц и постоянно деформироваться.

3. При достижении заданного хода и давления производится изгиб.

4. Верхняя матрица отодвигается назад, и можно вынимать готовую деталь.

Характеристики гибочного пресса

• Высокая твердость и износостойкость : Изготовлен из легированной стали (например, 42CrMo), обработанной закалкой и отпуском. Он обладает высокой твердостью (HRC45–HRC50), высокой несущей способностью и хорошей износостойкостью, выдерживает высокое давление и трение во время изгиба.

• Настраиваемость : в соответствии с потребностями детали (угол, форма, размер, толщина материала) пуансоны могут иметь специальную форму (дугу, гусиную шейку, неправильную форму), а нижние штампы могут иметь V-образные канавки различной ширины (8 мм, 16 мм, 24 мм) или специальные канавки.

• Хорошая совместимость : характеристики пресс-формы (высота, тип держателя, установочный размер) должны соответствовать системе зажима листогибочного тормоза, ходу плунжера и номинальному тоннажу. Размер формовки должен соответствовать чертежу детали, чтобы обеспечить точность гибки и скорость прохода.

• Стандартизировано : обычные листогибочные инструменты имеют стандартные характеристики, подходят для основных марок (Amada, Trumpf, Wila) и могут использоваться напрямую. Специальные формы могут быть адаптированы для нужд бизнеса.

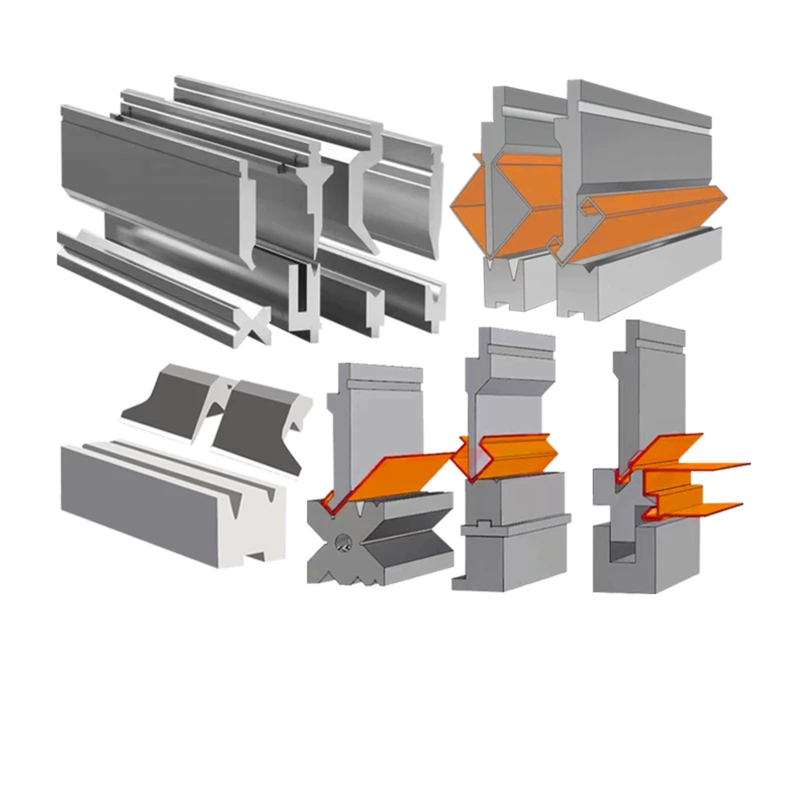

Общие классификации инструментов листогибочного пресса

Формируя форму

• Стандартные пуансоны с прямой кромкой : для регулярного прямого изгиба; наиболее широко используемый.

• Пробойники с острыми углами : для изгиба под небольшим углом или регулировки пружинения, обеспечивая высокую точность острых углов.

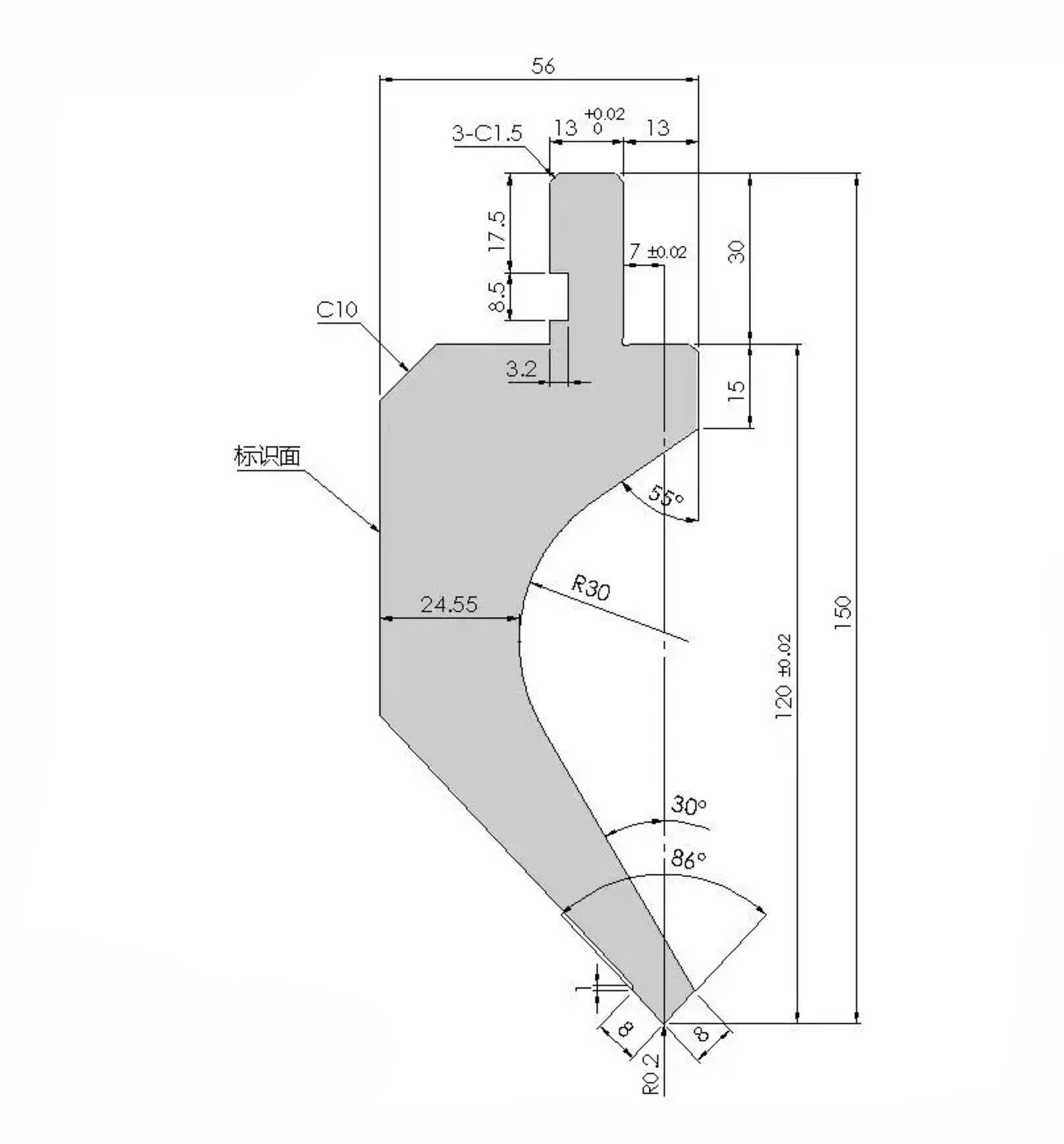

• Пуансоны на гибкой стойке : для U-образных профилей и глубоких деталей, избегая контакта с уже согнутыми краями.

• Радиусные пуансоны : Для дугового и закругленного изгиба (например, изогнутых деталей, переходных галтелей).

• Нестандартные пуансоны : изготавливаются на заказ для специальных деталей по чертежам.

По сценарию применения

• Стандартные инструменты для гибки листового металла : для обычных материалов (мягкая сталь, оцинкованная сталь), экономично.

• Инструменты для гибки высокопрочной стали : утолщенные и высокотвердые, для трудно сгибаемых материалов (нержавеющая сталь, пластины из высокопрочных сплавов).

• Специальные инструменты для тонких листов : изготовлены с высокой точностью для предотвращения коробления, деформации и царапин тонких листов.

По интерфейсу установки

• Тип Amada/Promecam : Подходит для листогибочных прессов серии Amada.

• Тип Trumpf/Wila : Подходит для листогибочных прессов серий Trumpf и Wila.

• Новый стандартный тип : универсальный интерфейс, подходит для большинства отечественных листогибочных прессов.

Как выбрать инструмент для листогибочного пресса

1. Соответствие характеристик материала (избегайте пружинения и растрескивания)

• Мягкая сталь: небольшая упругость; используйте пуансон 86–88° для изгиба на 90°.

• Нержавеющая сталь/высокопрочная сталь: сильное пружинение; используйте пуансон под углом 85° или отрегулируйте угол пуансона, чтобы избежать отклонения угла.

2. Следуйте «принципу 8×» (стандарт ширины V-образной канавки).

• Тонкие листы (T < 3 мм): используйте V = 6T для меньших галтелей.

• Толстые листы (T > 8 мм): используйте V = 10T–12T, чтобы уменьшить силу изгиба, избежать повреждения формы и растрескивания деталей.

3. Обратите внимание на тоннаж давления

• Убедитесь, что инструмент выдерживает давление листогибочного пресса; перегрузка приведет к поломке формы и повреждению машины.

• Рассчитайте тоннаж изгиба на основе толщины материала, прочности на разрыв и ширины V-образной канавки.

• Тоннаж машины должен быть меньше номинальной мощности пресс-формы с запасом прочности 10–15%.

• Для толстых листов и высокопрочной стали используйте утолщенные или сегментированные инструменты, чтобы распределить давление и продлить срок службы формы.

4. Выберите правильную форму пуансона.

• Стандартные пуансоны: Для регулярной прямой гибки.

• Пуансоны с острыми углами: для небольших углов и регулировки упругости.

• Пуансоны на гибкой стойке: для U-образных каналов и глубоких деталей.

• Дуговые/нестандартные пуансоны: для изогнутых или специальных деталей на основе точных чертежей.

5. Обеспечьте установку и совместимость машины.

• Совместимость держателей : распространенные типы (Amada/Promecam, New Standard, Trumpf/Wila). Перед покупкой проверьте тип зажима машины.

• Соответствие хода и высоты : Высота формы должна соответствовать ходу плунжера и отверстию рабочего стола. Слишком высокий: не могу закончить сгибаться; Слишком короткий: влияет на погрузку/разгрузку и эффективность.

• Проверьте совместимость интерфейса, чтобы обеспечить стабильную установку и точное позиционирование.

Ключевые меры предосторожности при выборе

1. Не игнорируйте пружинение материала — это приведет к неточным углам изгиба.

2. Строго следуйте правилу 8× — это позволит избежать растрескивания деталей и повреждения плесенью.

3. Обеспечьте полную совместимость машины — это предотвращает сбой при установке.

Ведущие производители листогибочного инструмента: новый взгляд на точность

Совместимость наших инструментов

• Европейский стиль/Promecam Style: подходит для Amada, Promecam, Durma, Ermaksan — для обычного изготовления листового металла.

• Новый стандарт/стиль Wila: подходит для Trumpf, Bystronic, Safan — для высококачественной автоматической гибки.

• Американский стиль: подходит для Цинциннати и Ниагары — для тяжелой промышленной гибки.

Наши преимущества

• Быстрая настройка : Нужен специальный смещенный пуансон, пуансон с гибкой шейкой или многогранный штамп? Наша собственная команда может создать прототипы за несколько дней, а не недель.

• Отслеживание качества : на каждом инструменте имеются выгравированные лазером характеристики материала и номера партий для полной прозрачности.

• Экономичность : покупайте напрямую с завода — без наценок через посредников и получайте прямую техническую поддержку.
