Сверхмощные 4-ходовые гибочные штампы из 42CrMo | Многоклиновые матрицы для традиционной гибки

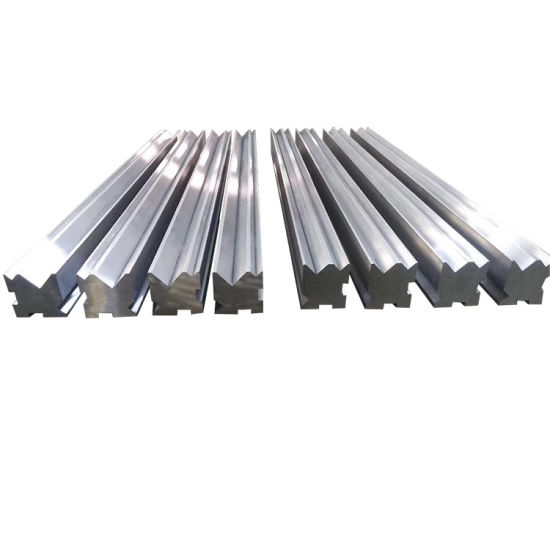

4-ходовые штампы для листогибочного пресса премиум-класса из 42CrMo: универсальные многогранные инструменты для эффективной традиционной гибки

Для предприятий по производству листового металла, выпускающих мелкосерийную продукцию, а также в мастерских частая смена инструментов является основной причиной простоя оборудования. разработан 4-ходовой листогибочный пресс ALAS Multi-V Die Block специально для устранения этого узкого места. Благодаря объединению четырех отдельных, точно отшлифованных V-образных отверстий на одном вращающемся блоке из легированной стали, эта универсальная нижняя матрица позволяет операторам адаптироваться к листам различной толщины менее чем за 20 секунд без полной замены матрицы.

Оптимизированные сценарии применения и универсальность

В отличие от массивных одноцелевых тяжелых штампов, предназначенных исключительно для толстых листов конструкционной стали, этот стандартный четырехходовой многоклиновый блок стратегически оптимизирован для повседневных мастерских, объектов технического обслуживания и линий быстрого прототипирования. Он обеспечивает безупречные характеристики гибки на воздухе в широком диапазоне толщины:

• Текучесть толщины: Разработан для бесшовной обработки обычного листового металла толщиной от 1,0 мм до 6,0 мм и более.

• Высокотехнологичное производство: идеально подходит для мастерских, которые постоянно меняют электрические шкафы, шкафы, кронштейны и нестандартное архитектурное оборудование.

• Гибкость прототипа: позволяет мгновенно переключаться между прецизионными тонкими листами и конструкционными деталями средней толщины на одной машине.

Доказанная экономия времени и экономическая эффективность эксплуатации

Традиционные установки требуют, чтобы операторы физически поднимали, хранили и выравнивали тяжелые одиночные штампы каждый раз, когда прибывает металл другого калибра. 4-ходовая матрица ALAS полностью консолидирует ваш рабочий процесс:

• Сокращение наладки на 60 %: опыты на местах подтверждают, что замена отдельных штампов на наш блок, вращающийся в 4 направлениях, сокращает ежедневные трудозатраты на смену инструмента, повышая коэффициент использования станка.

• Вращение с нулевым временем простоя: переход между заданиями так же прост, как сброс гидравлического давления, очистка канавки и поворот блока до желаемого V-образного отверстия.

• Консолидация пространства и затрат: один четырехпозиционный штамповый блок ALAS эффективно заменяет четыре отдельных инструмента с одним V-образным вырезом, экономя бюджеты на закупку инструментов и высвобождая огромное количество складских полок.

Почему ALAS использует кованый 42CrMo вместо недорогих альтернатив?

Чтобы обеспечить долговременную структурную целостность при переключении между различными спецификациями, все матрицы ALAS multi-V выкованы из легированной стали премиум-класса 42CrMo (эквивалент AISI 4140). Матрица подвергается полной закалке и отпуску в сочетании с прецизионной индукционной закалкой поверхностей V-образных канавок для достижения сбалансированной твердости 47±3 HRC . Таким образом достигается идеальный структурный баланс: высочайшая износостойкость поверхности для предотвращения истирания нержавеющей стали, а также высокая прочность сердечника для предотвращения растрескивания при эксцентрических нагрузках.

Сравнительная таблица характеристик материалов

Совет по выбору поставщиков: выбирайте закаленные штампы ALAS 42CrMo для массового производства, гибки нержавеющей стали и высокочастотного использования в мастерских. Недорогой материал T10/T10A применим только для малобюджетных проектов и эпизодической гибки обычного тонкого железного листа без массового производства. Этот материал отличается высокой хрупкостью и плохой устойчивостью к давлению, запрещен для изгиба нержавеющей стали, которая может треснуть под воздействием силы удара.

Руководство по выбору V-образного отверстия для безопасной гибки листового металла

Для обычных операций гибки воздухом выбор соответствующей ширины V-образного отверстия напрямую снижает сопротивление изгибу и сохраняет радиус плеча матрицы.

• Правило воздушной гибки: стандартная ширина V-образного отверстия (V) = толщина листа (T) × 6–8 для тонких листов и T × 8–12 для средних листов. Увеличенное широкое V-образное отверстие значительно снижает давление изгиба и защищает матрицу от преждевременного износа уступов при обработке более твердых материалов.

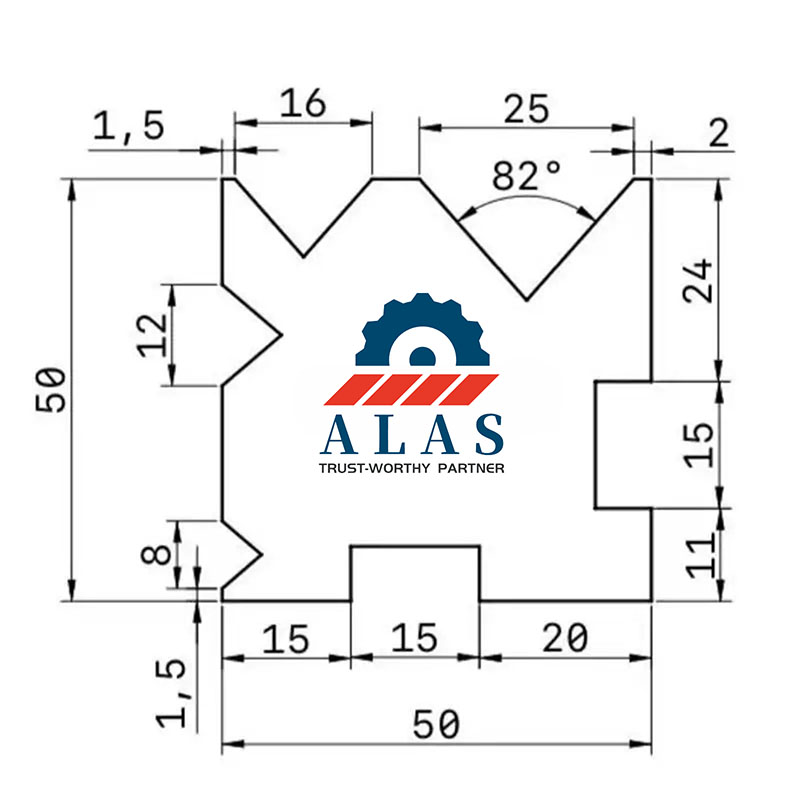

• Универсальные планировки, готовые к использованию в магазине: ALAS предлагает тщательно сбалансированные стандартные промышленные конфигурации V-образных проемов, симметрично пришлифованные к поперечному сечению блока:

  • Прецизионная фокусировка на тонком листе: 6 мм, 10 мм, 14 мм, 20 мм

  • Общий стандарт изготовления: 16 мм, 24 мм, 35 ​​мм, 50 мм (самый популярный)

Напоминание по эксплуатации: выбор V-образного отверстия меньшего размера приведет к растрескиванию заготовки и повреждению кромки матрицы. Всегда держите ширину V-образного отверстия в пределах толщины листа 6×～12× для безопасного и точного изгиба.

Контрольный список совместимости и установки листогибочного пресса

Универсальные 4-ходовые штампы ALAS имеют стандартную конфигурацию квадратного основания, что позволяет устанавливать их непосредственно на большинство обычных держателей штампов гидравлического листогибочного пресса. Нестандартные профили хвостовика, специальная высота основания и индивидуальные установочные размеры обрабатываются с высокой точностью и идеально подходят для оборудования основных марок.

Параметры, которые необходимо подтвердить перед заказом: общий припуск на высоту штампа, тип/ширина нижнего хвостовика и текущий режим зажимного механизма вашего рабочего стола.

Руководство по номинальному тоннажу: безопасная грузоподъемность для 4-ходовых матриц из 42CrMo

Максимальная грузоподъемность зависит от активного размера V-образного проема и сердцевины исходного материала. Закаленные штампы ALAS 42CrMo рассчитаны на то, чтобы безопасно выдерживать стандартное рабочее давление. Приведенные ниже данные указывают безопасный предел тоннажа на 1000 мм длины матрицы для мягкой стали. Мы настоятельно рекомендуем зарезервировать запас по безопасной нагрузке в размере 10–15 % для ежедневных операций на месте.

Предупреждение при эксплуатации: работа с перегрузкой строго запрещена. Установка толстых высокопрочных пластин в V-образное отверстие меньшего размера приведет к необратимой деформации V-образной канавки, деформации кромок или расколу основания. Полный отчет о проверке номинального тоннажа поставляется с каждой поставкой инструментов ALAS.

Конфигурация инструмента: полноразмерные матрицы и прецизионные сегментированные комплекты

Чтобы обеспечить разнообразные рабочие процессы обработки листового металла, ALAS производит как цельные цельные блоки, так и комплекты прецизионных разъемных сегментов. Сегментированные комплекты собираются из мелко отшлифованных подходящих блоков, идеально подходящих для формирования коробок замкнутого контура и многосторонних фланцев.

Совет по гибке коробок: Для производства стандартных коробок с глубокими лотками диаметром до 735 мм соедините нашу сегментированную нижнюю многоклиновую матрицу с верхним пуансоном на гибкой шейке ALAS, чтобы полностью исключить столкновение детали с боковыми фланцами.

Пошаговое руководство: как безопасно вращать и выравнивать четырехходовую матрицу

1. Настройка безопасности машины: опустите ползун листогибочного тормоза в исходное положение, отключите гидравлическую систему и полностью сбросьте все остаточное давление в магистрали.

2. Очистка штампа: Тщательно протрите поверхность рабочего стола. Очистите неиспользуемые V-образные канавки от окалины, металлической стружки, шлака и старой смазки.

3. Вращение блока: вручную ослабьте стопорные пластины и поверните штамповый блок на 90° или 180° до тех пор, пока целевое V-образное отверстие не будет обращено прямо вверх.

4. Блокировка и выравнивание по центру: Надежно затяните зажимные болты. Запустите цикл испытаний низким давлением, чтобы убедиться, что верхний кончик пуансона идеально совмещен с центральной осью V-образной канавки.

5. Испытание на изгиб лома: выполните изгиб образца, используя идентичный калибр металлолома. Перед комплектацией проверьте окончательный угол изгиба, глубину хода и качество поверхности.

6. Постпроизводственный уход: Очистите поверхности штампа после смены. Нанесите равномерный слой легкого машинного масла премиум-класса, чтобы обеспечить длительную защиту от ржавчины во время хранения.

Комплексное применение инструментов для листогибочного пресса от ALAS

Решение для подбора на месте: Сочетание одной стандартной нижней 4-ходовой матрицы ALAS диаметром 16–50 мм с одним верхним пуансоном с гибкой шеей охватывает примерно 85% стандартных рабочих процессов в цехе обработки металлов давлением.

Практический пример: Тайский завод корпусов для электроники увеличил производительность на 60 %

Задача: Завод по производству металлических корпусов среднего размера в Таиланде еженедельно обрабатывает более 200 различных конструкций деталей. Материалы постоянно варьируются от 1,2 мм до 4,0 мм. Использование отдельных V-образных блоков требовало от 8 до 10 полных замен штампов за смену, что отнимало 2 полных часа производственного времени в день.

Решение: команда инженеров модернизировала свою линию одним стандартизированным набором 4-ходовых многоканальных матриц из ALAS 42CrMo (V-образные отверстия: 16/24/35/50 мм)..

Результат операции за 3 месяца:

• Эффективность настройки: время смены одного инструмента сократилось с 15 минут до всего 20 секунд благодаря простому вращению блока.

• Восстановление труда: совокупное время смены инструмента сократилось со 120 минут до менее 15 минут за смену.

• Экономия капитала: один интегрированный четырехходовой штамповый блок стоит на 40 % меньше, чем приобретение четырех отдельных автономных нижних инструментов.

• Долговечность инструмента: Нулевая структурная деформация плеч или микротрещины наблюдаются после 50 000 циклов непрерывного сжатия.

Часто задаваемые вопросы: Часто задаваемые вопросы об универсальных 4-сторонних инструментах

Вопрос 1: Может ли один верхний пуансон работать со всеми четырьмя отдельными нижними V-образными отверстиями?

А: Да. Стандартный острый или универсальный верхний кончик пуансона легко проходит через все четыре отверстия. При изготовлении высокоточных деталей убедитесь, что радиус кончика пуансона соответствует наименьшему заплечику V-образной канавки, чтобы предотвратить образование задиров на материале.

Вопрос 2: Каковы стандартные размеры V-образных отверстий, фрезерованных в блоке ALAS?

О: Наша самая популярная комбинация мастерских — 16/24/35/50 мм. Однако мы также предлагаем конфигурации 12/20/30/45 мм. На нашем заводе-изготовителе могут быть разработаны индивидуальные конфигурации компоновки.

В3: Должен ли я настроить этот вращающийся блок для изгиба воздуха или изгиба дна?

Ответ: 4-ходовые матрицы ALAS геометрически оптимизированы для трехточечной воздушной гибки. Нижний изгиб заставляет металл глубоко проникать в корень при большой нагрузке, что увеличивает износ и сокращает срок службы вращающихся оснований инструментов.

Вопрос 4: Предлагаете ли вы полностью изготовленные по индивидуальному заказу нижние хвостовики для машин Amada, LVD или Trumpf?

А: Абсолютно. Просто отправьте точный номер модели вашего станка или распечатку размеров станины, и наш цех с ЧПУ изготовит индивидуальный профиль базового адаптера, соответствующий вашей заводской настройке.
