Инструменты для листогибочного пресса: основа точной гибки

Что такое гибочные инструменты и штампы для гибочных машин?

Основной принцип работы

• Поместите металлический лист на нижнюю матрицу.

• Ползунок перемещает верхнюю матрицу вниз, чтобы прижать лист.

• Лист сгибается в соответствии с матрицами (постоянная пластическая деформация).

• После достижения заданного давления/хода верхняя матрица возвращается.

• Готовую заготовку снимите.

Ключевые приложения

• Машиностроение

• Изготовление листового металла

• Производство метизов

• Изготовление шкафов и корпусов

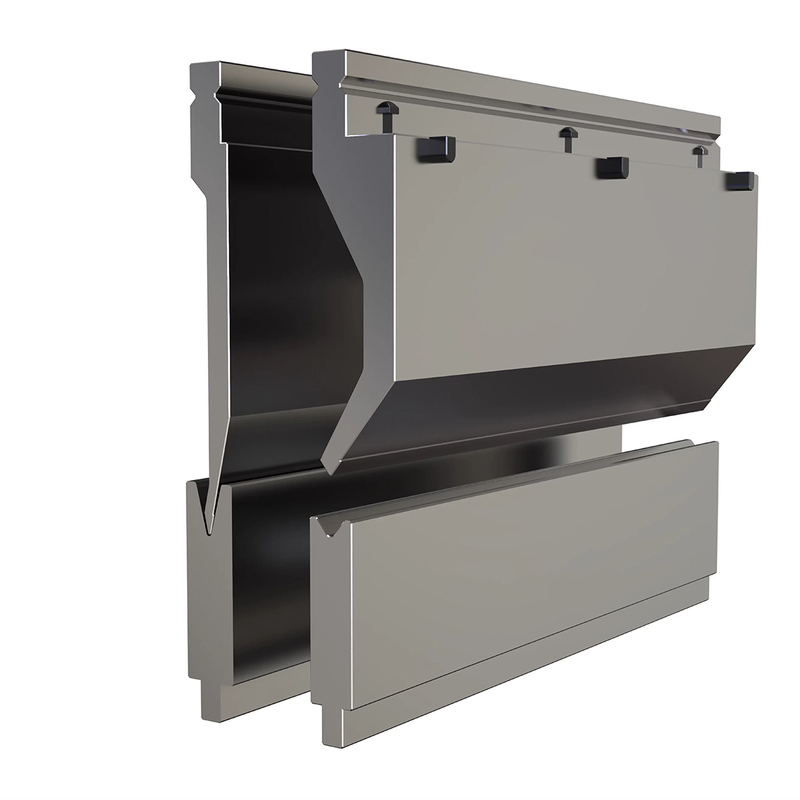

Основные компоненты инструментов листогибочного пресса

Верхняя матрица (пуансон)

Распространенные типы верхней матрицы

• Стандартный пуансон с прямой кромкой : для обычной прямой гибки (наиболее широко используемый).

• Инструмент с острым углом (острый угловой пуансон) : для изгиба под небольшим углом и компенсации пружинения.

• Пуансон на гибкой стойке : для U-образных профилей и глубокой гибки коробок; позволяет избежать взаимодействия с изогнутыми фланцами.

• Arc Punch : Для изогнутых деталей и формирования закругленных углов.

• Пользовательский нестандартный пуансон : для сложных, нестандартных форм.

Нижняя матрица (матрица)

Распространенные типы нижних штампов

• Стандартная V-образная матрица : базовая V-образная канавка для общей гибки.

• Матрица Multi-V : несколько V-образных канавок для материалов различной толщины.

• Специальная матрица для обработки канавок : специальные канавки для уникальных требований к гибке.

Ключевые характеристики высококачественного инструмента для листогибочного пресса

Высокая жесткость и износостойкость

• Основной материал: легированная конструкционная сталь (например, 42CrMo).

• Термическая обработка: закалка и отпуск; твердость HRC45–52.

• Преимущества: Выдерживает высокую силу экструзии и трение; длительный срок службы.

Полная настройка

• Пуансоны: нестандартной формы (дуга, гусиная шейка, нестандартная форма).

• Матрицы: нестандартная ширина V-образных канавок (8 мм, 16 мм, 24 мм) или специальные канавки.

Идеальная совместимость

• Соответствует характеристикам машины: система зажима, ход ползуна, тоннаж.

• Соответствует чертежам заготовок: обеспечивает точность гибки и скорость проходки.

Стандартизация и сериализация

• Стандартные формы подходят для Amada, Trumpf, Wille и т. д.

• Специальные формы: полностью настраиваемые для нужд предприятия.

Общие классификации инструментов листогибочного пресса

Формируя форму

• Стандартный инструмент с прямой кромкой : Обычная гибка прямой кромкой.

• Инструменты для острых углов : высокоточная обработка острых углов.

• Инструменты «гусиная шея» : обработка U-образных и глубоких каналов.

• Дуговая обработка : гибка изогнутых и закругленных углов.

• Нестандартная оснастка : Специально для особых чертежей заготовок.

По сценарию применения

• Стандартный инструмент для листового металла : Для мягкой стали, оцинкованной стали (экономично).

• Инструменты из высокопрочной стали : утолщенные, высокой твердости для нержавеющей стали и сплавов.

• Инструменты для тонких материалов : изготовлены с высокой точностью, чтобы предотвратить деформацию и царапины.

По интерфейсу установки

• Тип Amada/Promecam : Совместим с машинами Amada.

• Тип Trumpf/Wila : Совместим с машинами Trumpf и Wila.

• Новый стандартный тип : универсальный интерфейс для большинства бытовых машин.

Как правильно выбрать инструмент для листогибочного пресса

1. Соответствие характеристик материала

• Компенсация пружинистости : Мягкая сталь (пуансон 86–88°); нержавеющая сталь (пуансон 85°).

• Соответствие толщины материала : для тонких/средних/толстых пластин требуются соответствующие характеристики штампа.

2. Следуйте «принципу 8x» (выбор V-образной канавки).

• Основное правило : ширина V = 8 × толщина материала (идеально для пластин толщиной 3–8 мм).

• Регулировки : Тонкие пластины (V=6T); толстые пластины (V=10Т–12Т).

3. Ограничение тоннажа по давлению

• Отсутствие перегрузки : тоннаж машины < мощности штампа (запас прочности 10–15%).

• Толстые/высокопрочные материалы : используйте утолщенные или сегментированные матрицы.

4. Выберите правильную форму пуансона.

• Подберите пуансон к детали: стандартный, с острым углом, на гибкой стойке, дуговой или нестандартный.

• Удар «гусиная шея» : критически важен для глубоких U-образных изгибов, чтобы избежать помех.

• Инструменты для острых углов : необходимы для высокоточных изгибов под небольшим углом.

5. Обеспечьте совместимость машины.

• Тип хвостовика : соответствует системам зажима Amada, Trumpf, Wila или New Standard.

• Высота штампа : совмещена с ходом ползуна машины и отверстием рабочего стола.

Критические меры предосторожности при выборе

• Всегда учитывайте упругость материала, чтобы избежать неточностей угла.

• Следуйте правилу 8х, чтобы предотвратить растрескивание заготовки и повреждение штампа.

• Проверьте полную совместимость машины, чтобы избежать сбоя при установке.

Коротко: высококачественный листогибочный инструмент является основой надежной гибки. Пуансоны с гибкой шейкой, многогранные штампы, инструменты с острыми углами и специальные формы — все это помогает добиться стабильных и высокоточных результатов гибки.
