Полное руководство по инструментам для гибочного пресса: от металлургии до выбора, установки и обслуживания
Когда вы выбираете правильный материал матрицы листогибочного пресса, вы делаете важный выбор в отношении точности гибки и стоимости производства в течение всего жизненного цикла. Большинство промышленных пользователей выбирают стандартный сплав 42CrMo для регулярной гибки листового металла благодаря сбалансированной прочности и стабильным характеристикам азотирования. Существуют модернизированные варианты премиум-класса, включая 55SiCr и высокопрочную штампованную сталь с наплавочным покрытием, которые обеспечивают превосходную износостойкость и противоусталостные свойства при обработке нержавеющей стали и высокопрочных листов. Такие компании, как
Nanjing AlasMachinery, поставляют полноценные материалы для штампов, а также изготовленные по индивидуальному заказу сегментированные штампы, соответствующие стандартам зажимов ЕС, США и Amada/Wila. Выбор подходящих матриц помогает клиентам сократить частую переточку и замену, сократить время простоя при замене пресс-формы и продлить общий срок службы матрицы. Это приносит существенную экономическую выгоду глобальным цехам по производству листового металла.
1. Почему металлургия важна
При штамповке тяжелых металлов штампы гибочного пресса передают огромное гидравлическое давление на точные изогнутые формы. Плохая внутренняя зернистая структура стали штампа приводит к изгибу, остаточной деформации или внезапному разрушению штампа под нагрузкой.
Основной вывод: металлургия штампа (состав стали, ковка, термообработка, контроль зерна и азотирование поверхности) напрямую определяет срок службы штампа, точность гибки и безопасность на месте.
Формула расчета изгибающей силы
P = (650 × L × t⊃2;) ÷ (V × K)P = сила изгиба в кНЛ = эффективная длина изгиба (мм)t = толщина заготовки (мм)V = ширина нижней фильеры V паза (мм)K = поправочный коэффициент, учитывающий свойства материала и упругость
Стандартная ширина V-образного паза: толщина пластины в 6–8 раз; Толщина 8× является стандартной для обычной углеродистой стали.
Постоянное значение 650 получено из данных полевых испытаний обычной мягкой стали Q235 со стандартной прочностью на разрыв и припуском на безопасность.
Нержавеющая сталь и высокопрочная сталь сильно восстанавливаются; используйте меньший угол пуансона или отрегулируйте значение K, чтобы компенсировать пружинение.

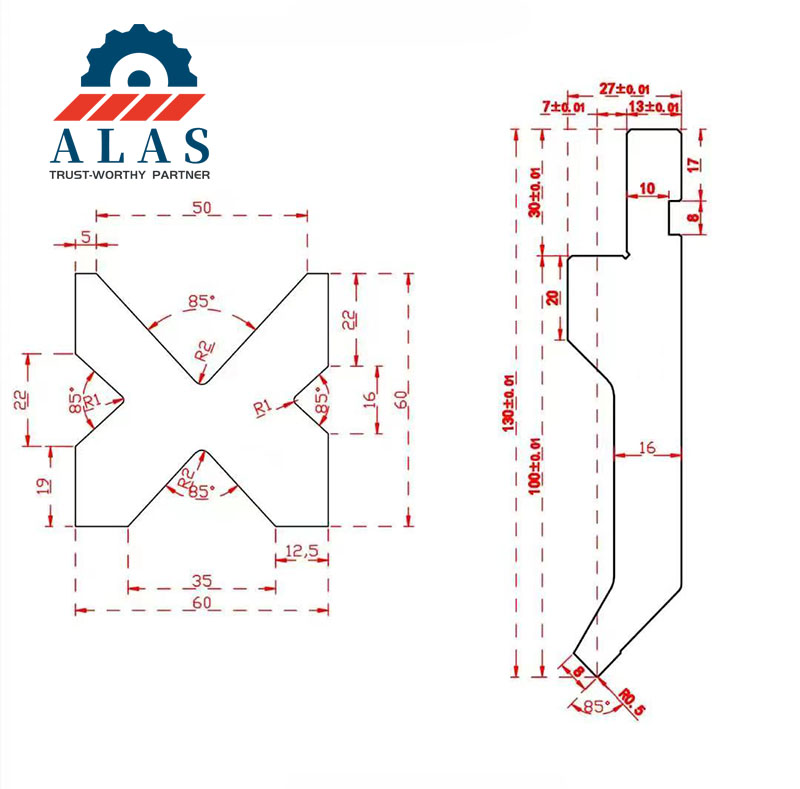

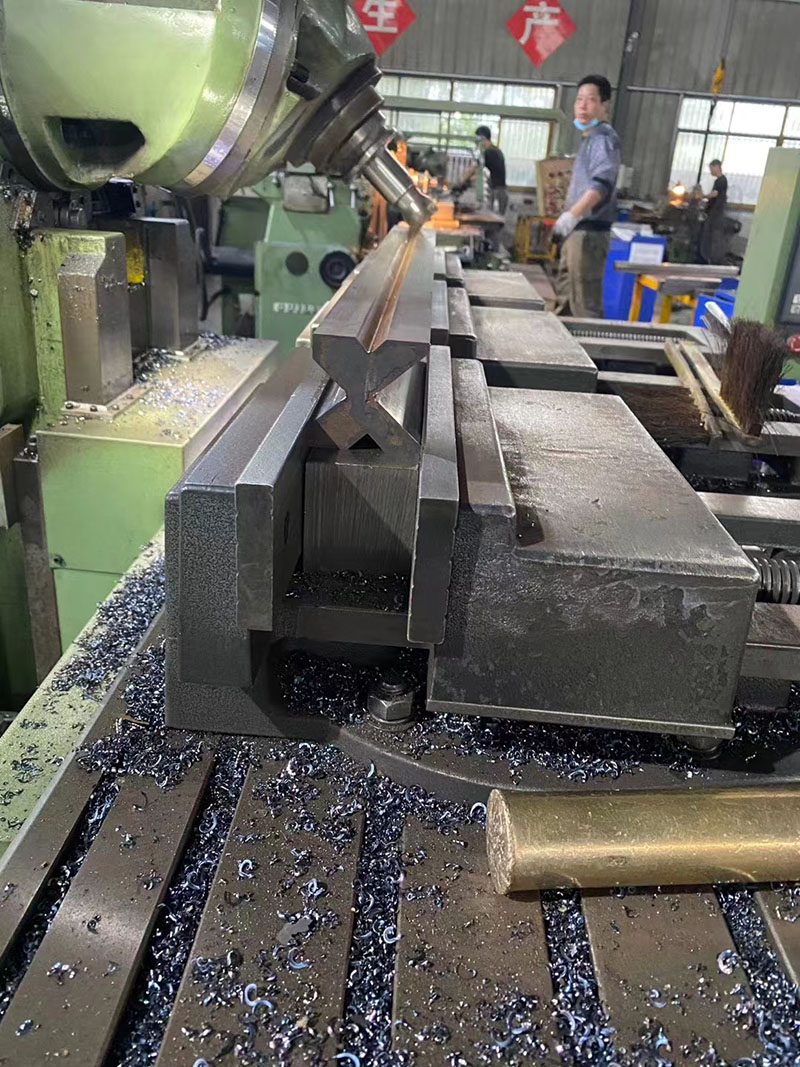

Посмотрите наш прецизионный производственный процесс: шлифование поверхности с ЧПУ нижней матрицы многоклинового листогибочного пресса. Изготовленная из высококачественной стали 42CrMo, матрица подвергается строгой металлургической обработке и шлифовке с непрерывным охлаждением, чтобы обеспечить исключительную плоскостность, точные углы V-образных канавок и прочную структурную стабильность для точной гибки листового металла.
2. Что такое листогибочный пресс?
Пластины листогибочного пресса представляют собой специальные формовочные инструменты, закрепленные на гибочных станках для придания формы листовому металлу, разделенному на две основные части:
Пуансон: установлен на плунжере машины для прижатия к сырьевому материалу.
Матрица: фиксируется на столе станка, в основном предварительно обработана с V-образными канавками.
Принцип работы Движение вверх и вниз между пуансоном и рабочим столом сжимает листовой металл между пуансоном и матрицей, создавая необратимую пластическую деформацию для изгиба на 90 градусов, U-образной, V-образной или дугообразного профиля.
Обычное использование: листовой металл общего машиностроения, электрический шкаф, скобяные товары, строительное оборудование и производство автозапчастей.
3. Основные преимущества и технические характеристики
Тонкое шлифование на станке с ЧПУ обеспечивает допуск в пределах ±0,01 мм, одинаковый угол изгиба для всех партий.

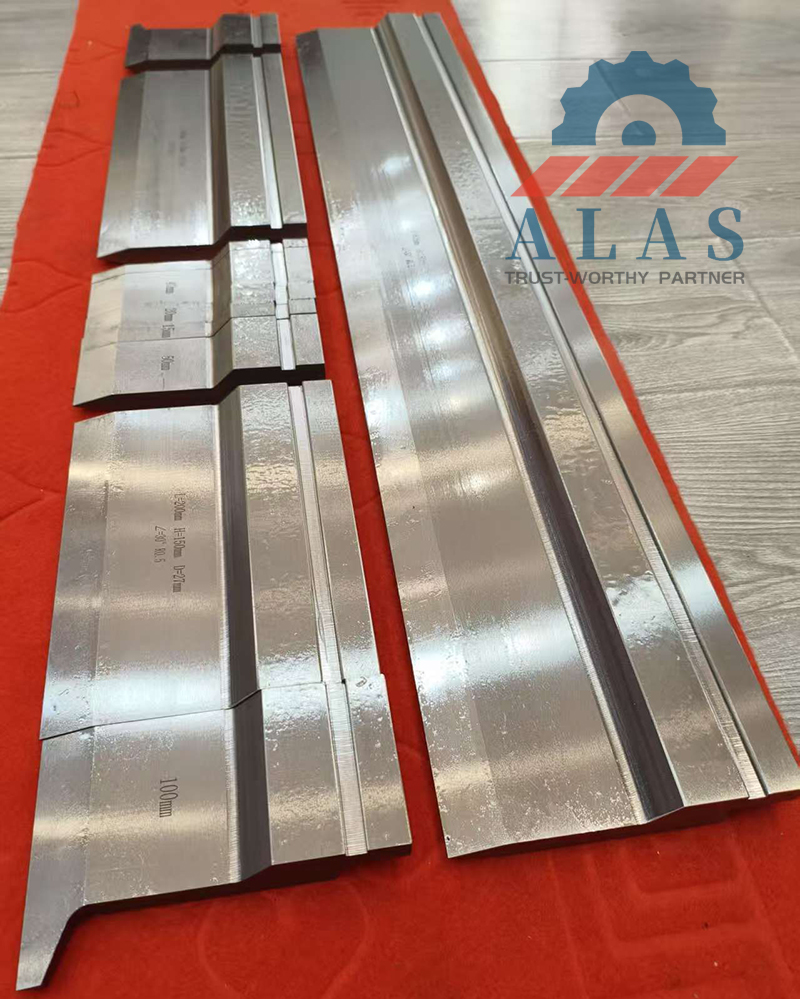

Сегментированная модульная конструкция: стандартные размеры 20/40/200/500/800 мм, свободно комбинируемые для различной длины заготовки; заменяйте только изношенную деталь, чтобы сэкономить средства
Соответствует европейским, американским и японским стандартам зажима, совместим с быстродействующими зажимами Wila® и Amada®; полная замена матрицы завершается в течение 2 минут
Сырьевой материал 42CrMo / 55SiCr с общей термообработкой + ионное азотирование, твердость поверхности HRC 52 ~ 56, стойкость к истиранию на 60% выше, чем у обычных необработанных матриц.
Готовые углы: прямой угол 86°/88°/90°, острый изгиб 30°; для каждого чертежа доступны нестандартный радиус R и сплющивающие матрицы.
Усиленный корпус матрицы со шпоночной канавкой и структурой буртика для устойчивости к неравномерной нагрузке и скручиванию, продлевает срок службы штампов и гибочных машин.
4. Сравнение характеристик инструментов
| Параметр | Штампы стандарта ЕС | Штампы американского стандарта Матрицы | тяжелого режима работы с длительным сроком службы |
| Тип пуансона | Сегментированный острый кончик 90°/88° | Цельный хвостовик 3/4 дюйма. | Модульный сменный пуансон с двойным V-образным вырезом |
| Нижний V-образный паз (мм) | 6/8/12/16/20/25/32/40 | 0,472'~2,0'(12~50мм) | 6~50 мм со съемными закаленными V-образными вставками |
| Угловой допуск | ±0,2° | ±0,3° | ±0,15° |
| Твердость (HRC) | 50-52 (азотированный слой 0,2 мм) | 48-50 | 54-56 с дополнительным износостойким покрытием. |
| Стандартная длина (мм) | Разъемные сегменты 835/415 мм | Макс. по индивидуальному заказу 3050 мм. | Модульная сборка до 4000 мм. |
| Применимая пластина (мм) | 0,5–12 (V=8×T по умолчанию) | 0,8-16 | 0,5-20 для высокопрочной стали |
Практические формулы расчета
Обычный V-образный паз: V ≈ (8~10) × толщина пластины T.
Альтернативная формула силы для высокопрочной пластины: P=(1,42 × предел прочности × t⊃2; × L)÷V.
5. Типы штампов и руководство по выбору из 5 шагов

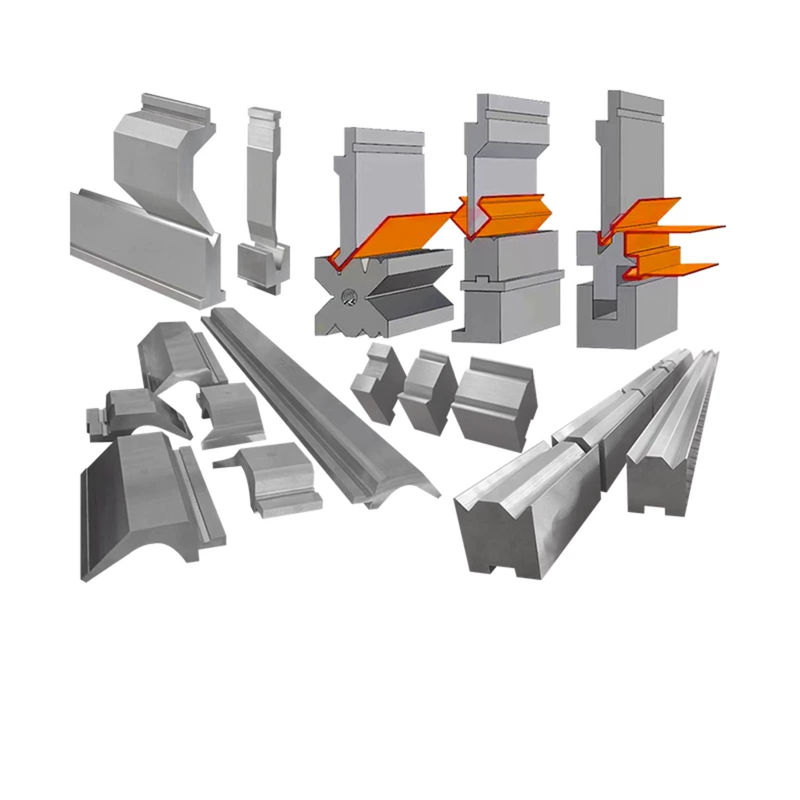

Классификация по форме пуансона
Стандартный прямой пуансон: наиболее широко используется для регулярной гибки под прямым углом.
Острый угловой пуансон: небольшой угол изгиба и компенсация пружинения для твердой стали.
Пуансон на гибкой стойке: глубокие U-образные заготовки, избегайте столкновения с боковой стенкой во время гибки.
Радиусный пуансон: формирование дуги для предотвращения растрескивания пластины и царапин на поверхности.
Нестандартный пуансон: изготавливается по чертежу заказчика для особой сложной гибки.
Классификация по обрабатываемому материалу
Стандартная матрица эконом-класса: для мягкой стали и оцинкованного листа, экономичная.
Высокопрочная специальная матрица: прочный базовый материал для пластин из нержавеющей стали и высокопрочных сплавов.
Прецизионная матрица для тонких пластин: защита от царапин для тонкого декоративного листового металла
Пятиэтапный процесс выбора (с расчетом изгибающей силы)
Шаг 1. Подберите материал и оцените упругость. Мягкая сталь имеет низкий отскок: выберите пуансон 86–88°, чтобы получить готовый изгиб на 90°; нержавеющая и высокопрочная сталь сильно отскакивают: выберите пуансон 83°~85° для предварительной компенсации.
Шаг 2. Следуйте правилу толщины 8× для V-образного паза.
Тонкая пластина T<3 мм: V=6T для меньшего внутреннего радиуса изгиба.
Средняя пластина 3≤T≤8мм: V=8T для баланса изгибающей силы и эффекта формовки.
Толстая пластина T>8 мм: V=10~12T для сокращения требуемого тоннажа и предотвращения сколов штампа.
Шаг 3: Проверьте максимальный требуемый тоннаж на изгиб. Рассчитайте нагрузку P=(650×L×t⊃2;)÷(V×K). Рабочая нагрузка не может превышать номинальную мощность, сохраняйте запас безопасности 10–15%. Выбирайте усиленные разъемные матрицы для толстого и твердого материала, чтобы распределить давление.
Шаг 4: Выберите форму пуансона на основе готовой детали. Стандартный пуансон для прямого угла, острый пуансон для узкого изгиба, гусиная шейка для глубокой U-образной детали, радиусный пуансон для изогнутой детали.
Шаг 5. Подтвердите совместимость зажимов машины. Проверьте тип зажима машины (Amada/Promecam/Trumpf/Wila), закрытую высоту и гидравлическую/механическую настройку зажима, чтобы избежать несоответствия при монтаже.
6. 6-этапная установка и калибровка
Шаг 1: Остановите машину и очистите детали. Выключите гидравлический насос и полностью сбросьте давление в системе. Снимите старые матрицы, протрите канавку зажима и стол станка чистой тканью, чтобы удалить заусенцы и металлические отходы.
Шаг 2: Установите верхний пуансон. Расположите сегментированные пуансоны от центра к двум концам в соответствии с длиной заготовки; полностью вставьте хвостовик пуансона в зажим и зафиксируйте стандартным гидравлическим давлением (обычно 280 бар). Прямолинейность кромок контролируется в пределах 0,05 мм на метр.
Шаг 3: Закрепите нижнюю матрицу. Поместите нижнюю матрицу на базовое гнездо, совместите центральную линию с верхним пуансоном, выберите соответствующий V-образный паз по толщине пластины, затем затяните крепежные болты.
Шаг 4: Отрегулируйте ход и задний упор. Медленно опускайте пуансон до тех пор, пока пуансон не войдет примерно на 3 мм в V-образный паз, выполните точную настройку нижнего мертвого положения с допуском на пружинение, введите значение коррекции угла на панели ЧПУ.
Шаг 5: Пробный изгиб с использованием обрезков. Используйте остатки того же материала для пробного изгиба, измерьте конечный угол с помощью угловой линейки. Отрегулируйте глубину штока или добавьте тонкую прокладку, чтобы исправить отклонение, пока угловая ошибка не останется в пределах ±0,3°.
Шаг 6. Смазывайте и ведите учет технического обслуживания. Нанесите противозадирную смазку на контактную поверхность матрицы и направляющую станка; регистрируйте данные об использовании и проверяйте состояние износа каждые 5000 циклов гибки.
7. Часто задаваемые вопросы об инструментах для гибочного пресса
В1: Как определить ширину V-образного паза в зависимости от толщины пластины?
A1: Размер V-образного паза составляет 6–12 × толщина пластины T, 8 × T лучше всего подходит для обычной углеродистой стали. Например, лист толщиной 2 мм соответствует пазу V16 или V20, чтобы избежать трещин и нестабильного угла изгиба.
В2: Могут ли штампы стандарта ЕС напрямую заменяться штампами американского стандарта?
A2: прямая замена невозможна. В штампах ЕС используется стандартный хвостовик диаметром 42 мм, в то время как в штампах США используется хвостовик со шпоночным пазом 1/2 дюйма или 3/4 дюйма. Для переоборудования требуется переходная втулка или замененный комплект зажимов; Предпочтителен оригинальный быстродействующий зажим.
В3: Каков нормальный срок службы гибочной матрицы? Когда ремонтировать?
A3: При правильном уходе азотированная матрица из 42CrMo выдерживает примерно 1 миллион изгибов. Повторно заточите или замените матрицу, если появятся постоянные заусенцы, угловая ошибка более 0,5° или явная вмятина на V-образном пазе.
В4: принимаете ли вы нестандартные штампы?
A4: Для каждого чертежа доступны штампы с нестандартным радиусом, сплющиванием и специальным профилем, время выполнения заказа 10–15 рабочих дней, предоставляются услуги обратного инжиниринга 3D-сканирования.
Вопрос 5: Что лучше для изготовления штампов: сталь 42CrMo или сталь T8?
A5: 42CrMo обладает лучшей ударной вязкостью и противоусталостными свойствами для частого крупнотоннажного изгиба; T8 имеет высокую твердость, но хрупкую кромку, которую легко отколоть. 42CrMo плюс ионное азотирование является наиболее надежным вариантом.
8. Отраслевые стандарты и реальные примеры клиентов
Применяемые стандарты: DIN 55271 / ASTM E290-22, зазор при изгибе менее 0,5% толщины листа, допуск на размеры соответствует ISO 2768-mK.
Случай 1: Модернизация многоканальной матрицы для филиппинского металлообрабатывающего заводаКлиент раньше использовал одинарную матрицу, сталкиваясь с частой заменой матрицы и высоким процентом брака при производстве листового металла. После замены наших нижних матриц с несколькими V-образными вырезами операторы перемещают V-образное отверстие с V6 на V40 без полного демонтажа матрицы. Снижение процента брака с 4,2% до 0,9%. Время смены матрицы сократилось на 70%, общая эффективность производства выросла на 45%.
Пример 2: Местный завод по производству листового металла в Цзянсу. После модернизации высокоточных сегментных штампов и инструмента лазерного выравнивания: время замены штампов сократилось с 18 минут до 6 минут, а ежегодные затраты на техническое обслуживание сократились на 48%.
Сравнительная таблица международного стандарта 42CrMo (важна для выбора)
Страна/стандартная организация | Стандартный код | Соответствующий класс |
Китай (Великобритания) | ГБ/Т 3077 | 42CrMo или 42CrMo4 |
США (AISI/ASTM) | АСТМ А29 | 4140 |
Международная организация по стандартизации (ISO) | ИСО 683-1 | 42CrMo4 |
Германия (ДИН) | DIN EN 10083 | 1,7225 (или 42CrMo4) |
Япония (JIS) | ДЖИС Г4105 | СКМ440 |
Великобритания (БС) | БС 970 | 708М40 (ЭН19) |
