При изготовлении металлов точность гибки зависит от ваших инструментов. Ниже приведено простое руководство по инструментам для гибочного пресса и тому, как выбрать хорошего поставщика:
Инструменты для листогибочного пресса = специальные формы для листогибочных прессов, используемые для гибки металлических листов.
Выбор правильного поставщика влияет на скорость производства, качество деталей и срок службы оборудования.
В этом руководстве описаны детали инструментов, принципы их работы, типы, выбор и советы поставщиков.
1. Основные части и как они работают
Инструмент для листогибочного пресса состоит из двух основных частей, которые работают вместе, чтобы точно сгибать металл:
Верхняя матрица (пуансон)
Ключевые детали:
Крепится к подвижной части листогибочного пресса (плунжеру).
Нажимает вниз, чтобы оказать давление
Формы (прямая, острая, «гусиная шея», дуга) определяют внешний вид гнутой детали.
Высококачественные пуансоны служат дольше и оказывают давление равномерно.
Нижняя матрица (матрица)
Ключевые детали:
Фиксируется на рабочем столе листогибочного пресса.
Устойчиво удерживает металлический лист
Имеет V-образный паз (V-паз)
Ширина канавки влияет на силу изгиба, размер галтели и качество.
Как это работает (шаг за шагом)
Поместите металлический лист на нижнюю матрицу (расположите правильно).
Поршень перемещает верхнюю матрицу вниз, чтобы прижать лист к двум матрицам.
Лист сгибается, принимая нужную форму, как только достигается правильное давление и ход.
Верхняя матрица перемещается вверх, и вы достаете готовую деталь.
Обычное использование: машиностроение, производство листового металла, метизов и шкафов.
2. Характеристики высококачественной оснастки для листогибочного пресса
Хороший инструмент для листогибочного пресса (от ведущих поставщиков) обладает следующими ключевыми характеристиками:
Высокая твердость и износостойкость
Изготовлен из стали 42CrMo (AISI 4140), подвергнут термообработке (HRC 47±2). Он твердый, прочный и износостойкий — выдерживает высокое давление, не сгибаясь.
Настраиваемый
Изготавливается на заказ с учетом угла, формы, размера и толщины материала вашей детали. Пуансоны могут быть изогнутыми, с изгибом или неправильной формы; нижние плашки могут иметь разную ширину V-образных канавок.
Хорошая совместимость
Размер формы (высота, тип держателя) должен соответствовать вашему листогибочному прессу. Мы предлагаем инструменты, соответствующие мировым стандартам (Amada/Promecam, Trumpf/Wila, American).
Стандартизированный
Стандартные инструменты подходят для основных брендов (Amada, Trumpf, Wila) и работают сразу. Специальные формы могут быть изготовлены по индивидуальному заказу в соответствии с уникальными потребностями.

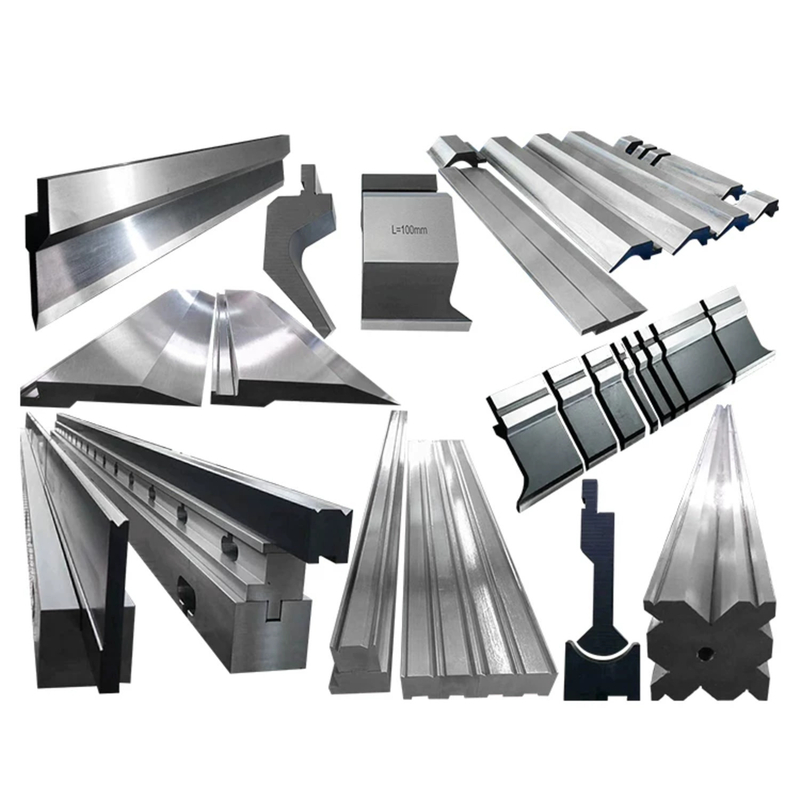

3. Общие классификации инструментов листогибочного пресса
Инструменты сгруппированы по трем факторам, что позволяет легко выбрать правильный:
Формируя форму
Стандартный прямой край: для обычных прямых изгибов (наиболее распространенный).
Острый угол: для небольших углов или пружинения (высокая точность).
Гусиная шея: для U-образных каналов/глубоких деталей (избегает загнутых краев)
Радиус: для изогнутых/закругленных изгибов (гладких)
Нестандартные: изготавливаются на заказ для особых деталей (используются чертежи САПР).
По сценарию применения
Стандарт: Для обычных материалов (мягкая сталь, оцинкованная сталь) – экономически выгодно.
Высокопрочный: толстый/твердый – для прочных материалов (нержавеющая сталь, высокопрочный сплав).
Thin-Sheet: Прецизионное исполнение – предотвращает коробление и появление царапин на тонких листах.
По интерфейсу установки
Amada/Promecam: подходит для печатных машин Amada (подходит для общего использования)
Trumpf/Wila: Подходит для Trumpf/Wila (для высококачественной автоматической гибки)
Новый стандарт: универсальный – подходит для большинства бытовых печатных машин (универсальный).
4. Как выбрать инструмент для листогибочного пресса
Выберите правильный инструмент, соответствующий материалу, потребностям в гибке и характеристикам машины. Следуйте этим 5 простым советам (полезно для новичков и экспертов):
1. Соответствие характеристик материала (избегайте пружинения и растрескивания)
Разные металлы сгибаются по-разному (пружинят). Выбирайте инструменты исходя из прочности металла:
Толщина материала имеет значение — используйте форму правильного размера, чтобы избежать повреждений или бракованных деталей.
2. Следуйте «принципу 8×» (стандарт ширины V-образной канавки).
Правило: ширина V-образного паза (V) = 8 × толщина материала (T) (лучше всего для листов толщиной 3–8 мм). Отрегулируйте для другой толщины:
Тонкие листы (T < 3 мм): используйте V = 6T (меньшие галтели).
Толстые листы (T > 8 мм): используйте V = 10T–12T (уменьшает усилие, позволяет избежать повреждений).
3. Обратите внимание на тоннаж давления
Убедитесь, что инструмент выдерживает давление листогибочного пресса (перегрузка разрушает формы/машины). Рассчитайте давление на основе материала, толщины и ширины V-образной канавки. Оставьте запас прочности 10–15%. Для толстой/жесткой стали используйте утолщенные инструменты.
4. Выберите правильную форму пуансона.
Форма пуансона должна соответствовать готовой детали (во избежание проблем):
Стандарт: Для прямых изгибов
Острый угол: для небольших углов или регулировки пружинения.
Гусиная шея: для U-образных каналов и глубоких частей.
Дуга/неправильная: для изогнутых или специальных деталей (используются чертежи САПР).
5. Обеспечьте установку и совместимость машины.
Тип держателя: выберите Amada/Promecam, New Standard или Trumpf/Wila (сначала проверьте листогибочный пресс)
Высота/ход: высота формы должна соответствовать листогибочному прессу (слишком высокая = невозможно сгибаться; слишком короткая = медленная).
Интерфейс: Плотное прилегание (меньше времени на установку, отсутствие колебаний)
Ключевые советы, которые следует запомнить
Не игнорируйте упругую отдачу – она приводит к неправильным углам.
Следуйте правилу 8× – избегайте трещин на деталях и сломанных формах.
Проверка совместимости – предотвращает проблемы и задержки при установке.
5. Почему выбирают нас
Выбирайте нас в качестве инструмента для листогибочного пресса — у нас есть 4 ключевых преимущества, которые помогут вашему бизнесу:
1. Отличное качество материала
Мы используем высококачественную сталь 42CrMo (AISI 4140).
Индукционная закалка (HRC 47±2) делает инструменты прочными и износостойкими.
Отсутствие деформации под высоким давлением — длительный срок службы.
2. Высокая точность и простота совместимости.
ЧПУ-шлифовка для высокой точности (микронный уровень)
Соответствует всем мировым стандартам (Amada/Promecam, Trumpf/Wila, American)
Идеальная посадка — меньше времени на установку, отсутствие колебаний, стабильное качество
3. Быстрая настройка
Пользовательские инструменты из ваших чертежей САПР
Прототипы готовы за несколько дней (а не недель)
Соответствует вашим особым потребностям (формы, канавки)
4. Преимущества непосредственно с завода
Никаких посредников — более низкие оптовые цены.
Глобальная доставка и надежная доставка
Прямая техническая поддержка
Выгравированные лазером характеристики для отслеживания качества
Заключение
Хороший гибочный инструмент и надежный поставщик являются ключом к вашему бизнесу. Не используйте некачественные инструменты — они замедляют производство. Выбирайте прецизионные инструменты из 42CrMo и поставщика, который разбирается в гибке, чтобы повысить качество, скорость и увеличить срок службы инструмента/машины.
