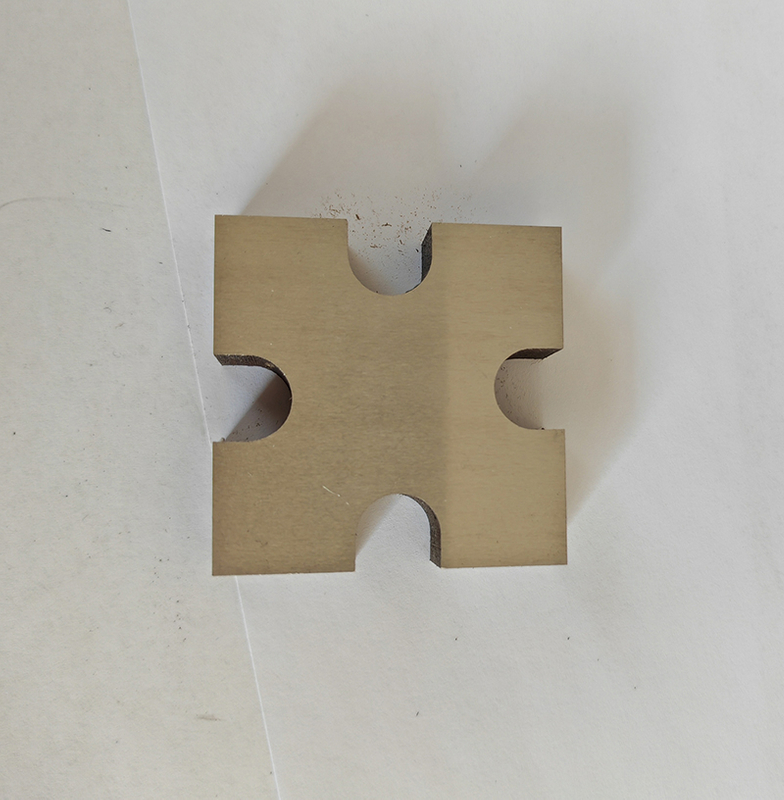

Лезвие для резки стержней ПК

Специальные аксессуары Core для обработки предварительно напряженных стальных стержней для забивки бетонных труб

Неподвижные и подвижные лезвия, головные штампы и зажимы для стальных стержней являются основными специальными принадлежностями для обработки предварительно напряженных стальных стержней бетонных трубозабивных устройств, обслуживая весь процесс вырубки и резки, высадки концов, натяжения и зажима специальных предварительно напряженных стальных стержней для трубчатых свай. Точность, материал и адаптируемость аксессуаров напрямую определяют качество обработки стальных стержней, что, в свою очередь, влияет на эффект предварительно напряженного крепления, прочность конструкции и качество готовой трубной сваи.

Фиксированные и подвижные лезвия: аксессуары для вырубки и резки предварительно напряженных стальных стержней

Неподвижные и подвижные лезвия трубокопа являются специальными изнашиваемыми деталями, предназначенными для резки стальных прутков. В отличие от обычных режущих инструментов для резки заготовок трубных свай, такие лезвия специально разработаны для высокопрочных предварительно напряженных стальных стержней малого диаметра. Их основная функция заключается в выполнении заготовки стальных стержней фиксированной длины и обрезке лишних секций после натяжения, выступая в качестве режущего инструмента при обработке стальных стержней.

Функция лезвия

Благодаря неподвижной опоре неподвижного лезвия и возвратно-поступательному движению подвижного лезвия с гидравлическим приводом создается точная сила сдвига, позволяющая осуществлять резку без заусенцев и без фасок стальных прутков ПК и предварительно напряженной стальной проволоки. Это обеспечивает длину вырубки стальных стержней и позволяет избежать влияния дефектов резки на адаптируемость последующих процессов высадки и натяжения.

Применимые условия работы со стальным стержнем

В основном применяется к обычным предварительно напряженным стальным стержням для изготовления трубчатых свай: Φ7,1, Φ9,0, Φ10,7, Φ12,6 мм.

Выбор материала

Резка стального стержня подвергается высокой силе сдвига и трению металла, поэтому материал инструмента имеет высокую износостойкость и устойчивость к сколам кромки. Традиционно выбирается сталь для штампов для холодной обработки Cr12MoV .

Заголовочная матрица для машины для вырубки стальных стержней

Специальный формовочный штамп для высадки концов предварительно напряженных стальных стержней

Проходческий штамп — это штамп для формирования стержня проходческого механизма трубопогружателя и ключевой аксессуар для анкеровки предварительно напряженных стальных стержней. При изготовлении трубчатых свай конец стального стержня должен быть высажен так, чтобы образовался правильный «заголовок», чтобы обеспечить надежное соединение между стальным стержнем и анкером во время натяжения. Точность полости штампа напрямую определяет качество формовки проходки, что, в свою очередь, влияет на безопасность предварительного натяжения трубной сваи.

Зажим для машины для высадки стальных стержней: Гарантийный аксессуар для позиционирования предварительно напряженных стальных стержней

Зажим для машины для высадки стальных стержней — это эксклюзивный аксессуар для позиционирования и зажима для процесса высадки предварительно напряженных стальных стержней, используемый в сочетании с головкой для высадки стальных стержней. Его основная функция заключается в фиксации стального стержня и обеспечении соосности стального стержня и полости штампа, предотвращении эксцентриситета и движения стального стержня во время высадки, а также обеспечении круглой и полной формы заголовка. Это один из ключевых компонентов, влияющих на надежность крепления предварительно напряженных стальных стержней.

Ключевые функции зажима проходческой машины при высадке предварительно напряженных стальных стержней

Позиционирование стального стержня

Убедитесь, что отклонение соосности между концом стального стержня и полостью штампа заголовка составляет ≤0,03 мм, предотвратите такие дефекты, как эксцентриситет заголовка, плоская головка и нехватка материала, а также обеспечьте выравнивание заголовка и оси стального стержня.

Зажим стального стержня

Зафиксируйте стальной стержень без осевого перемещения под высоким давлением осадки (50–200 кН), избегайте недостаточной длины заголовка и неполного формования, а также убедитесь, что диаметр заголовка соответствует проектным требованиям (обычно в 1,5–2 раза больше диаметра стального стержня).

Защита стального стержня

Зажимная поверхность плотно прилегает к поверхности стального стержня, чтобы избежать повреждения поверхности стального стержня и упрочнения, вызванных зажимом под высоким давлением, а также гарантировать, что механические свойства стального стержня не пострадают.

Фиксированные ножи, подвижные ножи, плашки и зажимы — это четыре основных аксессуара для обработки предварительно напряженных стальных стержней сваебойных машин для бетонных труб. Эти аксессуары имеют четкое разделение труда и работают в скоординированном сотрудничестве и определяют качество обработки стальных стержней на протяжении всего процесса, от вырубки и резки стальных стержней до высадки концов, а затем натяжения и позиционирования. Среди них неподвижные и подвижные лезвия являются изнашиваемыми деталями, которые необходимо точно выбирать и регулярно заменять в зависимости от условий резания; штанговая матрица является формовочной матрицей, которая напрямую влияет на безопасность предварительно напряженного анкерования; Зажим является приспособлением для передачи усилия и позиционирования, а надежность его зажима и точность позиционирования определяют равномерность распределения предварительного напряжения трубной сваи.
