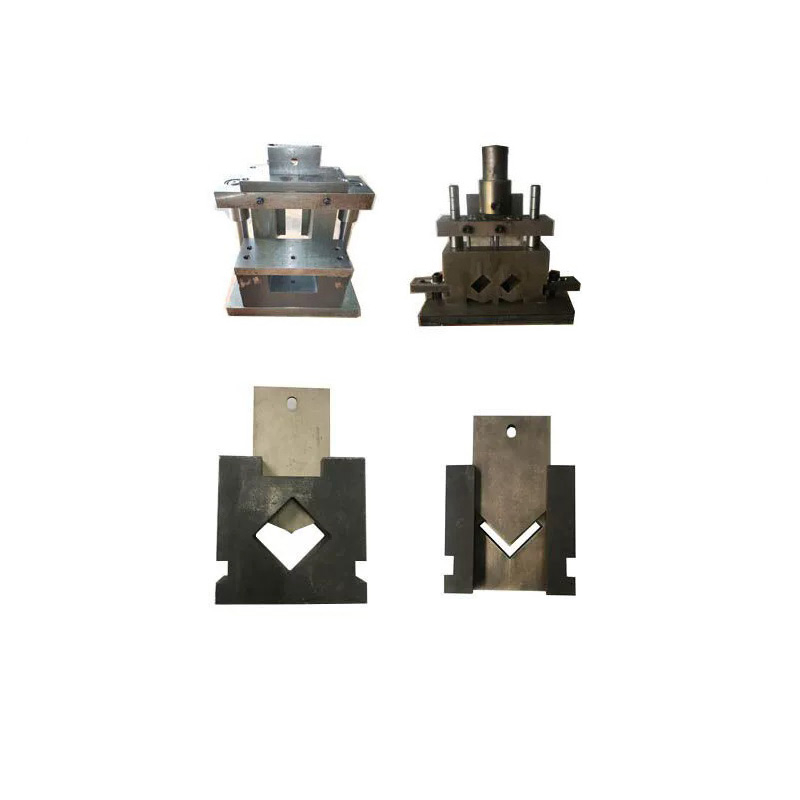

Изготовленная на заказ матрица для резки квадратных труб для машины для резки гидравлических труб
Точность · Эффективность · Экономия материалов | Один ход, ноль заусенцев, завершение за 1 секунду
Болевые точки традиционной резки труб
Заводы часто сталкиваются с медленными производственными циклами, высокими трудозатратами и серьезными отходами материалов из-за использования устаревших методов резки труб.
Традиционная резка абразивной и фрикционной пилой имеет стойкие производственные недостатки:
Тяжелые внутренние и внешние режущие заусенцы
Оглушительный шум в мастерской и раздражающие дымы резки
Несоблюдение допусков для высококачественного промышленного производства
Дополнительная нагрузка по удалению заусенцев и шлифовке вручную
ALAS Совершенно новое решение для штамповки
NANJING ALAS INTERNATIONAL CO., LTD обеспечивает надежную альтернативу обычной распиловке.
Наши специальные штампы для штамповки квадратных труб используют технологию промышленной гидравлической штамповки, обеспечивающую зеркально гладкую резку без заусенцев в течение 1 секунды. Интегрированный инструмент, совместимый с полуавтоматическими и полностью автоматическими гидравлическими труборезными машинами, позволяет выполнять резку, надрезку и штамповку за один ход.
Это исключает вторичную работу по снятию заусенцев, упрощает этапы обработки и эффективно снижает совокупную стоимость владения предприятием (TCO).
Основные преимущества штампов ALAS
Перейдите от распиловки к штамповке, чтобы оптимизировать условия труда и повысить общую производственную прибыль.
| Преимущество | Описание |
| Безупречная окантовка | Интегрированная жесткая штамповка формирует плоские, чистые поперечные сечения без смятия трубы, экструзионной деформации или внутренних заусенцев. |
| Быстрая стрижка за 1 секунду | Стабильный быстрый ход для непрерывного массового производства: от 3 до 5 циклов в минуту, в зависимости от толщины стенки трубы. |
| Экологичная эксплуатация | Отсутствие трения во время обработки, отсутствие токсичного дыма, химического запаха, летящих искр или громкого рабочего шума. |
| Комплексная обработка | Многопозиционная интегрированная матрица обеспечивает обработку за один ход: резку труб, надрезку под углом 45–150°, пробивку фигурных отверстий и наплавку седловидной дуги. |

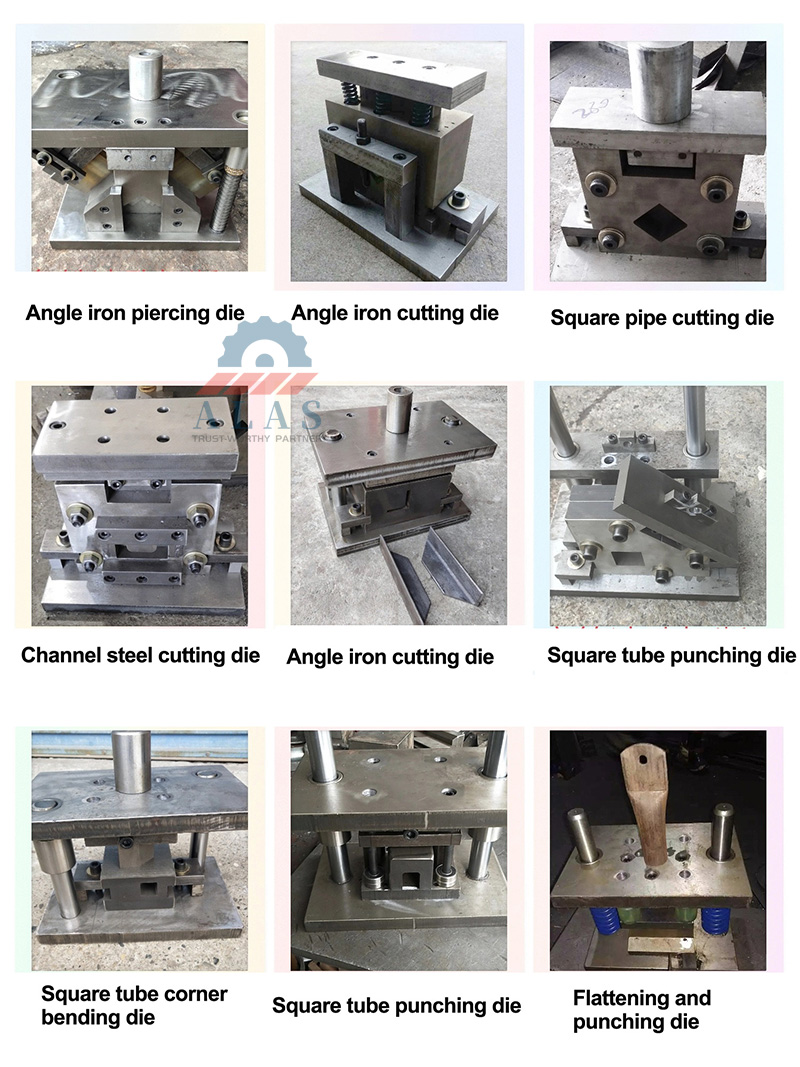

Линия продуктов по индивидуальному заказу
Специализированные штампы для обработки труб для разнообразных потребностей промышленного производства

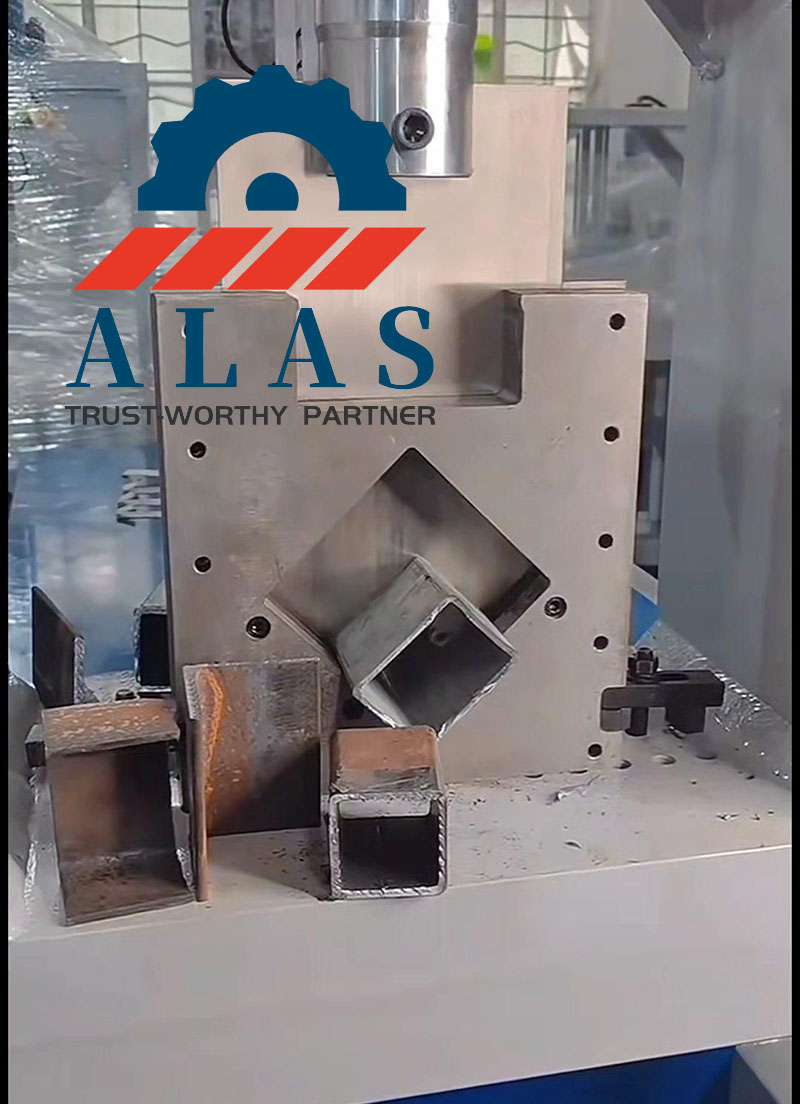

1. Пластины для резки квадратных и прямоугольных труб.
Предназначен для крупнообъемной вырубки квадратных, прямоугольных и плоских труб, швеллеров и уголков. Совместим со стандартными гидравлическими штамповочными машинами, универсальными труборезами и механическими прессами.
Применение : противоугонные экраны, складские стеллажи, дорожные ограждения.
2. Матрицы для вырубки труб под углом 45°-150°.
Выполняет резку под углом от 45° до 150° за один ход пресса. Обработанные трубы образуют беззазорные соединения для прямой сварки без предварительного шлифования.
Применение : Стальные мебельные рамы, алюминиевые оконные рамы, дверные декоративные профили.
3. Формованные штампы для пробивания отверстий
Изготавливает стандартные и нестандартные отверстия, включая круглые, квадратные и отверстия для цветов сливы. Оснащен регулируемыми шагами и установочными штифтами для обеспечения постоянной точности обработки.
Применение : Балконные перила, ограждения, лестничные перила из оцинкованной стали.
4. Дугообразные штампы для седла на конце трубы
Выполняет прецизионные седловидные дуговые разрезы на круглых и квадратных концах труб. Подходит для существующего гидравлического штамповочного оборудования для многоцелевого производства.
Применение : автомобильные каркасы безопасности, детали шасси транспортных средств, кронштейны для труб химической промышленности.
5. Автоматические ротационные ножницы.
Автоматическая ротационная резка обеспечивает перпендикулярную резку концов труб без внутренних заусенцев и усадки труб.
Применение : Высокоточные трубы для транспортировки жидкости, специальные механические конструкционные трубы.
6. Нестандартные композитные штампы по индивидуальному заказу.
Полная OEM и ODM-адаптация на основе технических чертежей заказчика. Мы разрабатываем многопозиционные композитные формы для металлических профилей специальной формы.
Применение : нестандартные алюминиевые экструзионные детали, сложные металлические детали, требующие многопроцессной обработки.
Стандарт материалов и производства
Срок службы штампа зависит от качества сырья и профессиональной термической обработки. Все штампы ALAS соответствуют промышленным стандартам производства:
Сталь премиум-класса : опционально легированная сталь Mo-V, D2, SKD11, модернизированная DC53 и высокоуглеродистая сталь со средним содержанием хрома, защита от сколов под высоким гидравлическим давлением
Вакуумная термообработка : твердость стабилизируется на уровне HRC 58-64, балансируя между твердостью поверхности и ударной вязкостью.
Система прецизионного наведения : прочные направляющие стойки и выравнивающие втулки контролируют допуск резания в пределах ±0,1 мм, чтобы избежать неравномерного износа инструмента.
Прямые поставки с завода : поставляется напрямую с китайской профессиональной базы по производству пресс-форм для труб, без наценок посредников.
Быстрое время выполнения заказа : доставка стандартных штампов по индивидуальному заказу в течение 3–7 рабочих дней.
Технические характеристики
| Параметр | Спецификация |
| Применимый размер трубки | 20х20мм - 80х80мм; индивидуальный максимальный размер до 150 мм+ |
| Применимая толщина стенки | 0,8 мм – 2,5 мм; сверхмощная матрица доступна для толщины стенки ≥3,0 мм |
| Диапазон углов надреза | 45°-150°; Стандартные матрицы 45° и 90° в наличии |
| Скорость рабочего цикла | 3-5 циклов в минуту, зависит от размера трубки и толщины стенок. |
| Термическая обработка | Компьютерная вакуумная закалка + глубокий криогенный отпуск |
| Применимый материал | Квадратные трубы из мягкой стали, алюминия, нержавеющей стали и сплавов |
5-этапный процесс настройки
Подтверждение спроса : клиенты предоставляют размеры труб, марку материала, толщину стенок и чертежи обработки.
Утверждение чертежей : команда инженеров ALAS разрабатывает чертежи CAD/3D для подтверждения клиента.
Прецизионное изготовление : обработка с помощью электроэрозионной обработки, обработки на станке с ЧПУ и профессиональной вакуумной термообработки.
Внутренние пробные испытания : завершена выборочная проверка резки; товары доставляются только после получения положительного результата теста
Глобальная доставка и поддержка : экспортная деревянная упаковка, полная таможенная очистка, удаленное управление и руководство по установке.
Почему выбирают АЛАС
Штамповочная резка без заусенцев, вторичное удаление заусенцев не требуется.
Быстрая обработка за одну секунду для повышения эффективности производства
Совместим с трубчатыми материалами из углеродистой стали, алюминия и нержавеющей стали.
Высококачественная штампованная сталь и стандартизированная термообработка для длительного срока службы.
Полная настройка OEM и ODM по чертежам или образцам клиента.
Прямые цены с завода без комиссий посредников.
Профессиональный опыт проектирования и производства штампов для промышленных клиентов по всему миру
Промышленное применение
| Промышленность | Готовая продукция | Рекомендуемые штампы |
| Безопасность и перила | Противокражные экраны, стальные перила, лестничные поручни | Штамповочные и дуговые штампы |
| Металлическая Мебель | Стальные каркасы, полки для хранения, мебельные конструкции | Вырубные штампы под углом 90° |
| Автомобильное производство | Каркасы безопасности, компоненты шасси, промышленные трубостойки | Справиться, вырезать штампы |
| Алюминиевые окна и двери | Декоративные рамы, каркасы навесных стен | Вырубные и штамповочные композитные штампы |
Свяжитесь с нами для получения предложения
Отправьте свои чертежи обработки, чтобы получить бесплатную оценку чертежей и заводское предложение в течение 24 часов.
