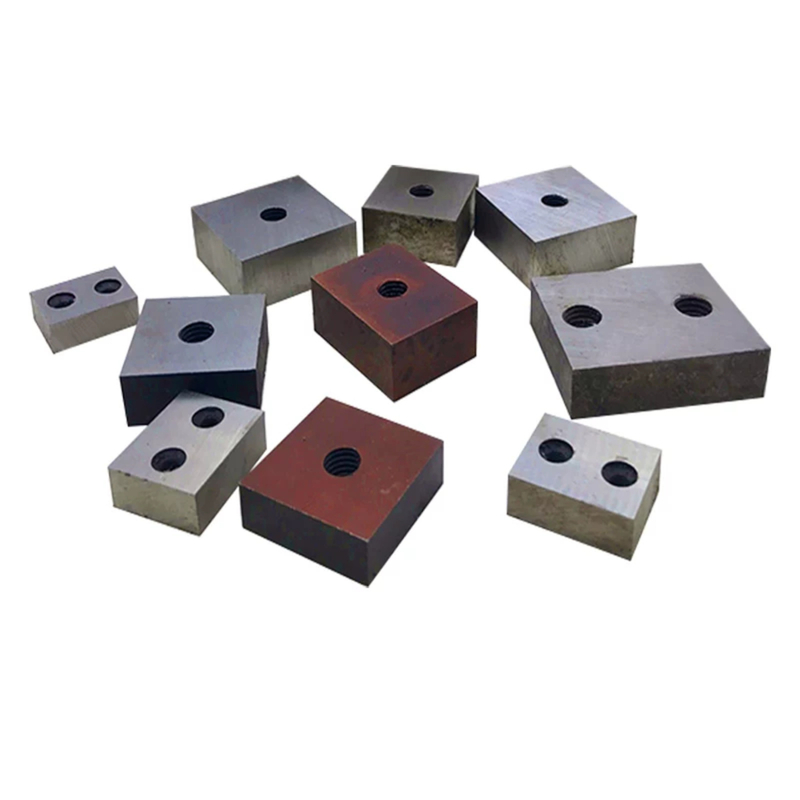

Лезвия для резки арматуры, совместимые с резаками серии RC-20/RC-25

Полное руководство по сменным лезвиям для резаков для арматуры RC-20 и RC-25

Когда дело доходит до портативных гидравлических резаков для арматуры, серии RC-20 и RC-25 являются «рабочими лошадками». Однако машина хороша настолько, насколько хороша ее передняя кромка. Чтобы поддерживать максимальную производительность и избежать повреждения гидравлического насоса вашего инструмента, важно выбрать правильное сменное лезвие для резки арматуры.

Идеально подходит для моделей RC-20 и RC-25.

Наши лезвия разработаны с высокой точностью и точно соответствуют спецификациям OEM для фрез серии RC. Независимо от того, используете ли вы стандартную электрическую модель или беспроводную версию, эти лезвия обеспечат идеальную посадку. Расположение и толщина отверстий для болтов строго контролируются, чтобы предотвратить «люфт лезвия», который является основной причиной неровных резов и вибрации инструмента.

Размер лезвий портативных электрических резаков для арматуры RC-20 и RC-25

Форма	Размеры лезвия (длина × ширина × толщина), мм
ХБК-19Н / ХБК-19Р	26×20×10
ХБК-22	30×24×11
ХБК-25Н / ХБК-225	36×28×13
НВС-232	44×36×16
RC-16	22×17×8,5; 26×20×9; 26×20×9,5; 26×20×10
RC-20/22	30×24×11 мм
RC-25	36×28×14 мм; 36×28×15 мм; 31,8×27×12 мм
RC-32	40×30×15

Я предоставлю вам предложения по использованию, основанные на выборе материала, подборе оборудования, режущем материале и производственном процессе:

ножи для резки арматуры Выбор материала

Материал лезвия напрямую определяет его твердость, ударную вязкость и срок службы. Выберите материал в соответствии с вашими потребностями в резке:

H13  Материал

Химический состав

C: 0,32–0,45%Cr: 4,75–5,50%Mo: 1,10–1,75%Si: 0,80–1,20%Mn: 0,20–0,60%V: 0,80–1,20%P, S ≤ 0,030%Остальное Fe

Влияние химического состава

Medium C: Балансирует прочность и высокую ударную вязкость, чтобы избежать сколов.

Cr + Mo + V: Значительно повышает термостойкость, стойкость к горячему растрескиванию и ударную вязкость.

Si: Улучшает жаропрочность и стабильность отпуска.

Механические свойства

Твердость: HRC 50–55.

Отличная прочность, ударопрочность и устойчивость к сколам, выдающаяся термостойкость и устойчивость к термической усталости.

Применение: Лезвия для горячей резки, толстые лезвия и резка арматуры в условиях ударной нагрузки.

В настоящее время это основной высококачественный материал для лезвий на рынке, обладающий чрезвычайно высокой износостойкостью и прочностью, а также превосходной устойчивостью к термоциклированию. Даже при длительной высокоинтенсивной непрерывной резке он не склонен к деформации или сколам, что делает его пригодным для крупномасштабной обработки высокопрочной арматуры.

Материал Кр12Мов

Химический состав

C: 1,45–1,70%Cr: 11,00–12,50%Mo: 0,40–0,60%V: 0,15–0,30%Si ≤ 0,40%Mn ≤ 0,40%P, S ≤ 0,030%Остальное Fe

Влияние химического состава

Высокое содержание C + высокое содержание Cr: образует массивные твердые карбиды, обеспечивающие чрезвычайно высокую износостойкость.

Молибден (Mo): измельчает зерна, снижает хрупкость, повышает ударную вязкость и сопротивление усталости.

Ванадий (V): дополнительно улучшает микроструктуру, повышает износостойкость и устойчивость кромки.

Механические свойства

Твердость: HRC 61–64.

Высокая прочность на сжатие и изгиб, отличный срок службы и устойчивость к сколам.

Инструментальная сталь высокой твердости и повышенной износостойкости. Его твердость намного превышает твердость обычных лезвий из сплава, и он может справиться с потребностями резки холоднокатаной арматуры высокой твердости. Обратите внимание, что его прочность относительно слабее; рекомендуется избегать использования его в условиях резки с большими ударами и большим зазором.

Материал 9CrSi

Химический состав

C: 0,85–0,95%Si: 1,20–1,60%Cr: 0,95–1,25%Mn: 0,30–0,60%P, S ≤ 0,030%Остальное Fe

Влияние химического состава

Углерод (C): повышает твердость и износостойкость, делая режущую кромку острой.

Кремний (Si): улучшает стабильность отпуска и твердость до красного цвета, предотвращая размягчение во время непрерывной резки.

Хром (Cr): повышает прокаливаемость, обеспечивая равномерную твердость по всему лезвию.

Марганец (Mn): повышает ударную вязкость и снижает риск растрескивания при закалке.

Механические свойства

Твердость: HRC 60–62.

Высокая прочность на сжатие, хорошая износостойкость, умеренная прочность и ударопрочность.

Применение: Экономичные лезвия для резки арматуры малого и среднего размера.

Экономный и практичный выбор. Он обладает хорошей прокаливаемостью и обрабатываемостью, подходит для резки обычной арматуры средней и низкой прочности и широко используется в проектах малого и среднего размера.

Соответствие механическим характеристикам (по размеру)

Соответствие формы:

Распространенные формы лезвий — квадратные (можно использовать четыре стороны) и прямоугольные. Квадратные лезвия позволяют вращать четыре режущие кромки, что значительно продлевает срок их службы и подходит для крупномасштабных сценариев обработки; прямоугольные лезвия чаще всего односторонние или двусторонние, подходят для малотоннажных режущих станков.

Соответствие размера:

Машины для резки разного тоннажа (такие как RC-16, RC-2O, RC-25) имеют определенные стандарты толщины, длины, ширины лезвия и расстояния между отверстиями для болтов.  При выборе необходимо строго следовать инструкции по эксплуатации оборудования.

Различные типы арматуры имеют существенно разные физические свойства, поэтому выбор лезвия должен основываться на характеристиках материала:

Обычная круглая сталь: низкая твердость и низкое сопротивление резанию. Материалов 9CrSi или Cr12MoV достаточно, они удовлетворяют основные потребности в резке и одновременно контролируют затраты.

Высокопрочная ребристая арматура: высокая твердость, ребристая структура поверхности легко изнашивает лезвие. Рекомендуется использовать материал H13. Его превосходная износостойкость и прочность позволяют эффективно снизить риск образования сколов, что делает его пригодным для высокопрочной непрерывной резки.

Производственный процесс

Предпочтительны лезвия, прошедшие полную шлифовку и вакуумную термообработку. Эти лезвия имеют равномерное распределение твердости, хорошее удержание кромки и менее склонны к сколам или затуплению во время резки.

Лезвия для резки арматуры по индивидуальному заказу

Наши лезвия благодаря оптимизированной глубине закалки и прочности решают распространенную в отрасли проблему хрупкого разрушения при резке высокопрочной арматуры.

Таблица соответствия марок металлов лезвия

Базовый класс	Категория стали	Китайский стандарт ГБ/Т 1299	Американский стандарт ASTM	Немецкий стандарт DIN (W-Nr.)	Японский стандарт JIS
Н13	Сталь для горячей обработки штампов	4Cr5MoSiV1	Н13	1.2344	СКД61
Кр12МоВ	Холодная обработка штамповой стали	Кр12МоВ		1.2601	СКД11
9crsi	Легированная инструментальная сталь (режущая инструментальная сталь)	9crsi		1.2108

Положение установки лезвия на переносном станке для резки арматуры

Ниже представлены модели портативных станков для резки арматуры, совместимые с нашими лезвиями. Также возможна доработка по чертежам.
