Пресс-тормоз V Die

Листогибочный пресс V Die Износостойкий

Почему матрицы ALAS V повышают точность гибки

Прочный материал: сталь 42CrMo.

• В штампах ALAS V используется высококачественная легированная сталь 42CrMo.

• Они проходят термическую обработку и прецизионную шлифовку для придания дополнительной прочности.

• Закаленный, чтобы противостоять износу и оставаться стабильным под высоким давлением.

• Твердость: HRC 45–50, поэтому они не ломаются и не деформируются.

• Сохраняет точную форму V-образной канавки для длительного использования.

Подходит для многих работ по гибке

• Мы предлагаем специальные V-образные штампы для различных толщин материалов и машин.

• Отшлифовано на станке с ЧПУ с жесткими допусками.

• Совместим с системами зажима европейских, американских и новых стандартов.

• Доступны модели с одним V и несколькими V.

• Работает с тонким листовым металлом и тяжелыми пластинами.

• Уменьшает растрескивание и делает изгиб более плавным.

Как работает тормоз

Верхняя матрица

• Устанавливается на подвижный слайдер.

• Оказывает давление вниз.

• Форма определяет внешний вид изогнутой части.

Нижняя матрица (V-матрица)

• Фиксируется на столе станка.

• Имеет V-образный паз.

• V-ширина влияет на силу изгиба, радиус и отделку.

Принцип работы

1. Поместите листовой металл на нижнюю матрицу.

2. Верхняя матрица опускается вниз и прижимает лист.

3. Металл постоянно изгибается, чтобы соответствовать штампам.

4. Верхний кубик возвращается; заготовка снимается.

Особенности гибочных штампов

• Прочный и износостойкий

  Изготовлен из закаленной легированной стали, выдерживающей высокое давление и трение.

• Настраиваемый

  Пуансоны и V-образные пазы могут быть изготовлены разных форм и размеров.

• Подходит для вашей машины

  Соответствует зажиму, ходу и тоннажу вашего листогибочного пресса.

• Стандартные и индивидуальные варианты

  Стандартные матрицы подходят для большинства машин; можно заказать специальные штампы.

Типы гибочных штампов

По форме

• Стандартная линейка: для общей гибки.

• Острый угол: для небольших углов и контроля пружинения.

• Гусиная шея: для U-образных и глубоких деталей (избегает помех).

• Дуга: Для закругленных изгибов.

• Нестандартные: изготавливаются на заказ для особых деталей.

По использованию

• Стандартные матрицы: Для мягкой стали, оцинкованной стали.

• Высокопрочные матрицы: для нержавеющей стали и прочных материалов.

• Штампы для тонких материалов: предотвращают образование следов и коробление на тонких листах.

Как правильно выбрать V-матрицу

1. Сопоставьте материал

• Разные металлы сгибаются и пружинят по-разному.

• Сталь нуждается в меньшей компенсации; нержавеющей стали нужно больше.

• Толщина влияет на выбор штампа и результаты гибки.

2. Следуйте правилу 8x

• Ширина V-образной канавки = 8 × толщина материала.

• Тонкий материал: используйте толщину 6×.

• Толстый материал: используйте толщину от 10× до 12×.

• Предотвращает растрескивание и повреждение штампа.

3. Не перегружать тоннаж

• Рассчитайте необходимую изгибающую силу.

• Оставайтесь ниже максимальной нагрузки матрицы.

• Сохраняйте запас прочности 10–15%.

• Для тяжелых материалов используйте толстые или сегментированные матрицы.

4. Выберите правильную форму пуансона.

• Стандартный пуансон: общего назначения.

• Острый угол: небольшие изгибы.

• Гусиная шея: глубокие каналы.

• Дуга или заказ: специальные формы.

5. Проверьте совместимость машины.

• Убедитесь, что матрица соответствует вашей системе зажима.

• Высота штампа должна соответствовать ходу машины.

• Обеспечьте простую установку и точное позиционирование.

Важные советы

• Всегда учитывайте упругость материала.

• Следуйте правилу 8x для ширины V-образной канавки.

• Убедитесь, что матрица подходит для вашей машины.

• Избегайте перегрузки, чтобы предотвратить поломку.

Сравнительная таблица международного стандарта 42CrMo (важна для выбора)

Гибочный тормоз V Die: Часто задаваемые вопросы

1. Как правильно выбрать ширину V-образного проема для материала?

• Стандартное правило воздушной гибки: V = 8T (V = ширина проема, T = толщина материала).

• Нержавеющая сталь: используйте V = 10T, чтобы компенсировать большую упругость.

• Лист толщиной более 12 мм: используйте V = 12T, чтобы снизить нагрузку на пресс.

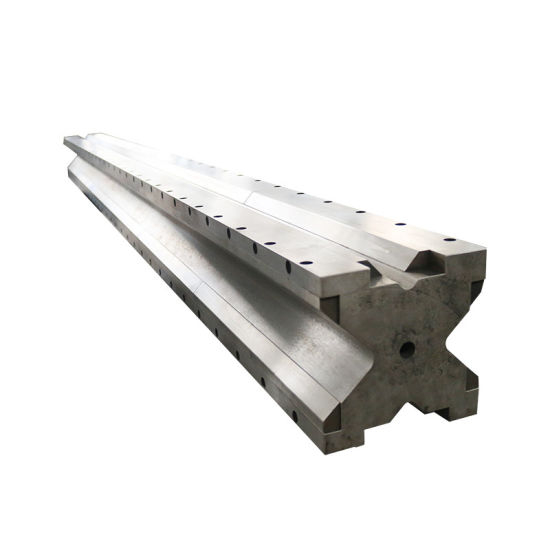

2. Кристалл с одним V-образным вырезом и кристалл с несколькими V – в чем разница?

• Матрица с одним V-образным вырезом: для высокоточной гибки на станках с ЧПУ в зависимости от толщины материала.

• Многоканальная / 4-ходовая матрица: несколько V-образных отверстий в одном блоке; идеально подходит для смешанных листов листового металла, не требует частой смены инструмента.

3. Из какого материала изготовлены ваши V-образные штампы?

4. Как предотвратить износ заплечиков V-образной матрицы?

5. Могут ли V-образные штампы уменьшить следы на нержавеющей стали и алюминии?

• Прецизионно шлифованные V-образные штампы с большим радиусом заплечика сокращают следы трения.

• Доступны дополнительные уретановые вставки и гибочная лента для сгибания чувствительных металлов без следов.

6. Подходят ли ваши V-образные штампы к моему имеющемуся листогибочному прессу?

7. Какой максимальный тоннаж может выдержать V-образная штамповка?

8. Как обеспечить длительный срок службы V-образных штампов?

• Содержите V-образные отверстия в чистоте от оксидной окалины и мусора.

• Регулярно проверяйте плечевые канавки и износ.

• Доступна профессиональная услуга по перешлифовке для восстановления исходной геометрии и точности штампа.

Пресс-тормоз v чертеж штампа

Инженерная поддержка изготовленных на заказ V-образных штампов.

Для сложных требований к гибке стандартных штампов не всегда достаточно. Мы поддерживаем разработку инструментов на заказ. Если ваш чертеж неполный, наша команда может помочь оптимизировать угол V-образного отверстия и радиус плеча, чтобы предотвратить маркировку материала и обеспечить точность гибки. Отправьте свои технические требования сегодня на профессиональную проверку.
