Штампы для вырубки квадратных и круглых труб: типы, конструкция, выбор и обслуживание
1. Технические проблемы пробивки труб
Квадратная труба : при штамповке труба имеет тенденцию прогибаться внутрь под давлением, что портит ее внешний вид.
Круглая труба : ее изогнутая поверхность может стать причиной неточного позиционирования пуансона, что приведет к отклонению отверстия или сплющиванию трубы.
Наше решение : использовать технологию внутренней оправки или наборы контурных матриц. Они поддерживают трубу изнутри наружу при нажатии, поэтому при штамповке не происходит деформации.
2. Материал пресс-формы: почему стоит выбрать SKD11?
Все наши штампы для пробивки труб изготовлены из высококачественной инструментальной стали SKD11 или DC53. Вот почему они хорошо работают:
Высокая твердость : после вакуумной термообработки их твердость достигает 60-62 HRC, что делает их прочными и долговечными.
Длительный срок службы : они служат в 3-5 раз дольше, чем обычные формы из углеродистой стали. Одна форма выдерживает сотни тысяч ударов.
Гладкие резы : точная шлифовка кромок уменьшает трение и нагрев, оставляя поверхность среза гладкой и чистой.
3. Как выбрать правильную форму
Чтобы получить идеальную форму для ваших нужд, подтвердите эти простые детали:
• Тип и размер трубы: квадратная труба, круглая труба или труба специальной формы (и их точные размеры).
• Толщина стенок: Наши формы подходят для толстостенных стальных труб толщиной до 6 мм.
• Тип отверстия: круглое отверстие, квадратное отверстие, отверстие в поясном барабане или отверстие специальной формы.

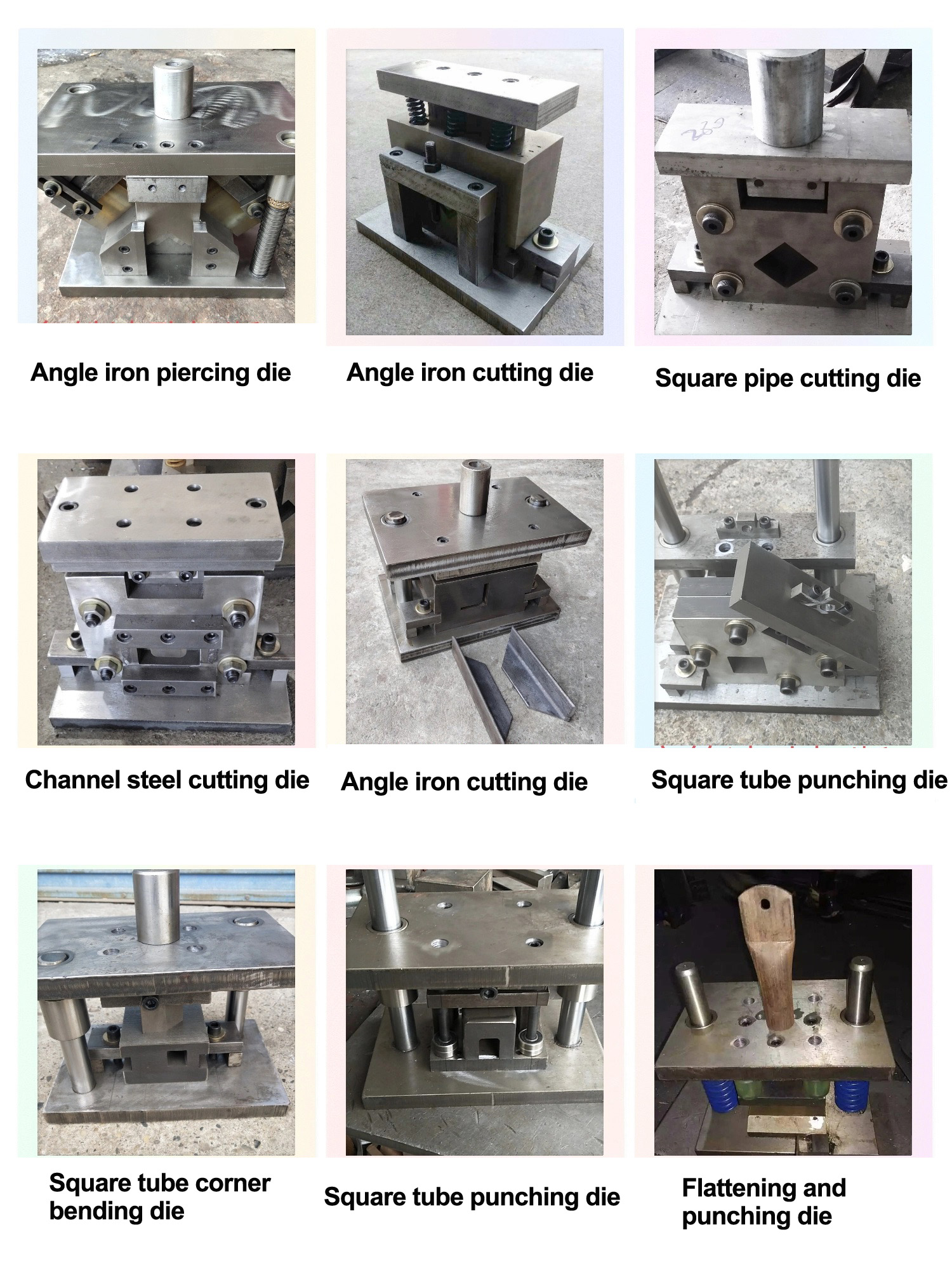

4. Типы пресс-форм и их использование
4.1 По типу трубы

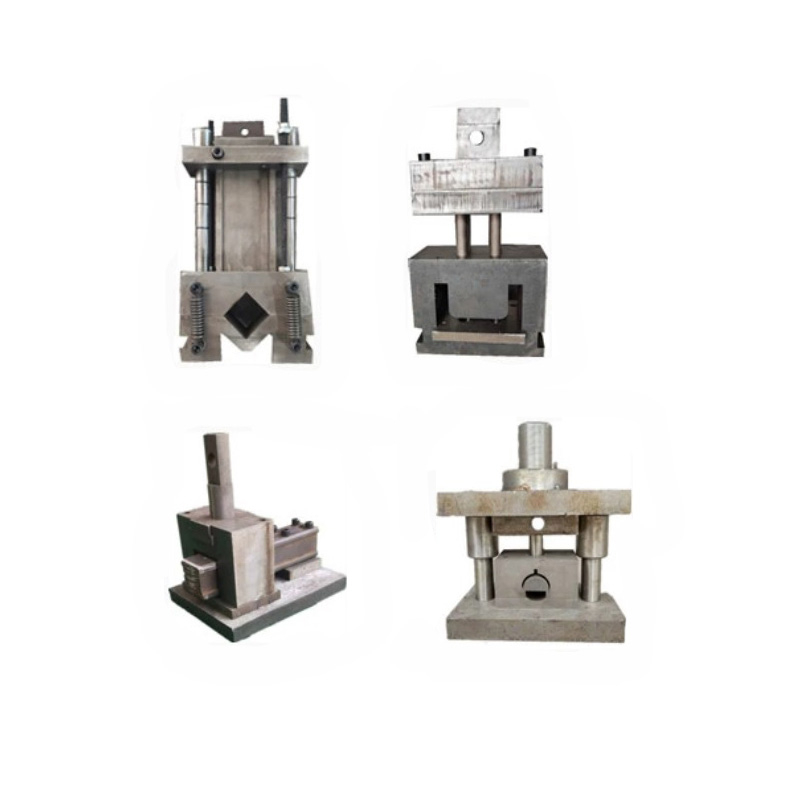

Штампы для вырубки квадратных труб : имеют плоские полости и позиционирующие блоки. Они сохраняют равномерное расстояние между отверстиями и не позволяют трубе проваливаться внутрь. Отлично подходит для ограждений, полок и деталей стальных конструкций.
Штампы для пробивки круглых труб : имеют изогнутые полости, предотвращающие вращение и деформацию трубы. Идеально подходит для лестничных поручней, противоугонных сеток и опор для труб.
Универсальный двухрежимный набор : один набор позволяет быстро переключаться между квадратными и круглыми штампами. Экономия затрат при мелкосерийном производстве нескольких типов труб.
4.2 По способу вождения
Гидравлический тип : лучше всего подходит для толстостенных труб и больших отверстий. Он эффективен и имеет стабильное давление.
Пневматический тип : идеально подходит для тонкостенных труб и небольших отверстий. Это недорого и быстро.
Механический тип : Работает с пуансонными прессами для крупномасштабного непрерывного производства.
5. Ключевые особенности конструкции пресс-формы
• Матрицы для круглых труб имеют изогнутое позиционирование и штифты, предотвращающие вращение, чтобы избежать отклонения отверстия и сплющивания трубы.
• В штампах для квадратных труб используются плоские эталоны и блоки бокового давления, чтобы обеспечить постоянное расстояние между отверстиями.
• Съемные пластины и пружины предотвращают застревание материала и появление царапин на поверхности трубы.
• Канавки для стружки быстро удаляют железную стружку и защищают форму от повреждений.
6. Советы по эксплуатации и безопасности
• Всегда правильно совмещайте верхнюю и нижнюю матрицы — никогда не устанавливайте их задом наперед.
• Перед включением машины очистите железную стружку и проверьте смазку.
• Не разбирайте быстроразъёмный соединитель под рабочим давлением (во избежание травм от масла под высоким давлением).
• Перед массовым производством протестируйте 3–5 деталей, чтобы проверить положение, диаметр и наличие заусенцев отверстий.
• Не используйте форму, превышающую толщину стенки трубы или размер отверстия (это может привести к поломке пуансона).
7. Ежедневное обслуживание
• Очистите полость формы и пуансон, затем каждую смену наносите специальное масло для штамповки.
• Регулярно проверяйте кромку пуансона. Отшлифуйте или замените его, если он изношен или имеет сколы.
• При хранении формы наносите антикоррозионное масло, чтобы предотвратить появление ржавчины.
• Ведите учет времени штамповки. Регулярно заменяйте пробойник (например, пуансоны DC53 для труб из нержавеющей стали требуют шлифовки или замены примерно после 100 000 пробойников).
8. Распространенные проблемы и их исправления
• Отклонение отверстия : затяните позиционирование, добавьте опору или замените направляющую втулку.
• Поломка пуансона : увеличьте давление, предварительно нагрейте материалы, отшлифуйте кромку или добавьте съемник.
• Царапины на трубе : отрегулируйте давление пружины или добавьте защитную прокладку.
• Слишком много заусенцев : отшлифуйте кромку или отрегулируйте зазор между пуансоном и матрицей.
Заключение
Высококачественные штампы для пробивки труб — это больше, чем просто инструменты: они повышают эффективность производства и качество продукции. Как профессиональный производитель пресс-форм, мы предлагаем комплексное обслуживание от проектирования до тестирования, гарантируя точность и совершенство каждого отверстия. Если вам нужны инструменты для пробивания труб, гидравлический дырокол, пробойник для труб из нержавеющей стали, устройство для изготовления отверстий в столбах для заборов или решения для прокалывания труб, мы можем удовлетворить ваши потребности.
